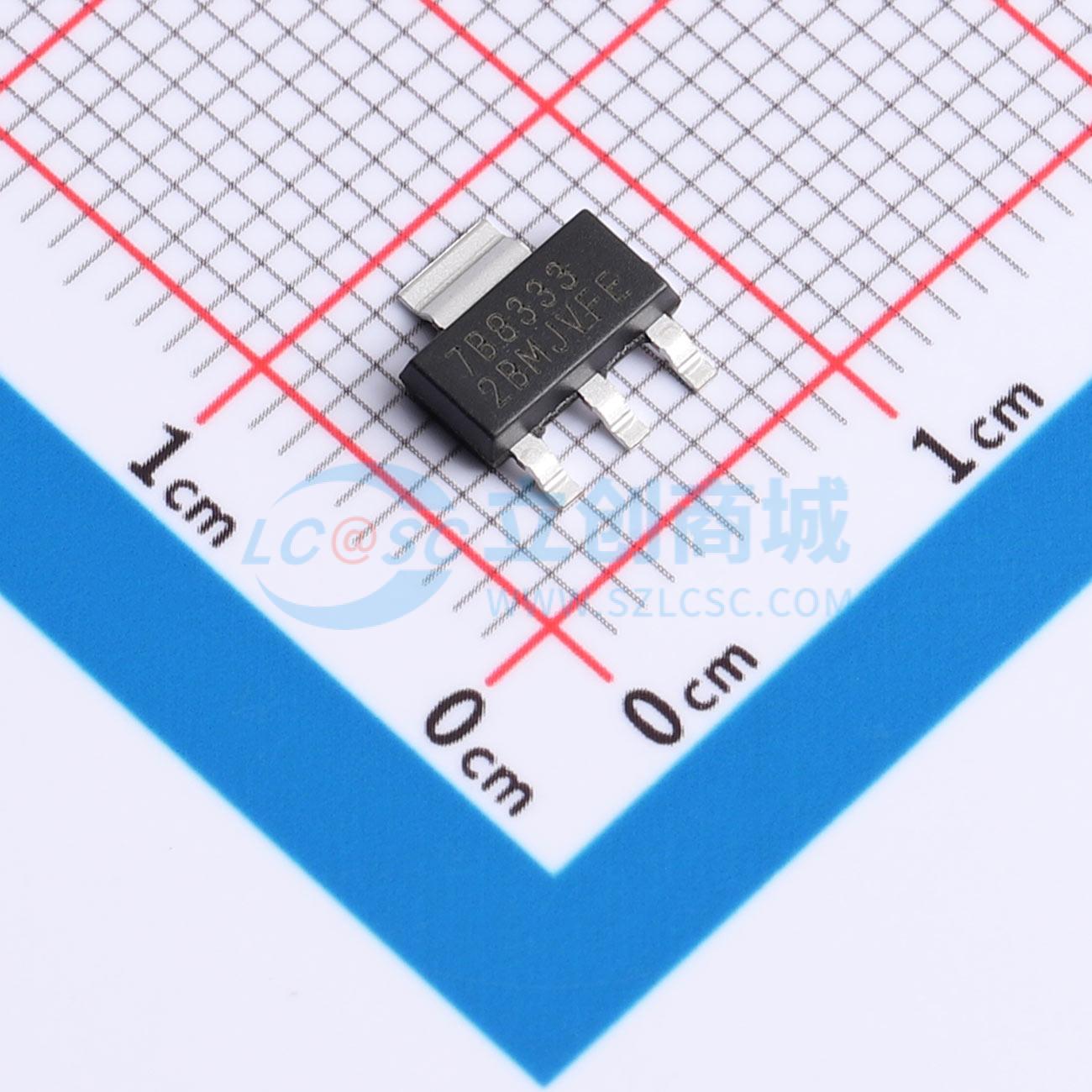

温馨提醒：图片仅供参考，商品以实物为准
TPS7B8333QDCYRQ1M3
TPS7B8333QDCYRQ1M3
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7B8333QDCYRQ1M3
- 商品编号
- C21119602
- 包装方式
- 编带
- 商品毛重
- 1.93克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 55dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 230mV@(150mA) | |
| 静态电流(Iq) | 18uA | |
| 噪声 | 280uVrms | |
| 工作温度 | -40℃~+150℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPS7B83-Q1是一款低压差线性稳压器，专为汽车应用中连接电池而设计。该器件的输入电压范围可达40 V，使其能够承受汽车系统中预期的瞬态（如负载突降）。该器件仅需18 μA的静态电流，是为待机系统中的始终开启组件（如微控制器(MCUs)和控制器局域网(CAN)收发器）供电的理想解决方案。
该器件具有先进的瞬态响应能力，可使输出迅速响应负载或线路的变化（例如，在冷启动条件下）。此外，该器件采用了一种新颖的架构，可在从压差恢复时将输出过冲降至最低。在正常运行期间，该器件在线路、负载和温度范围内具有±1%的严格直流精度。
商品特性
- 符合AEC-Q100汽车应用标准：
- 温度等级1：环境温度TA为 -40°C至 +125°C
- 结温TJ为 -40°C至 +150°C
- 输入电压范围：3 V至40 V（最大42 V）
- 输出电压范围：3.3 V和5 V（固定）
- 输出电流：高达150 mA
- 输出电压精度：±1%（最大）
- 低压差电压：
- 在150 mA时为230 mV（最大）（输出电压V_OUT ≥ 3.3 V）
- 低静态电流：
- 典型值为18 μA
- 出色的线路瞬态响应：
- 冷启动期间输出电压V_OUT偏差为±2%
- 输入电压V_IN压摆率为1 V/μs时输出电压V_OUT偏差为±2%
- 使用2.2 μF或更大的电容可保持稳定
- 具备功能安全能力
- 提供有助于功能安全系统设计的文档
- 封装：3引脚SOT - 223
应用领域
- 可重构仪表集群
- 车身控制模块(BCM)
- 始终连接电池的应用：
- 汽车网关
- 远程无钥匙进入系统(RKE)
