温馨提醒：图片仅供参考，商品以实物为准

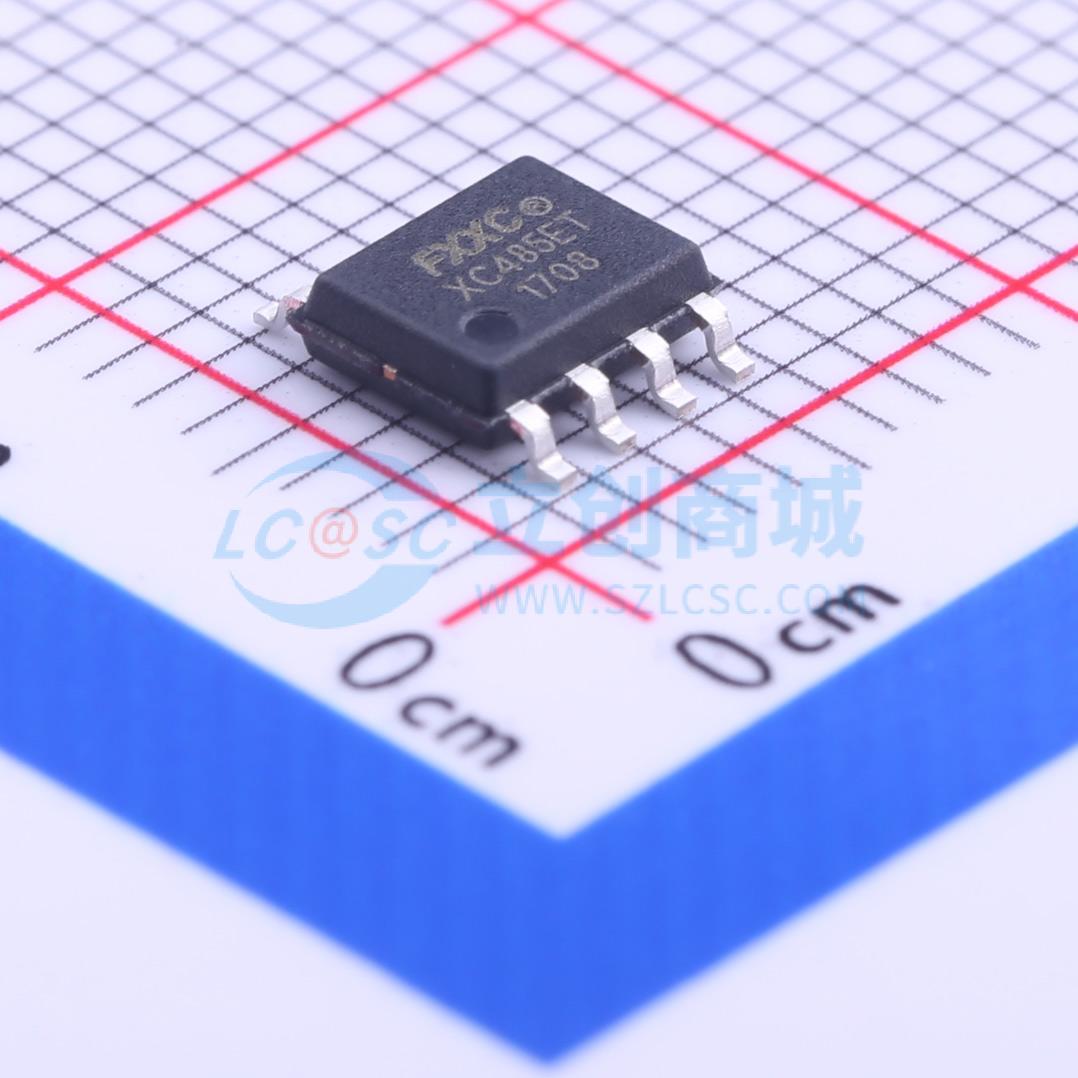

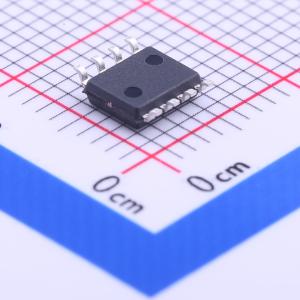

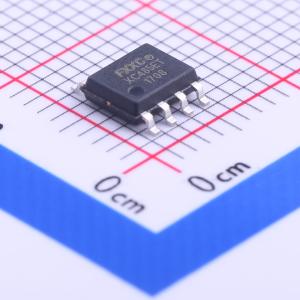

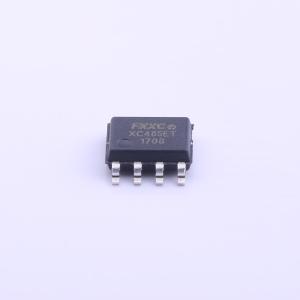

XC485ET
4.5V~5.5V供电 500Kbps 收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- XIAOCHENG(晓程)
- 商品型号
- XC485ET
- 商品编号
- C224943
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 接收器 | 1 | |
| 电源电压 | 4.5V~5.5V | |
| 数据速率 | 500Kbps |
商品概述
XC485ET 是5V 供电、集成了TVS 保护管、具有增强型ESD 保护能力的RS-485收发器，包含一路驱动器和一路接收器。芯片内部有失效保护电路，当接收器输入开路或短路时，保证接收器输出逻辑高电平。如果挂接在终端匹配总线上的所有驱动器都禁用（高阻），接收器将输出逻辑高电平。总线上可以挂接多达256个收发器。XC485ET 内置A、B 分别对GND 的TVS 保护管。
商品特性
- 内置TVS 保护管（A、B 分别对地）
- 5V 工作电压
- RS-485 I/O 引脚具有增强型ESD 保护 ±15kV ，人体放电模式
- ±8kV IEC61000-4-2，接触放电
- ±15kV IEC61000-4-2，空气放电
- 真正的失效保护接收器
- 总线上允许挂接多达256 个收发器
- 标准的8 引脚的SOP 封装方式
- 温度适用范围 -40°C ~ 85°C （工业级标准）
- 支持半双工通讯
应用领域
- 电表、水表、燃气表
- 安防系统
- 工业控制
- 照明系统
