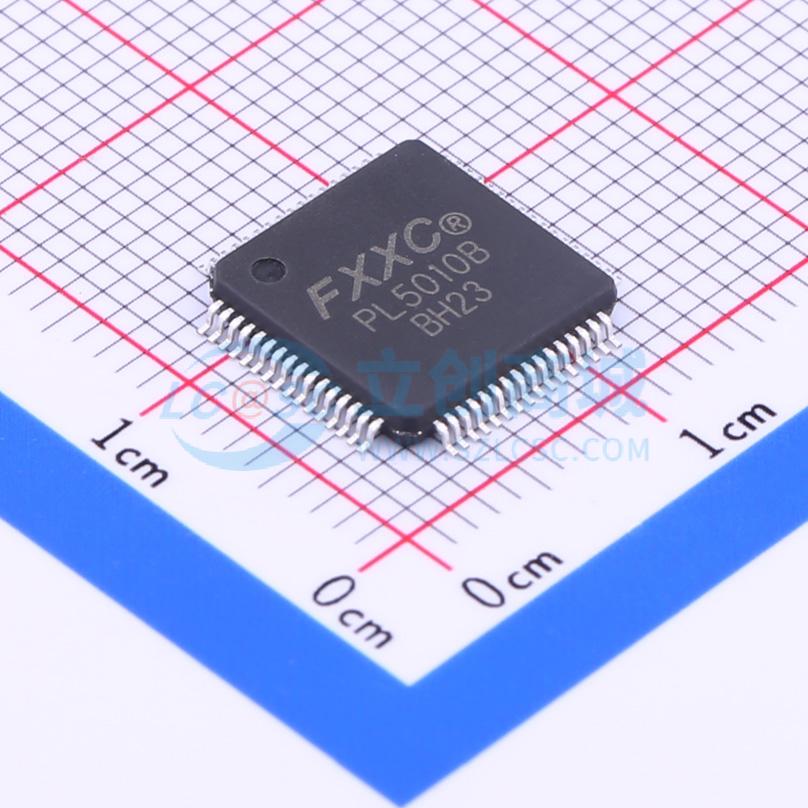

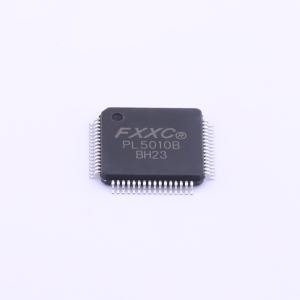

温馨提醒：图片仅供参考，商品以实物为准
PL5010B
载波通信芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- XIAOCHENG(晓程)
- 商品型号
- PL5010B
- 商品编号
- C224937
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.094克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51系列 | |
| 程序存储容量 | 64KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| 应用领域 | - |
商品概述
PL5010是一颗拥有多项自主知识产权的多功能，高性能，低功耗单相多功能智能电表专用SOC芯片，内部集成了增强型8051处理器，高精度多功能计量引擎，窄带载波通信，电源管理，ISO7816接口，带数字校准RTC电路，支持ISP和IAP编程接口。 其中计量输入采用3路高性能16位，sigma-delta ADC，采样数据速率为6.25KHz，支持双通道同时计量有功功率，电压和电流有效值，支持断相防窃电，载波通信支持过零点和连续传输方式，载波兼容PL4000系列，封装形式采用LQFP64封装。
商品特性
- 采用0.13um超大规模数/模混合CMOS制造工艺
- 拥有多项自主知识产权的SoC（System on Chip）设计
- 内嵌增强型8051兼容微处理器
- 内置高精度数字多功能电能计量电路，计量标准完全符合国标GB/T 17883和GB/T 17215（等效于IEC687/1036）。计量精度在1000:1的动态范围内误差小于0.1%
- 电流通道内置可程序设定增益放大器（PGA）
- 内置双通道电流采样、正/负功指示数字逻辑电路
- 内置有功功率计量电路
- 内置功率因数、电压/电流有效值、相电压频率测量电路
- 内置电压质量监测电路
- 内置小信号校表加速功能
- 采用DBPSK窄带调制方式和自适应可变速率直序扩频通信技术，最高通信速率达500bps
- 通信频带和信道带宽符合欧洲EN50065等行业规范
- 内置数字同步锁相器，支持过零点通信模式
- 全数字收发机，两套独立的收发系统分别实现过零点和连续通信方式
- 内置6阶高性能带通开关电容滤波
- 内置256 bytes + 7936 bytes SRAM
- 内置64K bytes嵌入式FLASH存储器
- 内置三个可灵活配置的全双工多功能UART和两个不需要定时器产生波特率的全双工多功能UART
- 内置四个8/16位定时/计数器，除此之外还有四个独立的不带中断的硬件定时器，一个看门狗定时器以及四个外部中断源
- 内置双通道ISO7816接口电路，完全符合国标GB/T 16649
- 内置可编程频率发生器电路
- 内置PWM产生电路
- 内置可数字频率校正的实时钟，并具有秒脉冲输出
- 内置可中断的差分串行通信单元
- 内置标准SPI接口
- 内置电源管理模块，支持掉电睡眠及唤醒模式
- 内置完善的电源电压监测电路
- 内置2.5V±8%电压源基准
- 内置串行程序存储器编程接口，支持在系统编程（ISP）和在应用编程（IAP）
- 单一5V电源供电；所有I/O兼容3.3V电平输入
- 采用LQFP64封装
- 温度适用范围（工业级标准） -40℃ - +85℃
应用领域
- 电能计量
- 载波通信
- 低功耗设计
- 实时钟功能
- 电源管理
- ISO7816 接口
- 可编程频率发生器
- PWM 产生电路
- 差分串行通信单元
- SPI 接口
- 在系统编程（ISP）和在应用编程（IAP）支持
