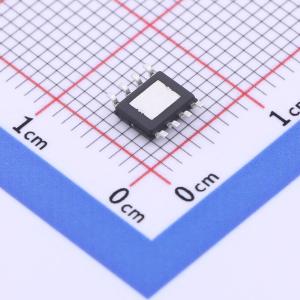

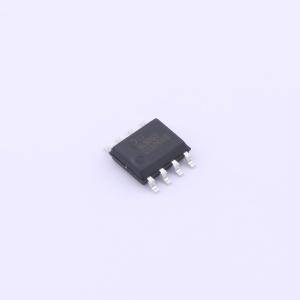

温馨提醒：图片仅供参考，商品以实物为准

AL8863SP-13

带故障标志的60V降压型LED控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AL8863 是一款降压 DC/DC 控制器，设计用于驱动具有高输出电流的 LED。该器件的工作输入电压范围为 4.5V 至 60V。LED 的串联连接可提供相同的 LED 电流，从而实现均匀的亮度并消除对镇流电阻的需求。AL8863 的开关频率范围为 50kHz 至 1MHz。宽工作频率范围允许更灵活的组件选择，并且以高达 1MHz 的频率工作，可以使用更小的外部组件，从而最小化 PCB 尺寸和驱动板。AL8863 的输出电流通过连接到 VIN 和 CSN 输入引脚之间的外部电阻设置。通过将 PWM 信号施加到 DIM 输入引脚来实现调光。可以使用从 DIM 引脚到地之间的外部电容器调整启动时间。AL8863 采用热增强型 SO-8EP 封装。
品牌名称: DIODES(美台)
商品型号: AL8863SP-13
商品编号: C2157845
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

AL8863 是一款降压 DC/DC 控制器，设计用于驱动具有高输出电流的 LED。该器件的工作输入电压范围为 4.5V 至 60V。LED 的串联连接可提供相同的 LED 电流，从而实现均匀的亮度并消除对镇流电阻的需求。AL8863 的开关频率范围为 50kHz 至 1MHz。宽工作频率范围允许更灵活的组件选择，并且以高达 1MHz 的频率工作，可以使用更小的外部组件，从而最小化 PCB 尺寸和驱动板。

AL8863 的输出电流通过连接到 VIN 和 CSN 输入引脚之间的外部电阻设置。通过将 PWM 信号施加到 DIM 输入引脚来实现调光。可以使用从 DIM 引脚到地之间的外部电容器调整启动时间。

AL8863 采用热增强型 SO-8EP 封装。

应用领域

商业与工业照明
建筑照明
外部LED驱动器和智能照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~60V
	输出电流	5A
	调光	PWM

	属性	参数值
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
