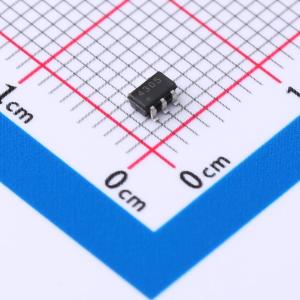

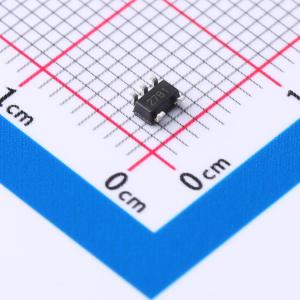

温馨提醒：图片仅供参考，商品以实物为准

DS4305R+T&R

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可编程电压基准、非易失采样、无限保持器，可调节电压基准，由工厂自动校准
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS4305R+T&R
商品编号: C2157606
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

DS4305是一款非易失性（NV）电子可编程电压基准源。参考电压在工厂校准/编程期间进行在线编程。对参考电压VOUT进行编程十分简单，只需在VIN端施加所需电压，然后切换调节引脚（ADJ），即可无限期锁定VOUT电压电平，即使设备电源循环重启也不受影响。DS4305以低成本解决方案取代了当前繁琐的工厂调节方式，可采用自动化技术进行调节。此外，DS4305在设备完全组装和测试后仍可重新调节。这使得生产安排更加灵活，降低了库存成本，并缩短了产品上市时间。 DS4305提供精确的非易失性输出电压VOUT，是嵌入式系统工厂校准的理想解决方案。DS4305的输出电压几乎可在设备整个工作电源范围内进行调节，且可精确设置在±1.5mV以内。

商品特性

精确的电子可调电压基准源
支持需要电压调节的设备进行自动化工厂微调
可调节至±1.5mV以内
在电源轨300mV范围内具有宽可调输出电压范围
低温度系数
±1mA输出电流驱动能力
非易失性存储器可无限期存储电压
输出短路保护
低成本
低功耗
4.0V至5.5V单电源供电
小型5引脚SOT23封装
-40℃至+125℃工作温度范围
提供DS4305K评估套件

应用领域

电源校准
阈值设置
失调归零
偏置调节
功率放大器
压力电桥
工厂校准设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	4V~5.5V
	输出电压	300mV~5.2V
	输出电流	1mA

	属性	参数值
	精度	-
	温度系数	60ppm/℃
	电压基准类型	串联
	静态电流(Iq)	2.1mA
	工作温度	-40℃~+125℃@(Ta)
