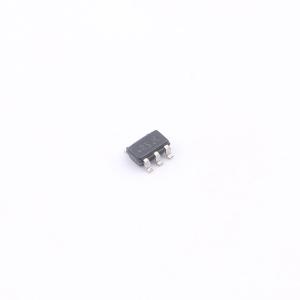

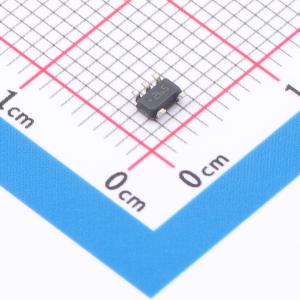

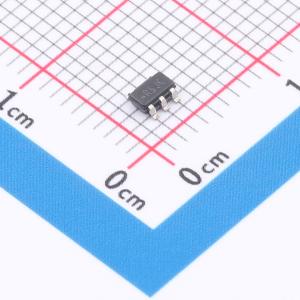

温馨提醒：图片仅供参考，商品以实物为准

LM4030CMFX-2.5/NOPB

并联 120uA 30ppm/℃

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM4030 超高精度并联电压基准
品牌名称: TI(德州仪器)
商品型号: LM4030CMFX-2.5/NOPB
商品编号: C2157483
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LM4030是一款超高精度并联电压基准源，具有极高的初始精度（0.05%）和温度稳定性（10ppm/°C）。LM4030提供2.5V和4.096V两种固定电压选项。尽管采用微小的SOT - 23封装，但LM4030仍具有出色的热滞特性（75ppm）、长期稳定性（40ppm），并且对电路板应力影响具有抗扰性。 LM4030设计为无需外部电容即可工作，但也可使用最大10μF的电容。LM4030的供电电流低至120μA（最大值），但能够连续分流高达30mA的电流。与任何并联基准源一样，LM4030几乎可以由任何电源供电，是生成高精度系统基准的简单方法。 LM4030有三个等级（A、B和C）可供选择。最高等级的器件（A）初始精度为0.05%，温度系数确保在10ppm/°C或更低；而最低等级的器件（C）初始精度为0.15%，温度系数为30ppm/°C。

商品特性

高输出电压精度0.05%
低温度系数10ppm/°C
宽温度工作范围 -40 - 125°C
出色的热滞特性，75ppm
出色的长期稳定性，40ppm
对电路板应力影响具有高抗扰性
能够处理50mA的瞬态电流
电压选项2.5V、4.096V
SOT - 23封装

应用领域

数据采集/信号路径
测试与测量
汽车与工业通信
仪器仪表
电源管理

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	-
	输出电压	2.5V
	输出电流	30mA
	精度	±0.15%

	属性	参数值
	温度系数	30ppm/℃
	电压基准类型	并联
	静态电流(Iq)	120uA
	噪声(0.1Hz-10Hz)	105uVp-p
	工作温度	-40℃~+125℃@(Ta)
