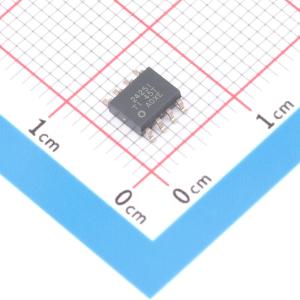

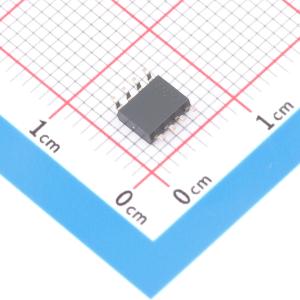

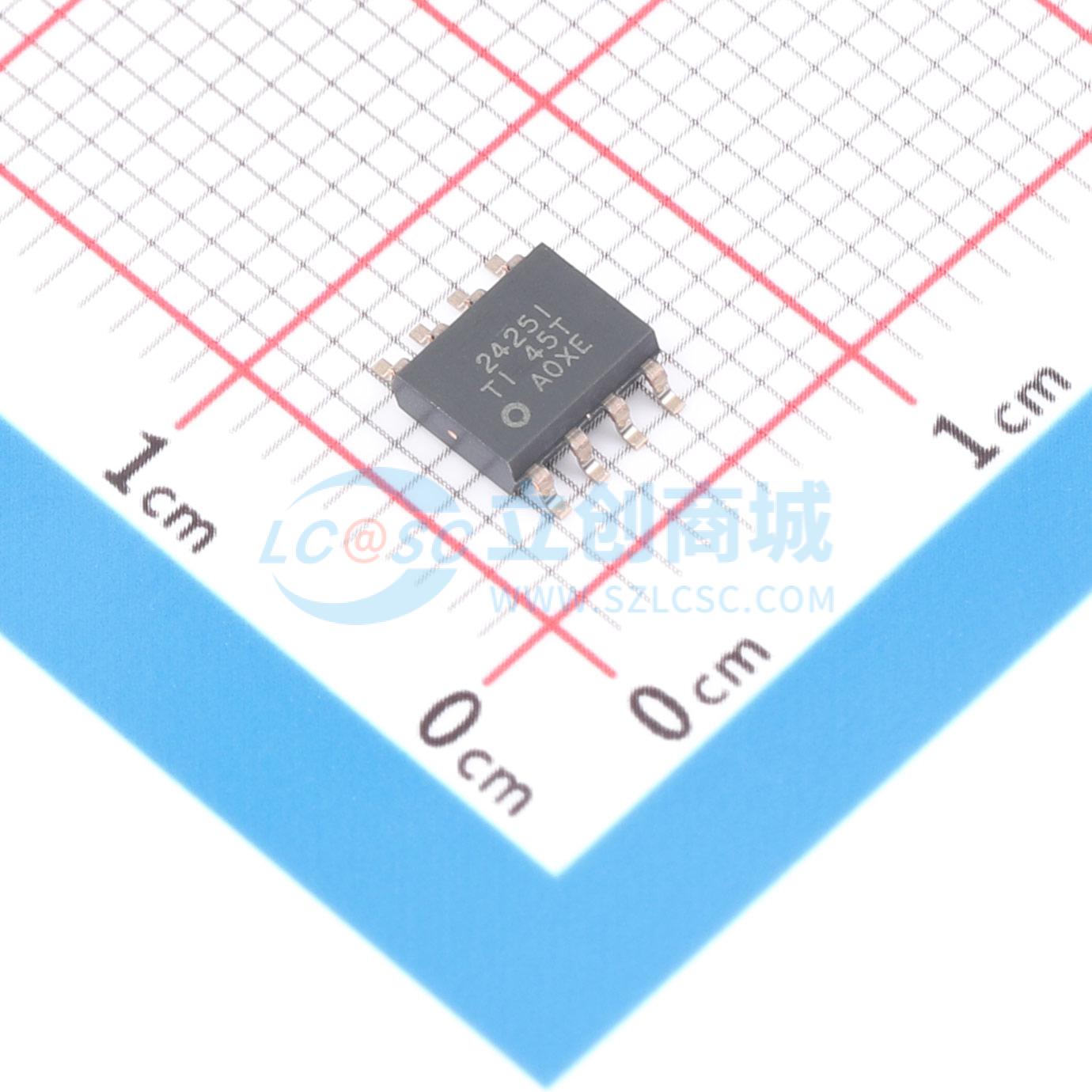

TLE2425IDR

在使用单电源的信号调理应用中，所有信号接地端的端接都需要一个参考电压。为实现这一点，工程师通常采用由电阻、电容、运算放大器和电压基准组成的解决方案。三端器件 TLE2425 精密虚拟地可省去所有这些元件。

与其他典型电路解决方案相比，使用 TLE2425 可为设计人员提供更大的动态信号范围、更高的信噪比、更低的失真、更高的信号精度，以及更易于与 ADC 和 DAC 接口。这些优势得益于将精密微功耗电压基准和高性能精密运算放大器集成在单颗硅芯片中。正是这两种电路功能的精密性和高性能共同造就了如此出色的系统级性能。

TLE2425 不仅改善了输入调节和输出调节，还降低了大多数虚拟地生成电路的输出阻抗和功耗。在单一 5V 系统中，输入调节和负载调节精度均超过 12 位。数据采集系统中要求 12 位及以上精度的信号调理前端可使用 TLE2425 消除主要的系统误差源。

• 高输出电流能力（灌电流或拉电流）：典型值 20 mA
• 微功耗运行：典型值 170 μA
• 出色的调节特性
  • 输出调节：I₀ = 0 至 -10 mA 时典型值 -45 μV；I₀ = 0 至 ±10 mA 时典型值 +15 μV
  • 输入调节：典型值 1.5 μV/V
• 低阻抗输出：典型值 0.0075 Ω
• 包含宏模型
