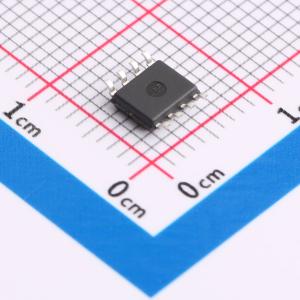

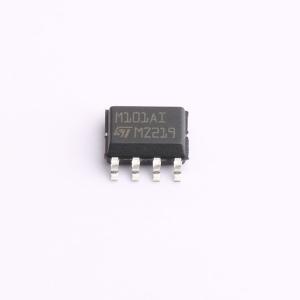

TSM101AIDT
电压和电流控制器
- 描述
- TSM101/TSM101A集成电路包含一个高稳定性串联带隙电压基准源、两个或运算放大器和一个电流源。该集成电路将开关电源输出端的直流电压和电流水平与内部基准进行比较。它通过光耦合器向初级侧的PWM控制器集成电路提供反馈
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSM101AIDT
- 商品编号
- C2156887
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 4.5V~32V | |
| 输出电压 | 1.24V | |
| 输出电流 | 10mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±1% | |
| 温度系数 | 120ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 2mA | |
| 工作温度 | -40℃~+105℃@(Ta) |
商品概述
TSM101/TSM101A集成电路包含一个高稳定性串联带隙电压基准、两个或运算放大器和一个电流源。 该集成电路将开关电源输出端的直流电压和电流水平与内部基准进行比较。它通过光耦合器向初级侧的PWM控制器集成电路提供反馈。 受控电流发生器可通过抵消来自电流检测电阻的信息来修改电流限制水平。
应用领域
- 该电路设计用于具有恒定电压和有限输出电流的电池充电器。
- 它可用于需要精确电压调节和电流限制的各类应用。
- 其他应用包括电压监控器、过压保护等。
