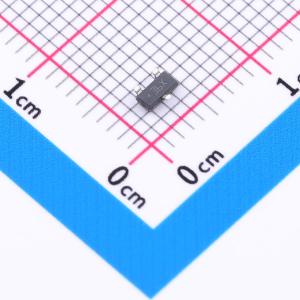

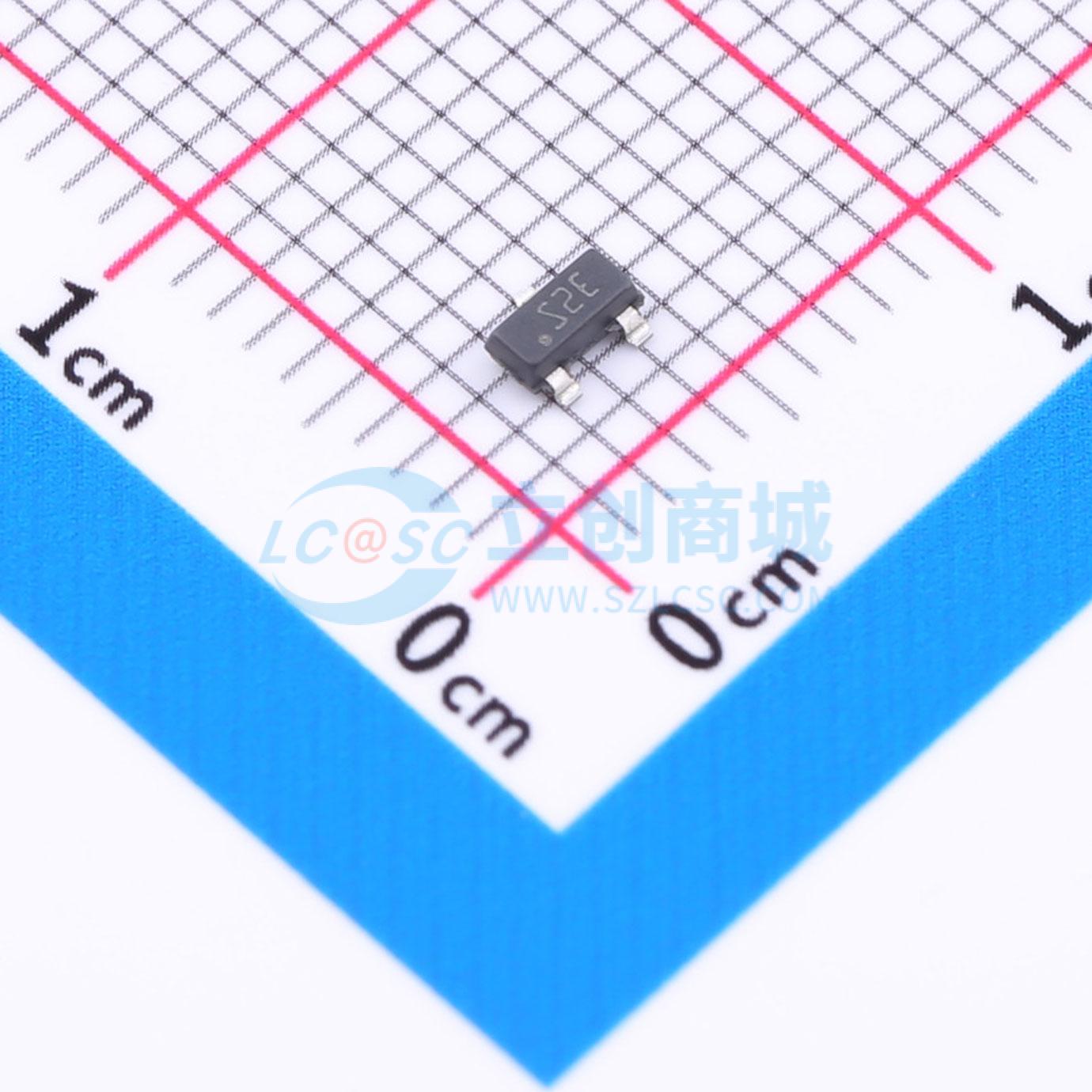

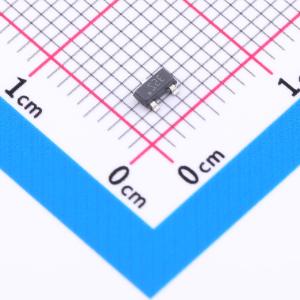

LM4431M3X-2.5/NOPB

LM4431 微功率分流电压基准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM4431 微功耗并联电压基准
品牌名称: TI(德州仪器)
商品型号: LM4431M3X-2.5/NOPB
商品编号: C2156703
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM4431电压基准源非常适合对空间要求严苛的应用，采用超小型（3 mm × 1.3 mm）SOT-23表面贴装封装。LM4431的先进设计无需外部稳定电容，同时确保在任何容性负载下都能保持稳定，因此使用起来十分便捷。其工作电流范围为100 μA至15 mA。 LM4431在晶圆分选过程中采用熔丝和齐纳击穿反向击穿电压微调技术，确保器件在25°C时的精度优于±2.0%。带隙基准温度漂移曲率校正和低动态阻抗确保在较宽的工作温度和电流范围内，反向击穿电压精度保持稳定。

商品特性

小封装：SOT-23
无需输出电容
可承受容性负载
固定反向击穿电压为2.50V

应用领域

便携式电池供电设备
数据采集系统
仪器仪表
过程控制
能源管理
产品测试
电源

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	-
	输出电压	2.5V
	输出电流	15mA
	精度	±2%

	属性	参数值
	温度系数	30ppm/℃
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	100uA
	噪声(10Hz-10kHz)	35uVrms
	工作温度	0℃~+70℃
