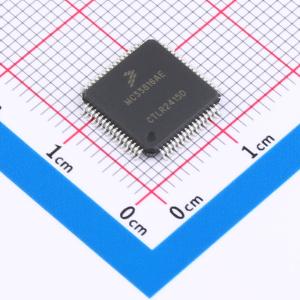

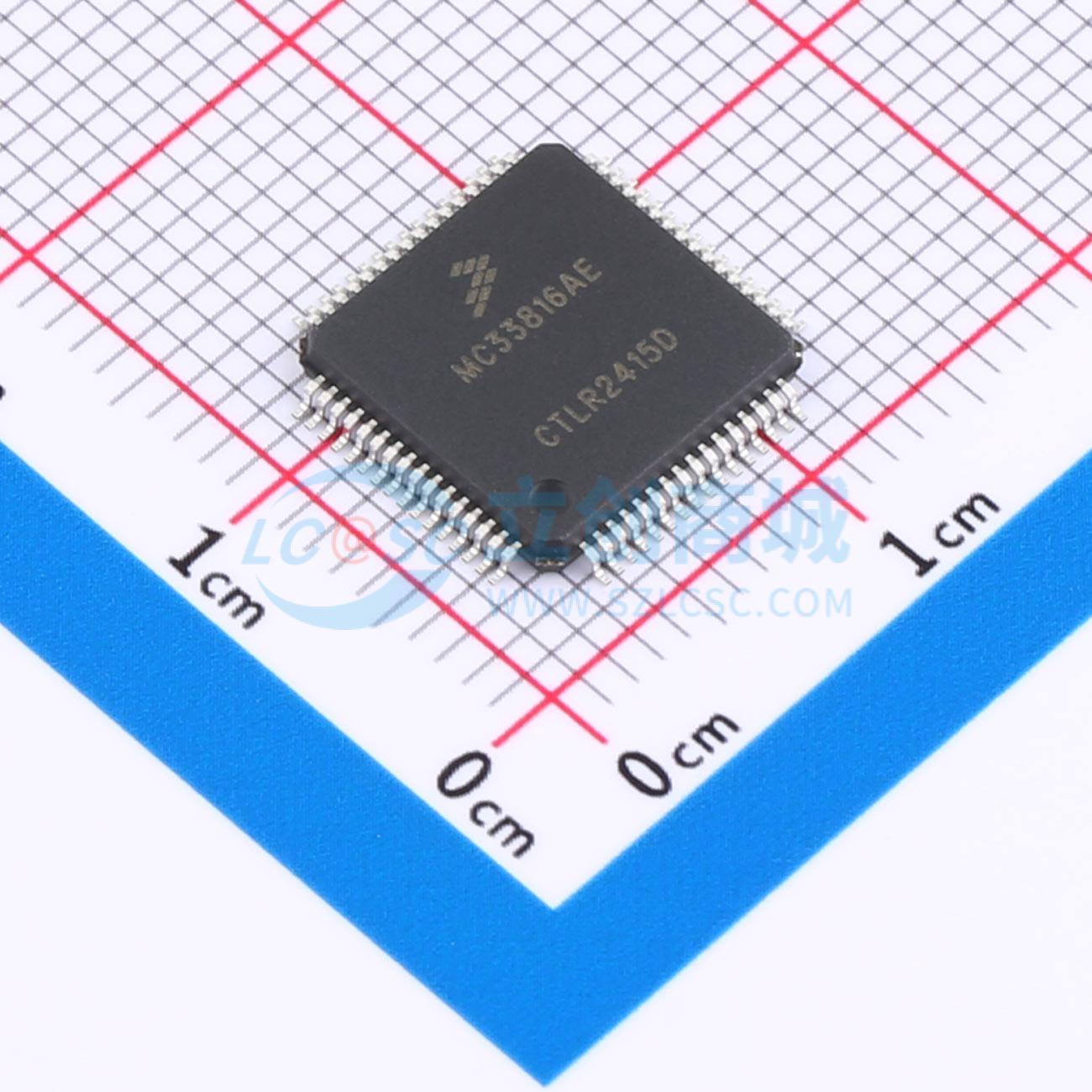

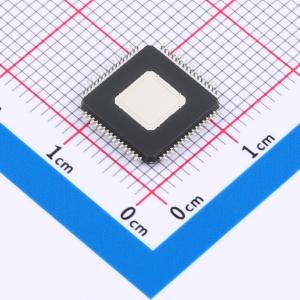

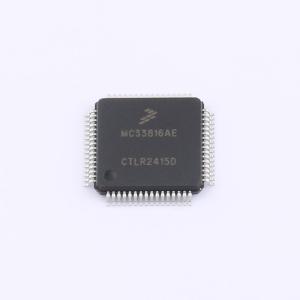

MC33816AER2

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: NXP(恩智浦)
商品型号: MC33816AER2
商品编号: C2156338
商品封装: LQFP-64(10x10)
包装方式: 编带
商品毛重: 0.433333克(g)

商品参数

参数完善中

商品概述

33816 是一种用于精密电磁阀控制应用的 SMARTMOS 可编程门驱动器 IC。该 IC 包含五个外部 MOSFET 高边预驱动器和七个外部 MOSFET 低边预驱动器。33816 为 MOSFET 的栅极驱动提供了灵活的解决方案，具有多功能控制和优化的延迟时间。通过四个独立的微核以及两个代码 RAM 和两个数据 RAM 银行来管理栅极驱动、诊断和保护。

该 IC 包含两个内部电压调节器，具有过压和欠压监测及保护功能。有四个电流检测模块和 VDS 监测，可通过串行外设接口 (SPI) 进行故障检测和通报。

该设备包括每个高边预驱动器的单独电荷泵输出和一个高压 DC-DC 转换器低边预驱动器。

这些特性加上成本效益高的封装，使得 33816 成为动力总成发动机控制应用的理想选择。

商品特性

电池电压范围，5.0 V < V_BATT < 32 V 动力系统
预驱动工作电压高达72 V
高边/低边预驱动PWM能力高达100 kHz–30 nC
所有预驱动器具有四个可选的转换速率
八个可选的、预定义的VDS监测阈值
用于微代码保护的加密
集成1.0 MHz备用时钟
可编程集成喷射结束(EOI)测量功能（仅MC33816MAE）

应用领域

汽车（12V）、卡车和工业（24V）
柴油和汽油直喷
