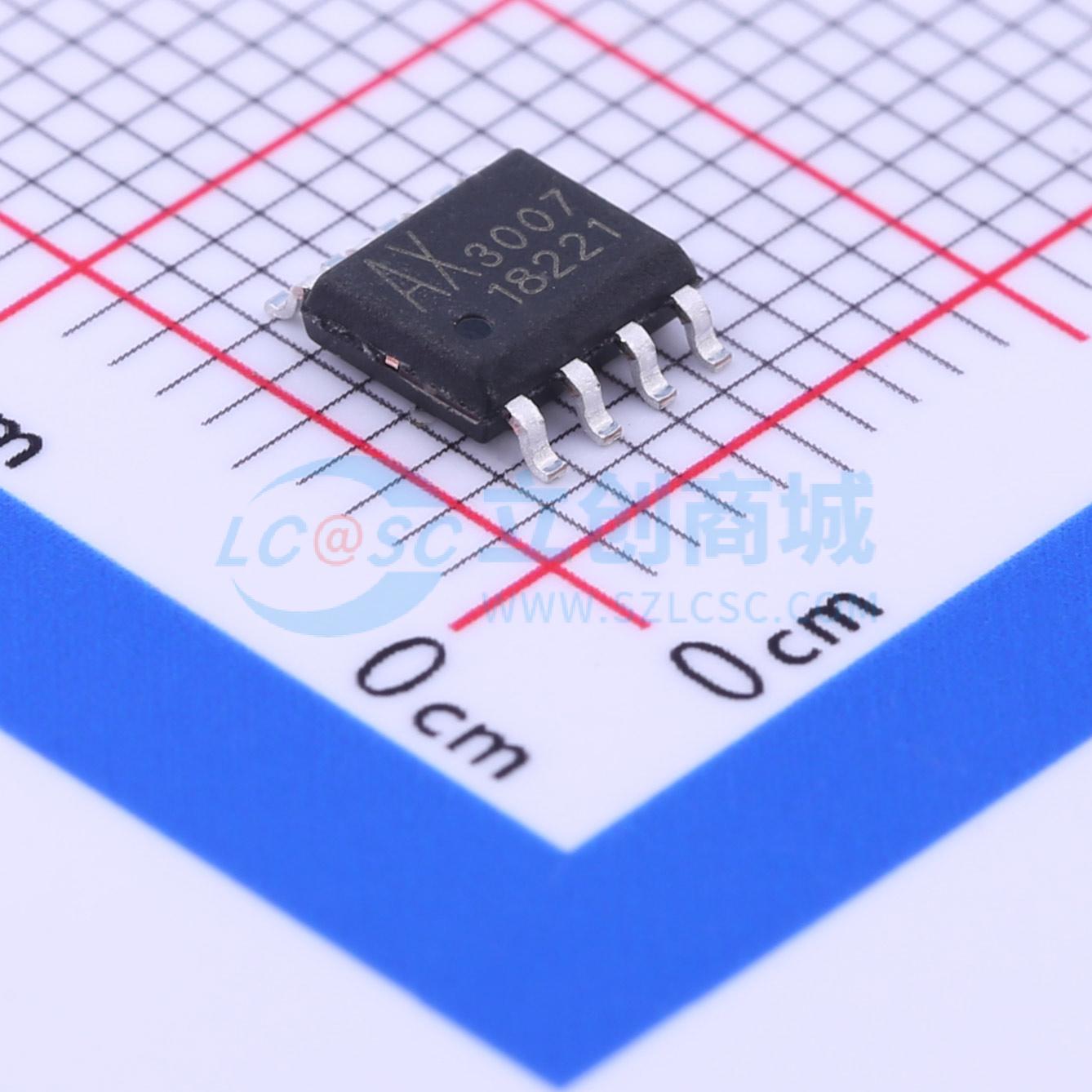

温馨提醒：图片仅供参考，商品以实物为准
AX3007SA
AX3007 150kHz 2A降压DC/DC转换器
- 描述
- AX3007系列是专为降压DC/DC转换器设计的单片IC,能够驱动2A负载而无需额外的晶体管。它节省了电路板空间,具有外部关断功能,可在逻辑电平控制下进入待机模式。内部补偿使得反馈控制具有良好的线性和负载调节性能,无需外部设计。保护功能包括过温关断和过流保护。
- 品牌名称
- Axelite(亚瑟莱特)
- 商品型号
- AX3007SA
- 商品编号
- C224233
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.218克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 1.23V~38.5V | |
| 输出电流 | - | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
AX3007系列是专为降压型DC/DC转换器设计的单片集成电路，无需额外晶体管即可驱动2A负载，节省了电路板空间。外部关断功能可通过逻辑电平控制，使器件进入待机模式。内部补偿使反馈控制具有良好的线性和负载调整率，无需外部设计。在保护功能方面，热关断可防止过热运行造成损坏，限流功能可防止输出开关过流运行。若限流功能启动且VFB降至0.5V以下，开关频率将降低。 AX3007系列的开关频率为150KHz，与低频开关稳压器相比，可使用尺寸更小的滤波元件。输出版本包括固定的3.3V、5V、12V以及可调版本。该芯片提供标准8引脚SOP、带散热焊盘的SOP - 8L、TO263 - 5L和TO252 - 5L封装。
商品特性
- 输出电压：3.3V、5V、12V及可调输出版本。
- 可调版本输出电压范围为1.23V至38.5V。
- 150KHz固定开关频率。
- 电压模式非同步PWM控制。
- 热关断和限流保护。
- 开/关关断控制输入。
- 短路保护（SCP）。
- 工作电压最高可达40V。
- 输出负载电流：2A。
- SOP - 8L、SOP - 8L - EP、TO263 - 5L和TO252 - 5L无铅封装。
- 低功耗待机模式。
- 芯片内置开关晶体管。
