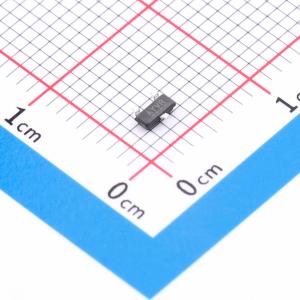

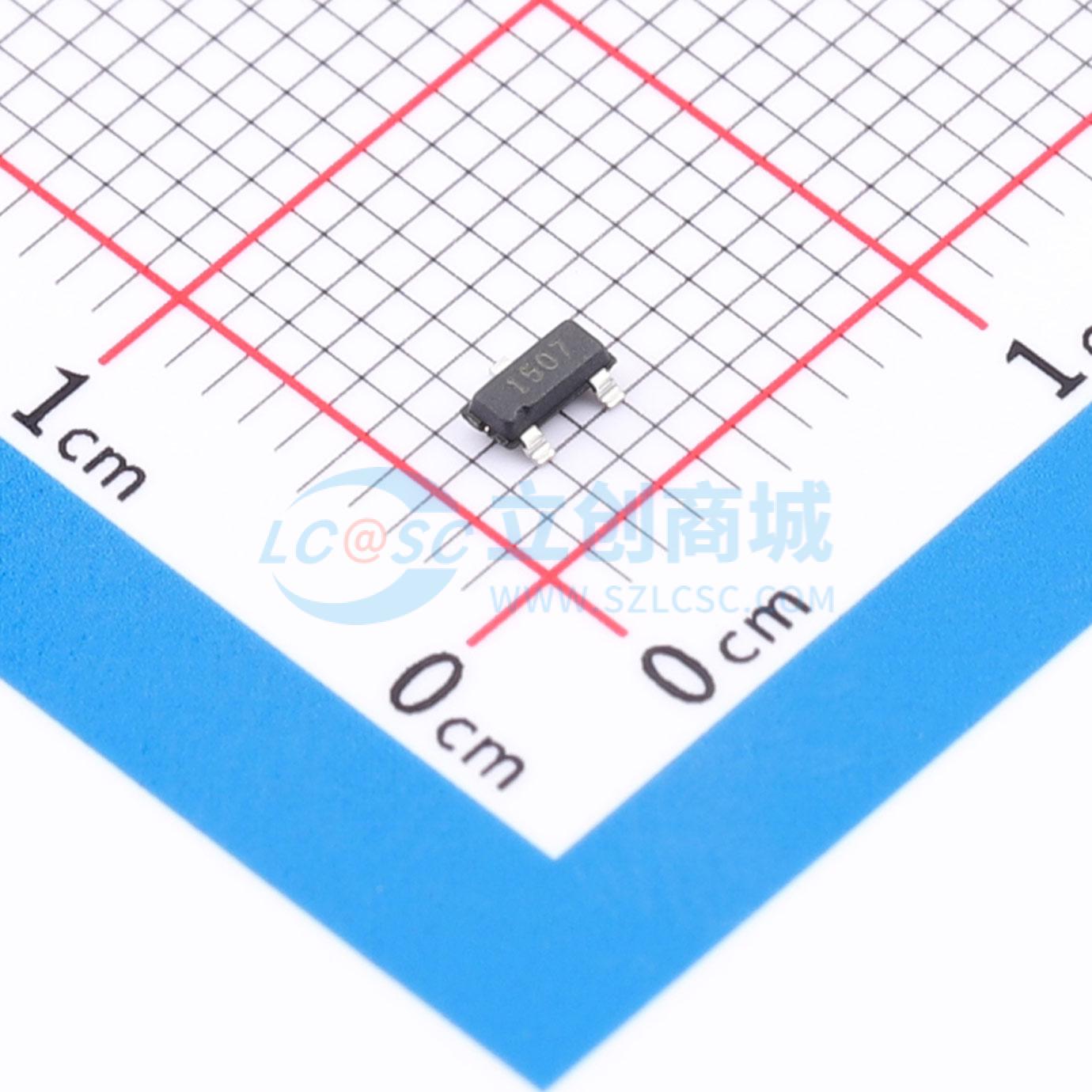

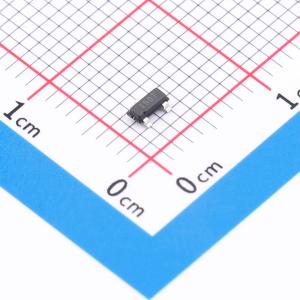

HAL1507SU-A
低功率霍尔效应开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Hall开关系列产品采用CMOS技术制造，为带有开漏输出晶体管的三线设备，包括具有有源失调补偿的温度补偿霍尔板、比较器和输出级。比较器将通过霍尔板的实际磁通量（霍尔电压）与固定参考值（开关点）进行比较，相应地，输出晶体管会开启或关闭。有源失调补偿可在电源电压和温度范围内实现恒定的磁特性，此外，磁参数对机械应力影响具有较强的抵抗力。传感器专为工业和汽车应用而设计，可在2.7 V至24 V的电源电压和 -40℃至170℃的结温范围内工作。产品采用符合JEDEC TO236标准的SMD封装3引脚SOT23。
- 品牌名称
- TDK
- 商品型号
- HAL1507SU-A
- 商品编号
- C2153023
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 工作电压 | 2.7V~24V | |
| 输出电流 | 25mA | |
| 工作点(Gs) | 28.2mT | |
| 释放点(Gs) | 23.9mT |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+70℃ | |
| 工作电流 | 1.6mA | |
| 采样频率 | 500kHz | |
| 输出类型 | 开漏 |
| 特性 | - |
| 安装类型 | 表面贴装型 |
| 技术 | 霍尔效应 |
| 电流-供电（最大值） | - |
| 电流-输出（最大值） | - |
| 输出类型 | 开路漏极 |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 |
| 工作温度 | -40°C ~ 70°C（TJ） |
| 供应商器件封装 | SOT-23-3 |
| 测试条件 | - |
| 极化 | 南极 |
| 电压-供电 | 2.7V ~ 24V |
| 感应范围 | 28.2mT 跳闸，23.9mT 释放 |
