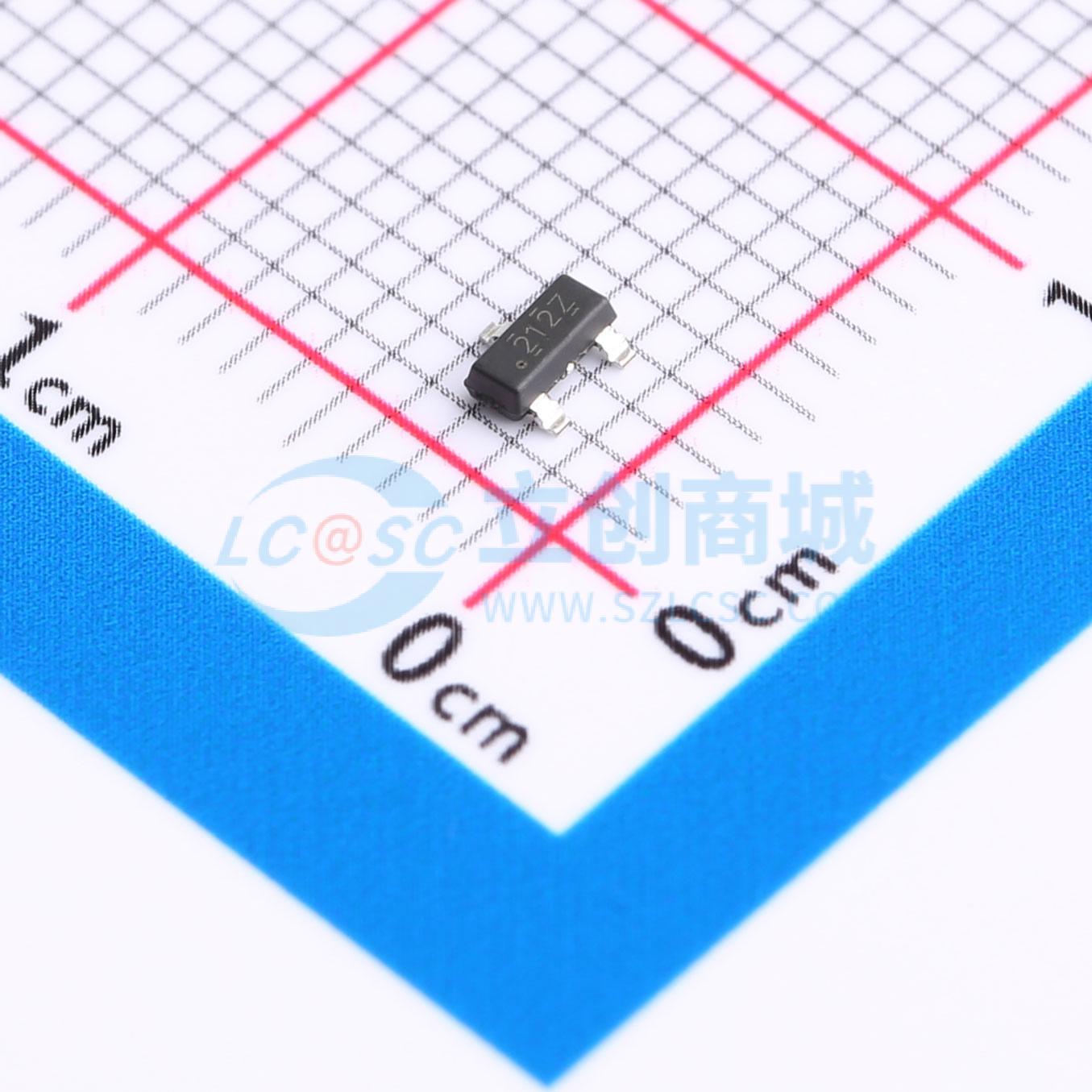

DRV5021A2EDBZRQ1

数字锁存霍尔效应传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV5021-Q1 汽车类 2.5V 至 5.5V 霍尔效应单极开关
品牌名称: TI(德州仪器)
商品型号: DRV5021A2EDBZRQ1
商品编号: C2152682
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.062克(g)

商品参数

商品概述

DRV5021-Q1 是一款低电压数字开关霍尔效应传感器，适用于高速汽车应用。该器件由 2.5V 至 5.5V 的电源供电，可以检测磁通量密度并根据预定义的磁性阈值提供数字输出。该器件会检测垂直于封装面的磁场。当施加的磁通量密度超过磁运行点 BOP 阈值时，器件的漏极开路输出将驱动低电压。当磁通量密度降至磁释放点 (BRP) 阈值时，输出会变为高阻抗。BOP 和 BRP 的分离所产生的滞后有助于防止输入噪声引起的输出误差。这种配置使得系统设计能够更加稳健地抵抗噪声干扰。该器件可在 -40℃ 至 +150℃ 的宽环境温度范围内保持稳定的优异性能。

商品特性

适用于汽车电子应用，下列性能符合 AEC - Q100 标准
器件温度等级 0： -40℃ 至 150℃ 环境工作温度范围
器件 HBM ESD 分类等级 3A
器件 CDM ESD 分类等级 C6
数字单极开关霍尔传感器
2.5V 至 5.5V 工作 VCC 范围
磁性灵敏度选项 (BOP，BRP)
30kHz 高速感应带宽
经过优化的低电压架构

应用领域

汽车变速器、车身外壳
限位开关
一般接近感应
刷式直流电机反馈
门开关检测
阀定位
脉冲计数

优惠活动

4.1折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	霍尔开关
	类型	单极型
	工作电压	2.5V~5.5V
	工作点(Gs)	13mT

	属性	参数值
	释放点(Gs)	3.2mT
	工作温度	-40℃~+150℃
	工作电流	2.3mA
	输出类型	开漏
