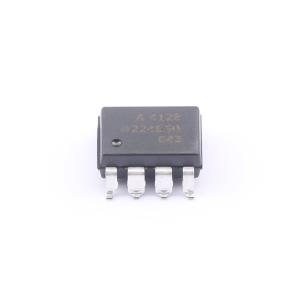

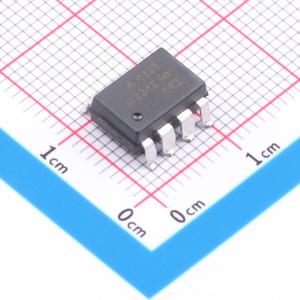

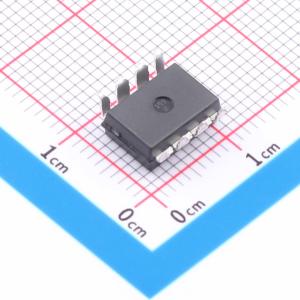

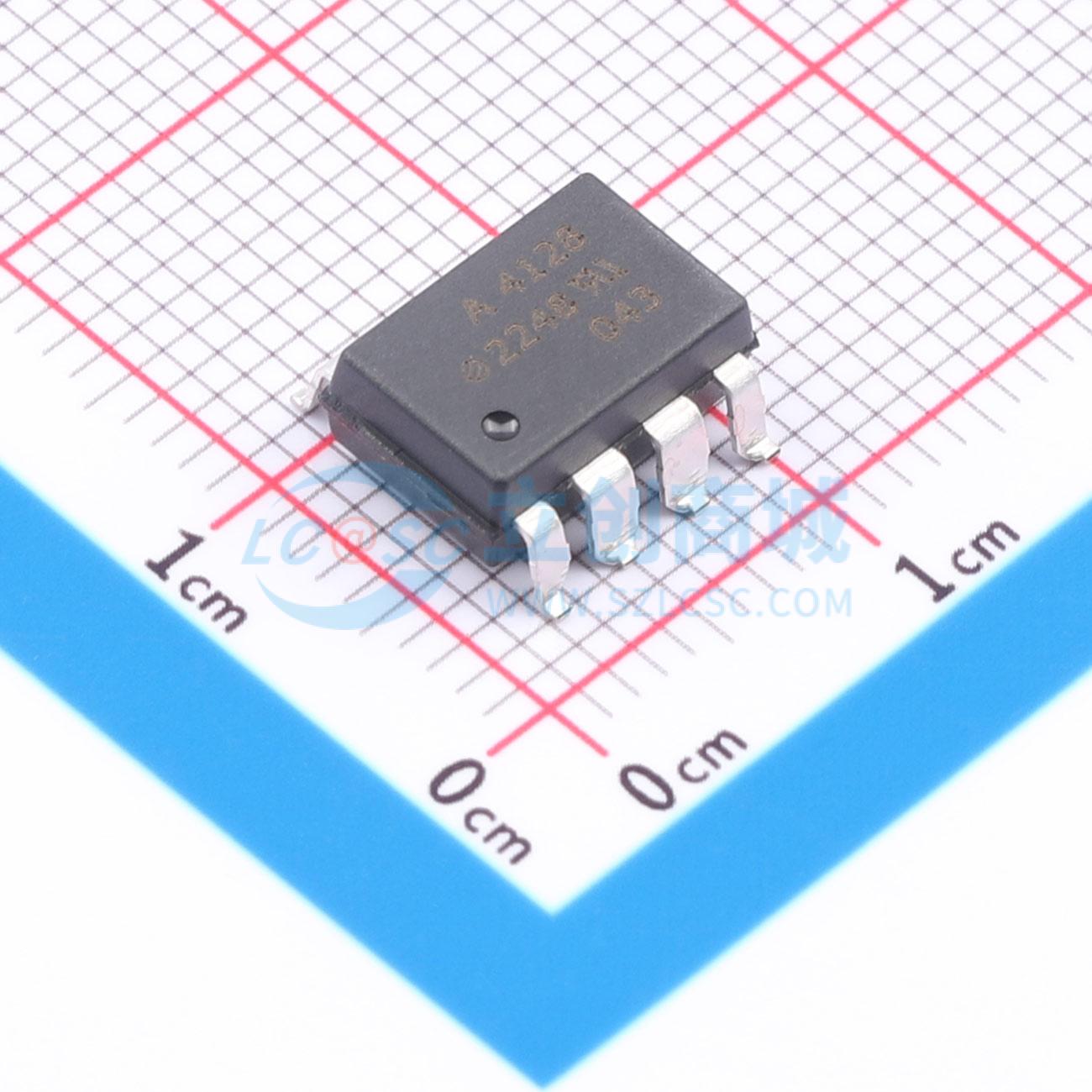

ASSR-4128-502E

A型，固态继电器（光电MOSFET）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ASSR - 41XX系列由一个与高压输出检测电路光耦合的铝镓砷（AlGaAs）红外发光二极管（LED）输入级组成。检测电路由一个高速光伏二极管阵列和驱动电路构成，用于开关两个分立的高压MOSFET。当通过输入LED的最小输入电流达到3mA时，继电器导通（触点闭合）。当输入电压为0.8V或更低时，继电器关断（触点断开）。单通道配置的ASSR - 4118和ASSR4119相当于1个A型机电继电器（EMR），双通道配置的ASSR4128相当于2个A型机电继电器。它们有4引脚SO、6引脚DIP、8引脚DIP和鸥翼式表面贴装DIP封装可供选择。ASSR - 4119支持交流/直流和仅直流输出连接。对于仅直流连接，输出电流增加到0.2A，导通电阻R(ON)降至10Ω。
品牌名称: Broadcom(博通)
商品型号: ASSR-4128-502E
商品编号: C2152267
商品封装: DIP-8
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ASSR - 41XX系列由一个与高压输出检测电路光耦合的铝镓砷（AlGaAs）红外发光二极管（LED）输入级组成。检测电路由一个高速光伏二极管阵列和驱动电路构成，用于开关两个分立的高压MOSFET。当通过输入LED的最小输入电流达到3mA时，继电器导通（触点闭合）。当输入电压为0.8V或更低时，继电器关断（触点断开）。单通道配置的ASSR - 4118和ASSR4119相当于1个A型机电继电器（EMR），双通道配置的ASSR4128相当于2个A型机电继电器。它们有4引脚SO、6引脚DIP、8引脚DIP和鸥翼式表面贴装DIP封装可供选择。ASSR - 4119支持交流/直流和仅直流输出连接。对于仅直流连接，输出电流增加到0.2A，导通电阻R(ON)降至10Ω。

商品特性

紧凑型固态双向信号开关
单通道和双通道常闭单刀单掷（SPST）继电器
400V输出耐压
0.1A或0.2A额定电流（参见ASSR - 4119连接A和B的原理图）
低输入电流：与CMOS兼容
低导通电阻：仅直流应用典型值为8Ω，交流/直流应用典型值为25Ω
高输入 - 输出绝缘电压（安全和法规认证待审批）
按照UL1577标准，1分钟耐压3750Vrms
通过CSA组件认证

应用领域

电信交换
数据通信
工业控制
医疗
安防
替代机电继电器/干簧继电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	固态继电器(MOS输出)
	连续负载电流	100mA
	负载电压	400V
	正向压降(Vf)	1.3V
	导通电阻	25Ω

	属性	参数值
	隔离电压(Vrms)	3.75kV
	导通时间(Ton)	700us
	截止时间(Toff)	40us
	工作温度	-40℃~+85℃
