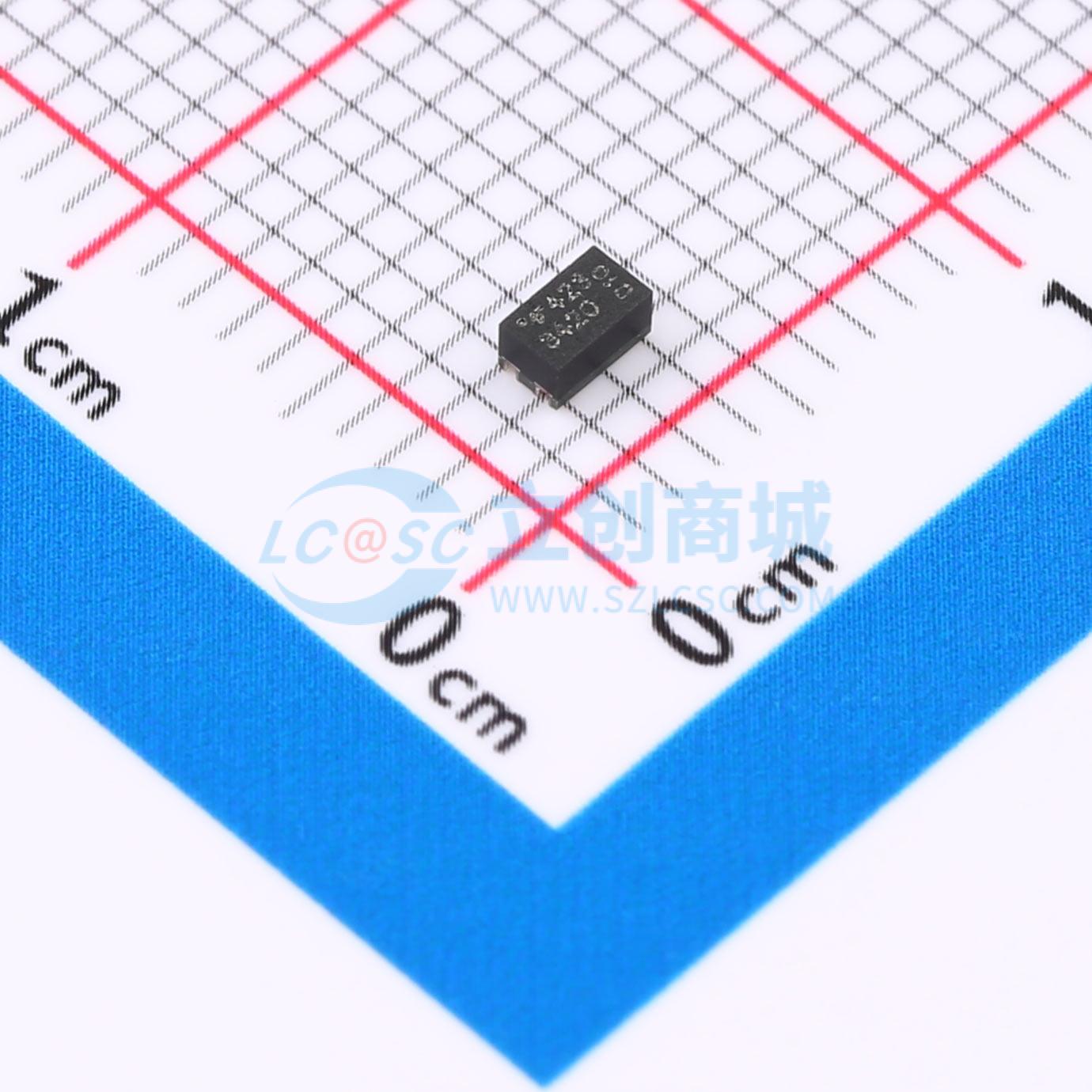

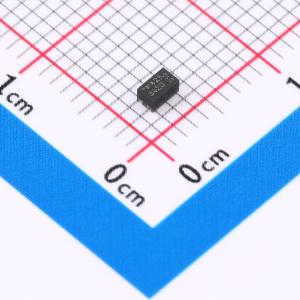

温馨提醒：图片仅供参考，商品以实物为准

TLP3420(TP,F

1 Form A(SPSTNO) 负载AC,DC 负载电压100V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLP3420 是一款采用 VSON4 封装的光电继电器，由与红外 LED 光耦合的光电 MOSFET 组成。TLP3420 适用于需要低输出电容和高耐压的应用，如 LCD 测试仪。
品牌名称: TOSHIBA(东芝)
商品型号: TLP3420(TP,F
商品编号: C2152187
商品封装: VSON-4(1.5x2.5)
包装方式: 编带
商品毛重: 0.0175克(g)

商品参数

商品概述

TLP3420 是一种采用 VSON4 封装的光继电器，由光电耦合的红外 LED 和 MOSFET 组成。TLP3420 适用于需要低输出电容和高耐压的应用，例如 LCD 测试器。

(1) 常开（1-Form-A） (2) 关断状态输出端电压：100 V（最小值） (3) 触发 LED 电流：3 mA（最大值） (4) 导通状态电流：100 mA（最大值） (5) 导通状态电阻：8 Ω（典型值），14 Ω（最大值） (6) 关断状态电容：6 pF（典型值），8 pF（最大值） (7) 隔离电压：500 Vrms（最小值）

应用领域

自动测试设备（ATE）
测量仪器
高速逻辑IC测试仪
高速存储器测试仪

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	固态继电器(MOS输出)
	触点形式	SPST-NO(1 Form A)
	连续负载电流	100mA
	负载电压	100V
	正向压降(Vf)	1.27V
	正向电流(If)	20mA

	属性	参数值
	导通电阻	8Ω
	隔离电压(Vrms)	500V
	导通时间(Ton)	300us
	截止时间(Toff)	300us
	输入类型	DC
	工作温度	-20℃~+85℃
