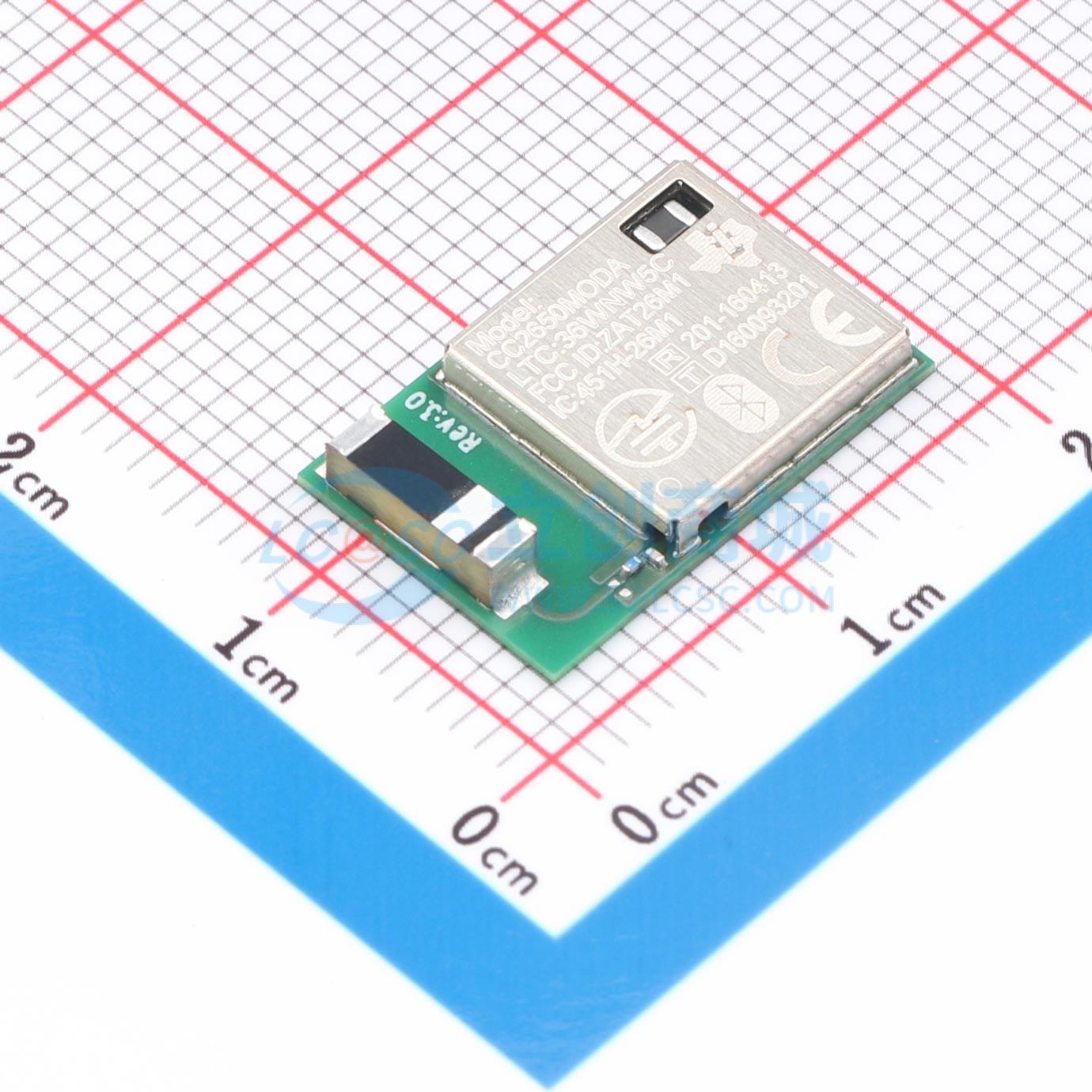

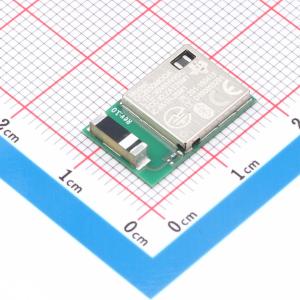

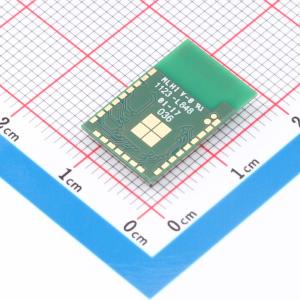

CC2650MODAMOHR

该SimpleLink CC2650MODA器件是一款无线微控制器(MCU)模块，主要适用于低功耗Bluetooth应用。CC2650MODA器件还适用于ZigBee和6LoWPAN以及ZigBee RF4CE远程控制应用。 该模块基于SimpleLink CC2650无线MCU，属于CC26xx系列的经济高效型超低功耗2.4GHz RF器件。它具有极低的有源RF和MCU电流以及低功耗模式流耗，可确保卓越的电池使用寿命，适合小型纽扣电池供电以及在能源采集型应用中使用。 CC2650MODA模块含有一个32位ARM Cortex - M3处理器（与主处理器工作频率同为48MHz），并且具有丰富的外设功能集，其中包括一个独特的超低功耗传感器控制器。此传感器控制器非常适合连接外部传感器，或适合用于在系统其余部分处于睡眠模式的情况下自主收集模拟和数字数据。因此，CC2650MODA器件成为工业、消费类电子和医疗产品中各类应用的理想选择。 CC2650MODA模块已通过预认证，能够按照FCC、IC、ETSI和ARIB规范运行。在客户将此模块集成到其产品中时，这些认证能够为客户节省大量成本和精力。 蓝牙低功耗控制器和IEEE 802.15.4 MAC嵌入在ROM中，并在ARM Cortex - M0处理器上单独运行。此架构可改善系统整体性能和功耗，并释放更多闪存以供应用。 蓝牙低功耗软件堆栈(BLE - Stack)以及ZigBee软件堆栈(Z - Stack)可以免费获取。

• 微控制器：强大的ARM Cortex - M3
• EEMBC CoreMark评分：142
• 高达48MHz的时钟速度
• 128KB系统内可编程闪存
• 8KB缓存静态RAM (SRAM)
• 20KB超低泄漏SRAM
• 2引脚cJTAG和JTAG调试
• 支持无线(OTA)升级
• 超低功耗传感器控制器：可独立于系统其余部分自主运行
• 16位架构，存储代码和数据的2KB超低泄漏静态随机存取存储器(SRAM)
• 高效代码尺寸架构，ROM中装载驱动程序、低功耗Bluetooth控制器、IEEE 802.15.4媒体接入控制(MAC)和引导加载程序
• 集成天线
• 外设：所有数字外设引脚均可连接任意GPIO
• 四个通用定时器模块（8×16位或4×32位，均采用脉宽调制(PWM)）
• 12位模数转换器(ADC)、200 ksps、8通道模拟多路复用器
• 持续时间比较器
• 超低功耗模拟比较器
• 可编程电流源
• UART
• 2个同步串行接口(SSI)（SPI、MICROWIRE和TI）
• I2C
• I2S
• 实时时钟(RTC)
• AES - 128安全模块
• 真随机数发生器(TRNG)
• 15个通用输入输出(GPIO)
• 支持八个电容感测按钮
• 集成温度传感器
• 外部系统：片上内部直流/直流转换器
• 无需外部组件，只需电源电压
• 低功耗
• 宽电源电压范围
• 工作电压范围为1.8V至3.8V
• 有源模式RX：6.2mA
• 有源模式TX (0dBm)：6.8mA
• 有源模式TX (+5dBm)：9.4mA
• 有源模式MCU：61µA/MHz
• 有源模式MCU：48.5 CoreMark/mA
• 有源模式传感器控制器：0.4mA + 8.2μA/MHz
• 待机电流：1μA（RTC运行，RAM/CPU保持）
• 关断电流：100nA（发生外部事件时唤醒）
• 射频(RF)部分：2.4GHz射频收发器，符合低功耗蓝牙(BLE) 5.1规范及IEEE 802.15.4 PHY和MAC
• 符合CC2650MODA RF - PHY标准(QDID:88415)
• 出色的接收器灵敏度（蓝牙低功耗对应 - 97dBm，802.15.4对应 - 100dBm）、可选择性以及阻断性能
• 最高达+5dBm的可编程输出功率
• 已经过预认证，符合全球射频规范
• ETSI RED（欧洲）
• IC（加拿大）
• FCC（美国）
• ARIB STD - T66（日本）
• JATE（日本）
• 工具和开发环境：功能全面的低成本开发套件
• 针对不同RF配置的多种参考设计
• 数据包监听器PC软件
• Sensor Controller Studio
• SmartRF Studio
• SmartRF Flash Programmer 2
• IAR Embedded Workbench（用于ARM）
• Code Composer Studio

• 楼宇自动化
• 医疗和健康
• 电器
• 工业
• 消费类电子产品
• 接近标签
• 警报和安全
• 遥控
• 无线传感器网络
