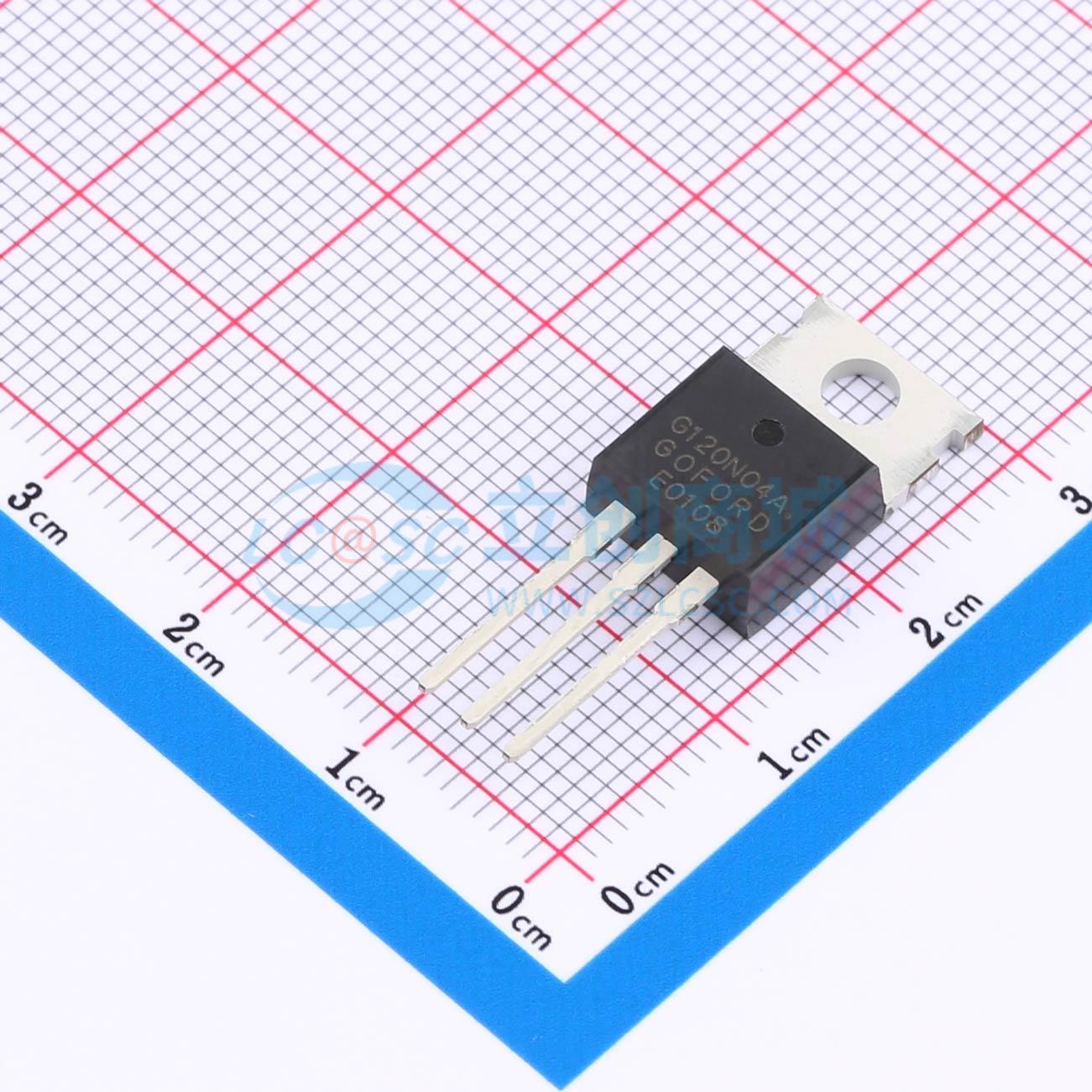

G120N04A
1个N沟道 耐压:40V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,40V,120A,3.2mΩ@10V
- 品牌名称
- GOFORD(谷峰)
- 商品型号
- G120N04A
- 商品编号
- C224093
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 7mΩ@4.5V | |
| 耗散功率(Pd) | 130W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 75nC@10V | |
| 输入电容(Ciss) | 5.4nF | |
| 反向传输电容(Crss) | 380pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 970pF |
商品特性
- 输出功率：输出功率 P₀ ≥ 28.0 dBmW
- 增益：增益 Gₚ ≥ 8.0 dB
- 漏极效率：漏极效率 ηD ≥ 50%
应用领域
- VHF/UHF频段放大器
- 通信设备高频功率放大器
