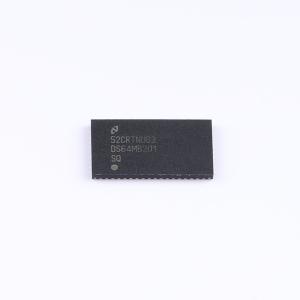

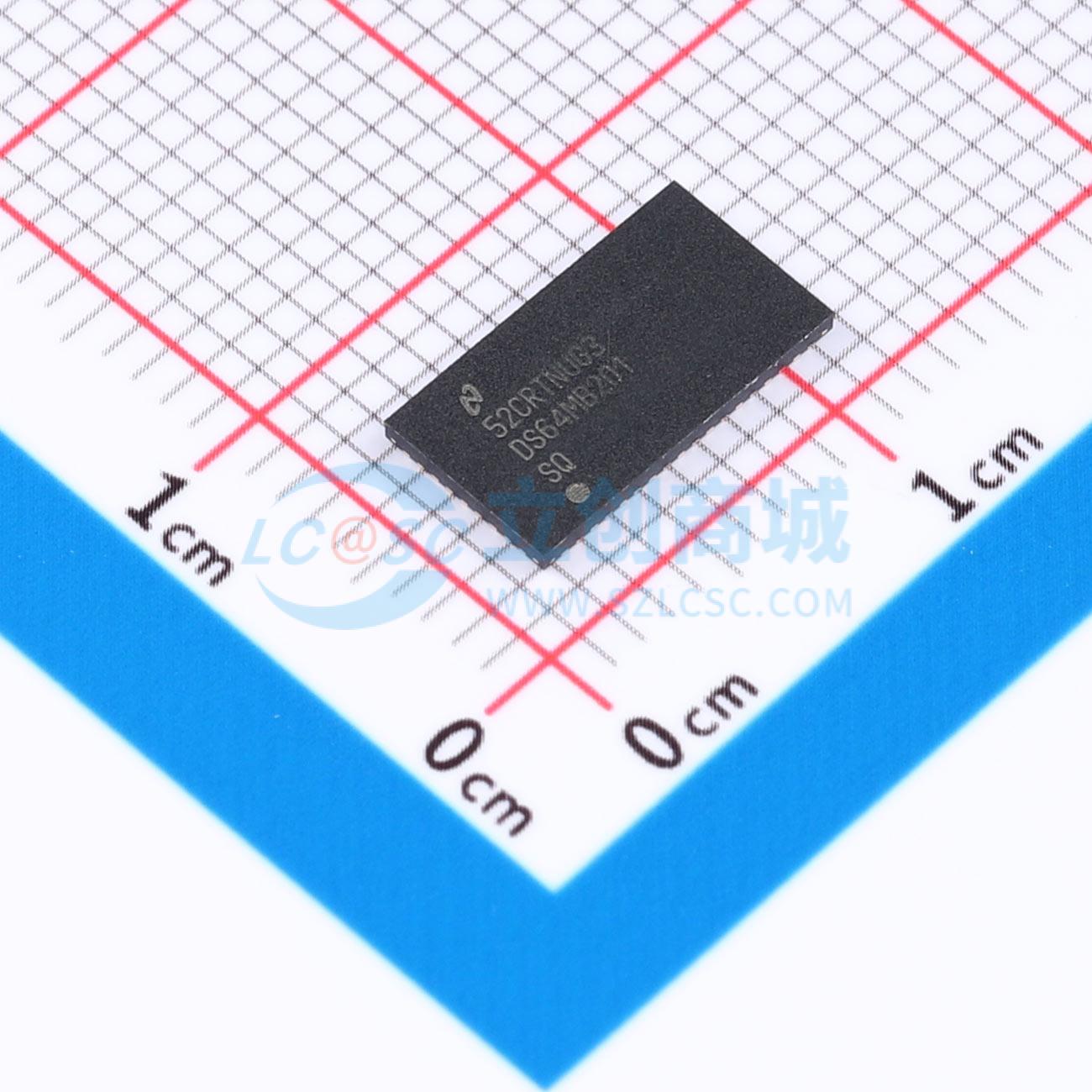

DS64MB201SQ/NOPB

DS64MB201是一款双通道2:1多路复用器和1:2开关或扇出缓冲器，具备信号调理功能，适用于高达6.4 Gbps的SATA/SAS及其他高速总线应用。该器件可同时进行接收均衡和发送去加重，能在系统内实现物理布局的最大灵活性。接收器的连续时间线性均衡器（CTLE）在3 GHz时可提供高达+33 dB的增益，能够打开因互连介质引起的符号间干扰（ISI）而完全闭合的输入眼图。发送器采用可编程输出去加重驱动器，允许从600 mVp-p至1200 mVp-p中选择幅度电压电平，以适应多种应用场景。信号调理设置可通过控制引脚设置或SMBus接口进行编程。 为实现从SAS/SATA 3.0 Gbps到6.0 Gbps数据速率的无缝升级，同时不影响物理传输距离，DS64MB201可自动检测输入数据速率并选择最佳去加重脉冲宽度。该器件能检测SAS/SATA规范中的带外（OOB）空闲和活动信号，并以最小的信号失真进行传输。

• 高达6.4 Gbps的双通道2:1多路复用器、1:2开关或扇出
• 可调接收均衡，增益高达+33 dB
• 可调发送去加重，高达−12 dB
• 可调发送输出电压摆幅（VOD）
• 在6.4 Gbps速率下，使用40英寸FR4走线时，残余确定性抖动（DJ）小于0.25 UI
• SATA/SAS：OOB信号直通
• 可调电气空闲检测阈值
• 低功耗
• 可通过引脚选择或SMBus接口对信号调理进行编程
• 单2.5V电源供电
• 人体模型（HBM）静电放电（ESD）等级大于6 KV
• SMBus接口可承受3.3V电压
• 高速信号直连引脚封装：54引脚WQFN（10 mm×5.5 mm）

• SAS和SATA（1.5、3.0和6 Gbps）
• XAUI（3.125 Gbps）、RXAUI（6.25 Gbps）
• sRIO – 串行快速输入输出（Serial Rapid I/O）
• 光纤通道（4.25 Gbps）
• 10GBase-CX4、无限带宽（InfiniBand）（SDR和DDR）
• FR-4背板走线
