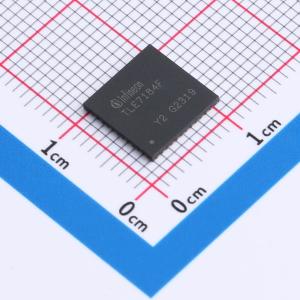

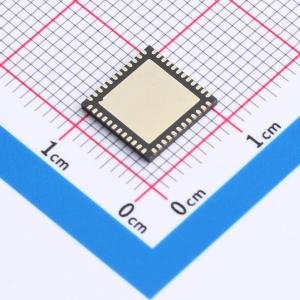

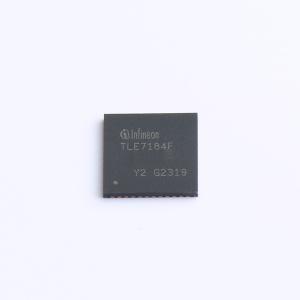

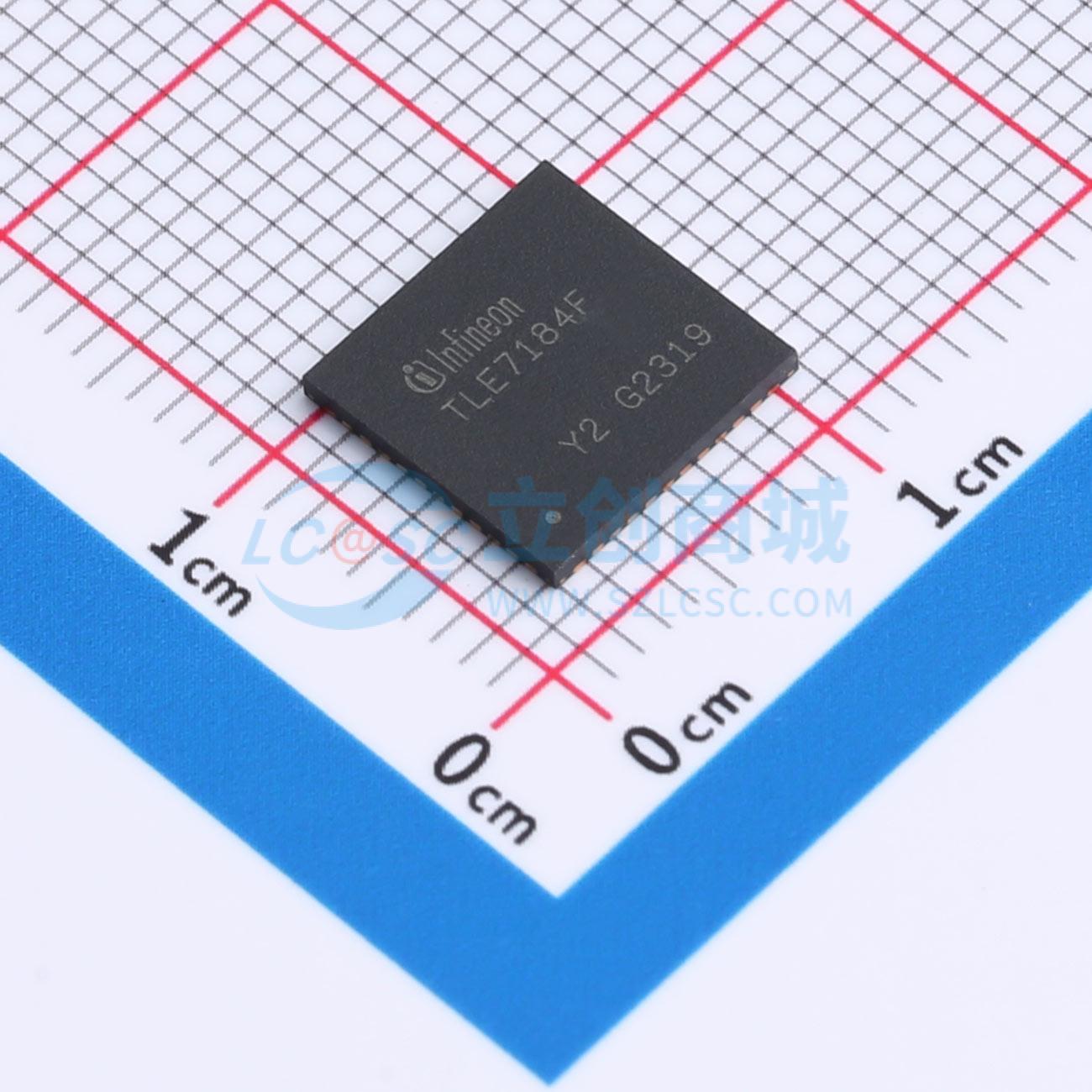

温馨提醒：图片仅供参考，商品以实物为准
TLE7184FXUMA2
无刷直流BLDC电机驱动芯片 45V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLE7184F是一款用于无刷电机控制的系统IC。它集成了一个为微控制器（μC）供电的电压源、一个适用于B6配置的桥驱动器、一个典型应用的PWM接口以及其他一些小功能。其目标是减少典型无刷直流（BLDC）汽车应用中分立元件的数量，并为特定定制适配提供足够的灵活性
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE7184FXUMA2
- 商品编号
- C2150694
- 商品封装
- VQFN-48-EP(9x9)
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 半桥数量 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~45V | |
| 静态电流(Iq) | 50uA | |
| 工作温度 | -40℃~+150℃ |
商品概述
TLE7184F是一款用于无刷电机控制的系统IC。它集成了用于微控制器（μC）的电压源、适用于B6配置的桥式驱动器、典型应用的PWM接口以及其他一些小功能。目标是减少典型无刷直流（BLDC）汽车应用中分立元件的数量，并为特定定制应用提供足够的灵活性。 它可与三相电机和有刷直流电机配合使用。其外露焊盘封装即使在高环境温度下也能使用。
商品特性
- 驱动6个N沟道功率MOSFET
- 集成5V稳压器（Vreg）控制器，为微控制器（μC）供电
- 集成VDH电压开关
- 每个MOSFET有独立的控制输入
- 死区时间可调
- 直通保护
- 模拟可调短路保护电平
- 低静态电流模式
- 1位诊断错误信号（ERR）
- 过温关断和模拟温度输出
- 过温预报警
- 欠压关断
- 可调过压关断
- 电流检测运算放大器
- 基于电流检测运算放大器的过流关断，固定关断电平
- 在25 kHz PWM频率下，占空比为0…94%
- 绿色产品（符合RoHS标准）
- 通过AEC认证
