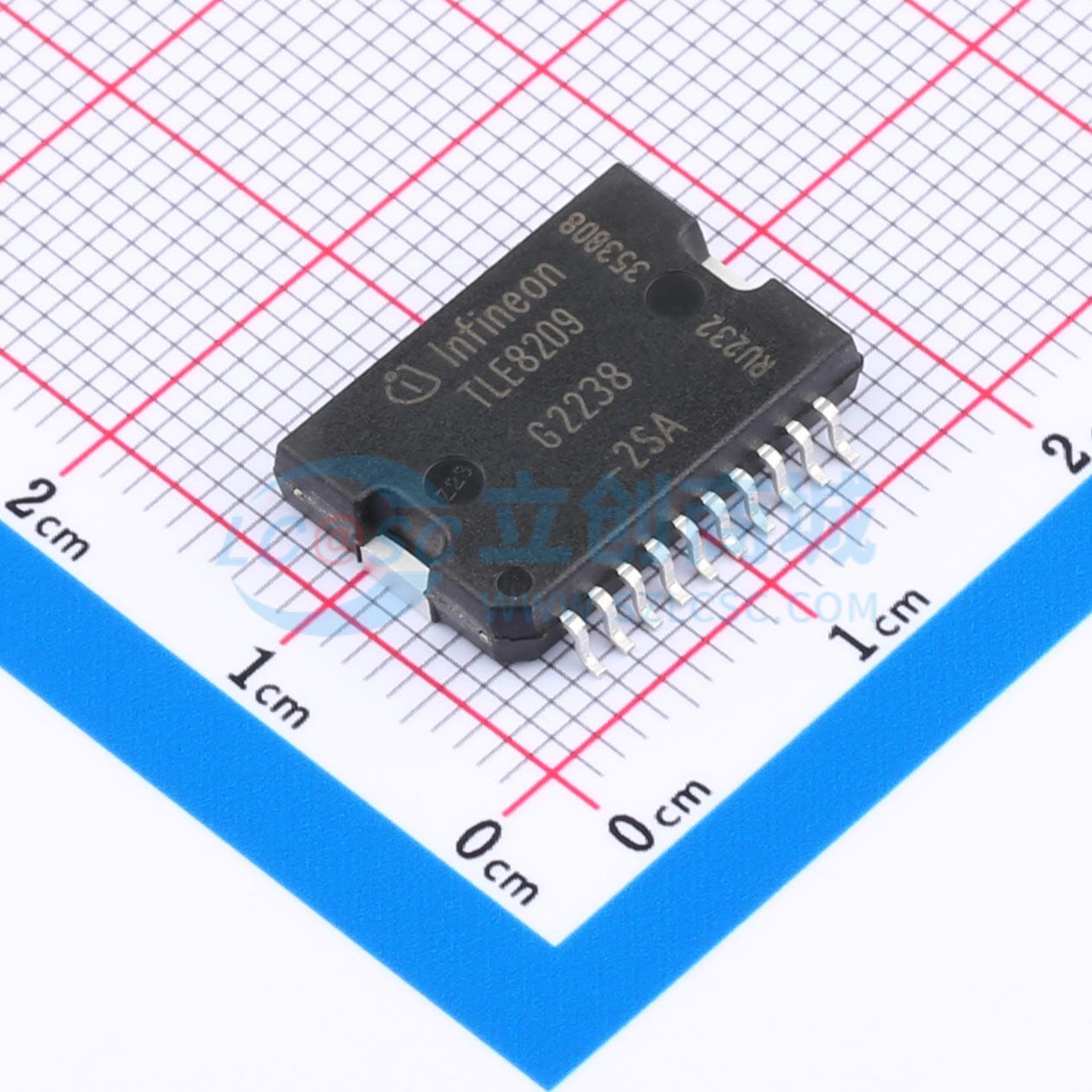

温馨提醒：图片仅供参考，商品以实物为准
TLE82092SAAUMA1
8.6A 无刷直流BLDC电机驱动芯片 5.25V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于安全关键型汽车应用中的直流电机控制。具有四个可选电流范围、两个可选压摆率设置，并可通过SPI进行广泛诊断。该设备监控数字电源电压VDD，在VDD过压或欠压时关闭输出级，从而在数字控制电路发生故障时提供安全的关断路径。为了在极端热条件下降低功耗，当结温超过165℃时，电流限制阈值会线性降低。SPI中会设置一个热警告位。两个半桥也可独立用于驱动两个单独的负载，如螺线管或单向直流电机。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE82092SAAUMA1
- 商品编号
- C2150693
- 商品封装
- DSO-20
- 包装方式
- 编带
- 商品毛重
- 4.2克(g)
商品参数
参数完善中
商品概述
TLE8209 - 2SA是一款SPI可编程H桥，专为安全关键型汽车应用中的直流电机控制而设计。它具有四个可选电流范围、两个可选压摆率设置，并可通过SPI进行全面诊断。该器件会监控数字电源电压VDD，在VDD过压或欠压时关闭输出级，从而在数字控制电路出现故障时提供安全的关断路径。为了在极端热条件下降低功耗，当结温超过165℃时，电流限制阈值会线性降低。SPI中会设置一个热警告位。 两个半桥也可独立用于驱动两个独立负载，如螺线管或单向直流电机。
商品特性
- 可编程电流限制，典型值为1.5至8.6 A
- 全路径RDSon为240 mΩ（典型值，Tj = 25℃时）
- 工作电池电源电压为4.5至28 V
- 工作逻辑电源电压为4.4至5.25 V
- 典型待机电流为8 μA
- 逻辑输入与TTL/CMOS兼容
- 所有I/O引脚可耐受高达18 V的过电压
- 启用和禁用输入
- 短路和过温保护
- VS欠压关断
- VDD过压和欠压监控
- 关断状态下的开路负载检测
- 温度相关的电流降低
- 通过SPI接口实现全面诊断功能
- 无需SPI即可进行基本诊断的状态标志
- 可配置为H桥或两个独立半桥
- 通过并行输入或SPI控制功率级
- 输出开关频率高达11 kHz
- 压摆率可通过SPI编程
- 出色的EMC性能
- 通过AEC认证
- 绿色产品（符合RoHS标准）
