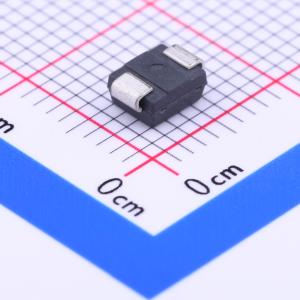

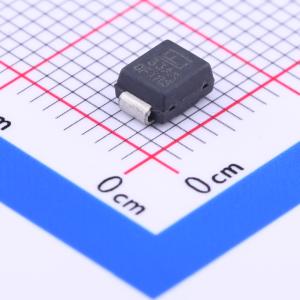

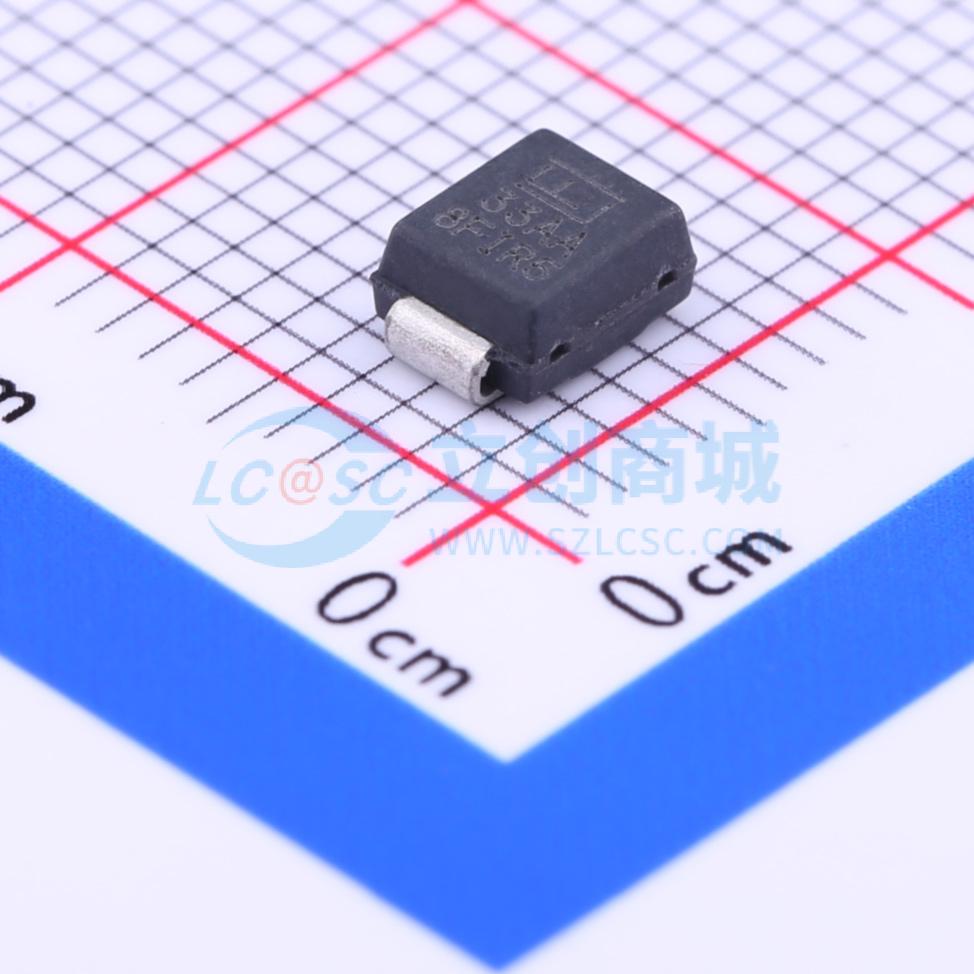

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 28.2V | |
| 钳位电压 | 49.9V | |
| 峰值脉冲电流(Ipp) | 13.3A | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 34.7V | |
| 反向电流(Ir) | 8uA | |
| 工作温度 | -65℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
TPSMB系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
商品特性
- 适用于高可靠性应用，符合汽车级AE Q101标准
- 表面贴装元件，可优化电路板空间
- 低轮廓封装
- 典型故障模式为在超规格电压或电流下短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- IEC - 61000 - 4 - 2静电放电防护：30kV（空气），30kV（接触）
- 依据IEC 61000 - 4 - 2标准对数据线进行30kV（空气）、30kV（接触）的静电放电保护
- 依据IEC 61000 - 4 - 4标准对数据线进行电快速瞬变脉冲群防护
- 玻璃钝化芯片结
- 在10/1000μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间：从0V到最小击穿电压VBR通常小于1.0ns
- 出色的钳位能力
- 低增量浪涌电阻
- 当反向工作电压VR > 10.2V时，典型反向电流IR ≤ 1μA
- UL认可的化合物，符合V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级，保证高温焊接：端子在260℃下持续10秒
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/ JEDEC J - STD - 609A.01）
应用领域
- TVS元件非常适合用于汽车应用中的I/O接口、VCC总线和其他易受影响电路的保护。
