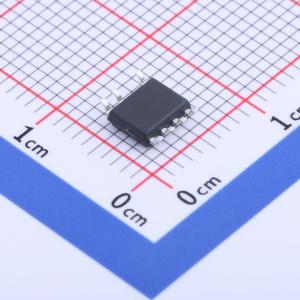

温馨提醒：图片仅供参考，商品以实物为准
WS9222APS7P
AC/DC 低PF隔离
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WS9222APS7P
- 商品编号
- C2149451
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 40kHz~70kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+150℃ |
商品概述
WS9222XP是一款高精度原边反馈LED恒流驱动芯片，芯片工作在电感电流断续模式，适用于全范围输入电压反激式隔离LED恒流电源。 芯片内部集成650V功率开关，采用原边反馈和JFET高压供电技术，无需VCC电容和启动电阻，使其外围器件更简单，极大地节约了系统的成本和体积。 芯片内带有高精度的电流取样电路，使得LED输出电流精度达到±5%以内。芯片采用了特有的恒流控制方式，可以达到优异的线性调整率。 具有外置调光引脚，此引脚输入PWM信号，可通过改变PWM信号占空比来调光。 提供了多重保护功能，包括：逐周期电流限制保护（OCP），LED开路/短路保护，过温调节等。 采用SOP7与DIP7封装。
商品特性
- 无VCC电容、无启动电阻
- 集成JFET高压供电电路
- 无需变压器辅助绕组检测和供电
- 宽输入电源范围
- LED开路保护
- LED短路保护
- 过温调节功能
- 具有PWM调光功能
应用领域
- LED球泡灯
- LED筒灯
- 其它LED照明
