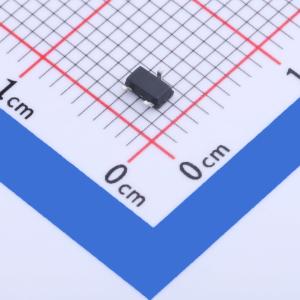

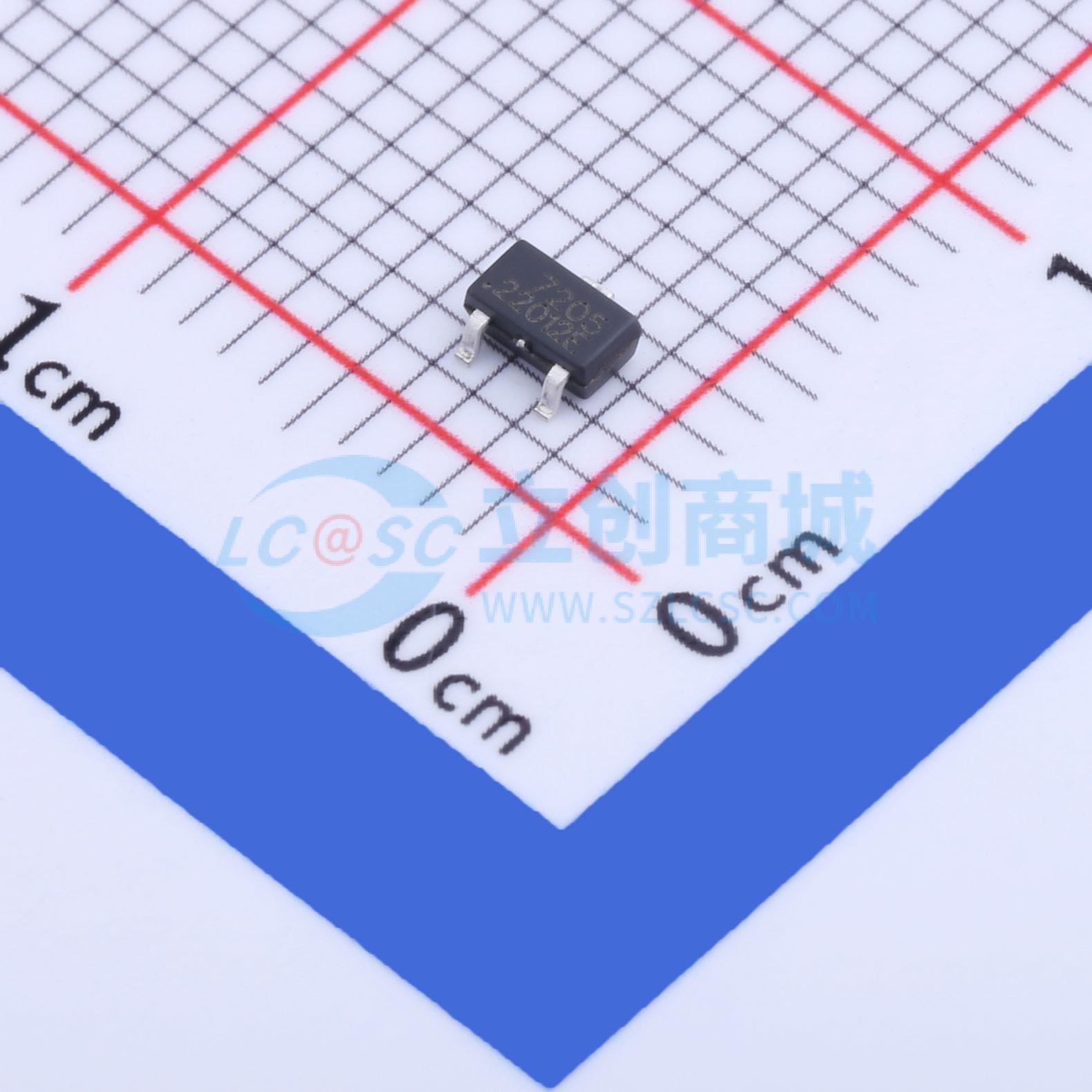

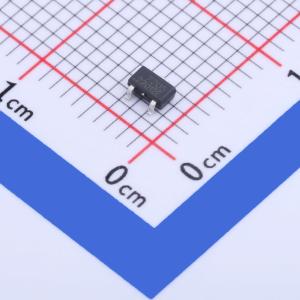

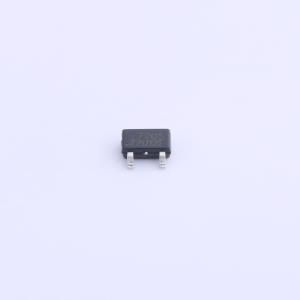

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 5.35V~5.65V | |
| 开关频率 | 28.2kHz~34.5kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 25.1% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 500V | |
| 拓扑结构 | 降压式 | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 4.875V~5.125V | |
| 反馈方式 | - |
商品概述
WS7205是低成本，高集成度的PWM功率开关控制芯片，可应用于非隔离型的降压及升降压系统。 WS7205内部集成500V高压MOSFET，可以满足高压冲击的需求。WS7205可以在全电压范围内获得高精度的5V输出。WS7205内部集成了具有频率抖动功能的振荡器，简化了系统的EMI设计。WS7205内置了独特的待机控制方式，自动调节峰值电流以达到降低待机功耗的目的。 WS7205产品具备完善的过载保护、VDD欠压保护、输出短路保护、过温保护以及逐周期过流保护等功能。 WS7205将高压MOS控制器与500V高压功率MOS集成在了一起，降低了成本，节省了PCB空间。经过优化设计WS7205，可用于降压或者降压 - 升压型应用的智能照明电源与线性方案替代。WS7205采用电流模式PWM控制方式，并通过反馈采样输出电压，在最少元器件的情况下实现了高精度的输出。
商品特性
- 支持Buck及Buck_Boost应用方案
- 待机功耗小于50mW
- 内部集成500V高压MOSFET与高压启动电路
- 内建软启动功能
- 具有频率抖动功能的内置振荡器
- 超低的系统BOM成本
- 齐全内部保护功能：过载保护、过温保护、逐周期过流保护、VDD欠压保护
- 封装形式TO92、SOT23 - 3
应用领域
- 智能照明辅助电源应用
- 线性电源或RCC方案替代
