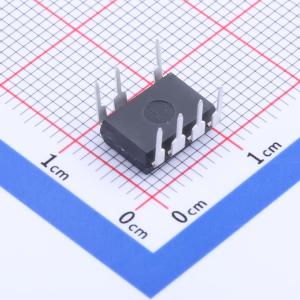

WS90564D7P
WS90564D7P
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WS90564D7P
- 商品编号
- C2149435
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ |
商品概述
WS9056X 是一款集成高压启动的高精度LED 恒流驱动芯片，适合于85V - 265V 全范围交流输入电压的非隔离降压型LED 恒流电源系统。 WS9056X 内部集成500V JFET 为芯片供电，无需启动电阻与VCC 电容，使得系统外围精简；降低系统成本，减小系统体积。 WS9056X 芯片内带有高精度的电流取样电路，同时采用了先进的恒流控制技术，实现高精度的LED 恒流输出和优异的线性调整率。芯片工作在电感电流临界模式，系统输出电流不随电感量和LED 工作电压的变化而变化，实现优异的负载调整率。 WS9056X 具有多重保护功能，包括逐周期电流限制保护（OCP），LED 短路保护，LED 开路保护，芯片过温度调节。
WS9056X 是一款集成高压供电，专为LED 照明设计的高性能、低成本、高集成的恒流驱动芯片，应用于非隔离的降压型LED 电源系统。内部集成500V JFET 供电，采用先进的恒流控制方法，只需要很少的外围元件就可以达到优异的恒流特性，系统成本低，效率高。
商品特性
- 集成高压启动和供电
- 专利无需VCC电容控制技术
- 临界模式工作
- 高精度输出电流 [±5%]
- OVP电压外部可调
- 系统过热调节
- 兼容宽电压输入应用
- LED开路保护
- LED短路保护
- 关机无回闪
- 低输入电压不闪灯
应用领域
- 吸顶灯
- 灯管
- 面板灯
- 球泡灯
- T5/T8灯管
