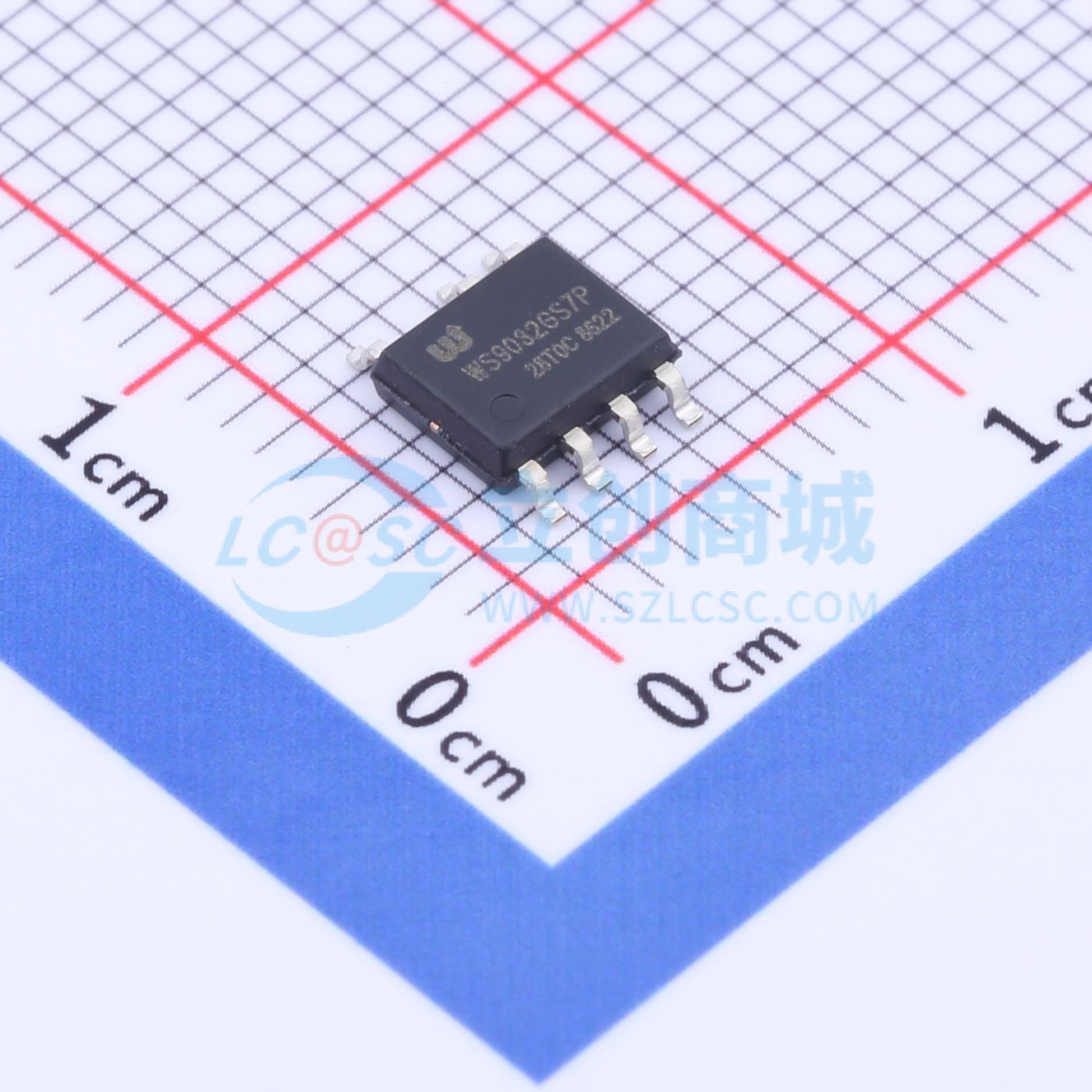

WS9032GS7P
单晶低功率因数非隔离方案
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WS9032GS7P
- 商品编号
- C2149422
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 降压 | |
| 工作温度 | -55℃~+150℃ |
商品概述
WS9032G 是一款超低系统成本的高精度LED 恒流驱动芯片，适合于85V - 265V 全范围交流输入电压的非隔离降压型LED 恒流电源系统。 WS9032G 采用500V 单芯片集成功率MOSFET，只需要很少的外围元件，即可实现优异的恒流特性。 WS9032G 芯片内带有高精度的电流取样电路，同时采用了先进的恒流控制技术，实现高精度的LED 恒流输出和优异的线性调整率。芯片工作在电感电流临界模式，系统输出电流不随电感量和LED 工作电压的变化而变化，实现优异的负载调整率。 WS9032G 具有多重保护功能，包括逐周期电流限制保护（OCP），LED 开路/短路保护，VDD 欠压保护，智能温控，管脚浮空保护等。 WS9032G 提供7 - Pin 的SOP - 7 封装。
WS9032G 是一款无VCC 引脚和VCC 电容，专为LED 照明设计的恒流驱动芯片，应用于非隔离降压型LED 电源系统。内部单芯片集成500V 功率MOSFET，并且采用先进的恒流控制方法和源极驱动技术，只需要很少的外围元件就可以达到优异的恒流特性，系统成本低，效率高。
商品特性
- no - CAP®专利技术
- 无需VCC电容
- 500V单芯片集成电路，极少的外围元件
- 临界模式工作，无需电感补偿
- 芯片自供电，无需启动电阻等供电元件
- 高达±5%的LED 电流精度
- LED 开路保护功能
- LED 短路保护
- 智能温度控制技术，避免高温灯闪
- 彻底杜绝关灯回闪
- 引脚悬空保护
应用领域
- 球泡灯/蜡烛灯/玉米灯
- 吸顶灯/T5/T8 灯管
