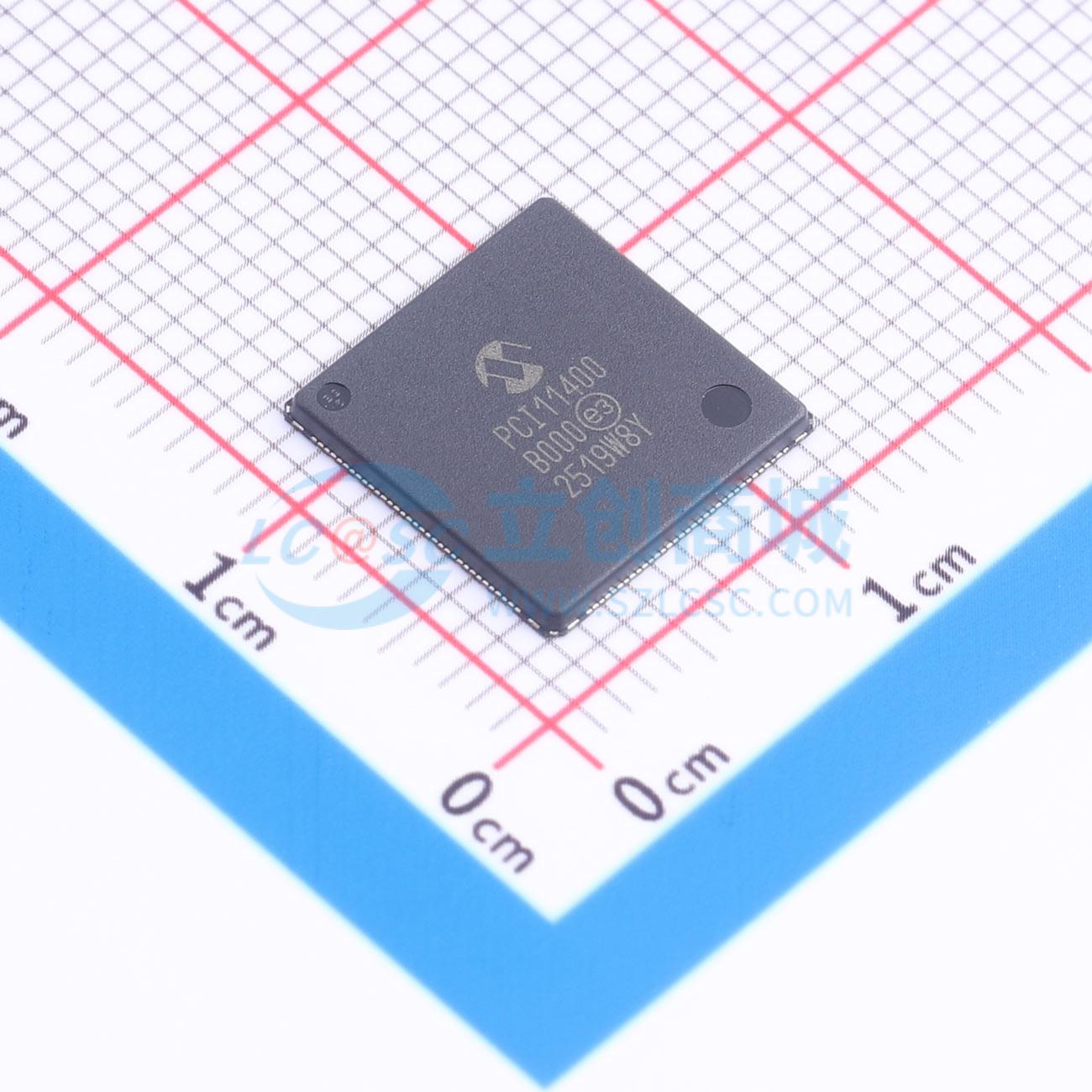

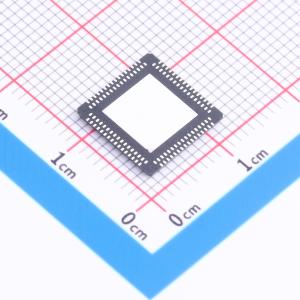

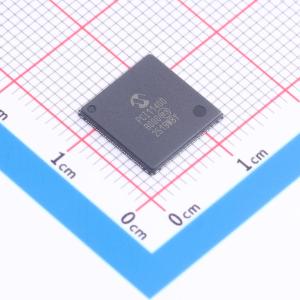

温馨提醒：图片仅供参考，商品以实物为准
PCI11400/MXX
移动键盘控制器（KBC），集成超级输入输出（Super I/O）、串行闪存接口（SFI）、模数转换器（ADC）和数模转换器（DAC）
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PCI11400/MXX
- 商品编号
- C20979487
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
Microchip PCI11400是一款单芯片PCIe交换机，集成了USB 3.2 Gen 2主机控制器和可编程I/O。集成的PCIe物理接口提供一个4通道（4x8GT/s）上游端口和一个1通道（1x8GT/s）下游端口。该器件旨在满足嵌入式应用中客户对更高带宽PCIe子系统的需求。最大线路速率为8GT/s，并且已通过PCIe Revision 4.x规范中定义的GEN4合规性认证。PCIe上游可以通过单通道或多通道传输，以适应最佳系统架构。PCI11400包含从外部物理接口到交换矩阵和端点控制器的合规PCIe实现。 PCI11400包含一个符合USB-IF和xHCI标准的USB 3.2 Gen 2主机控制器，提供一个USB 3.2 Gen 2（USB Type-C）端口和三个USB 2.0 HS/FS/LS（USB Type-A）端口。支持USB-C，CC1和CC2（配置控制）由PCI11400管理。提供过流检测（OCS）和端口控制功能，用于控制Vbus。 可编程引脚复用器用于将I/O功能映射到封装引脚。这使设计人员可以使用默认配置，也可以修改信号以最适合其应用。示例信号包括与USB操作相关的信号，以及通过专用PCIe端点控制器访问的GPIO或SMBus信号。 虽然PCI11400的运行需要多个时钟，但这些时钟由集成时钟源产生。外部仅需一个单端25MHz时钟或晶体以及一个PCIe参考时钟。 PCI11400通过对主要操作系统使用标准抽象实现软件呈现。 PCI11400采用132引脚DRQFN封装，有商用[0℃至+70℃]和工业级（-40℃至+85℃）温度范围可选。
商品特性
- 多功能GPIO
- 可编程引脚复用器
- 能够使用低成本25MHz晶体或时钟以降低物料清单成本
- SPI外设接口
- SMBus目标接口
- SMBus控制器接口
- PVT传感器
- JTAG TAP
- 无铅、符合RoHS标准的132引脚DRQFN封装
- 提供商用和工业级温度等级
- 集成PCI交换矩阵 - 最大有效负载大小为512字节
- 集成PCIe物理接口 - 4通道（4x8GT/s）上游端口 - 支持单通道、双通道或四通道链路 - 1通道（1x8GT/s）下游端口
- 集成USB 3.2 Gen 2（10Gbps）物理接口
- 集成xHCI USB 3.2 Gen 2（10Gbps）USB主机控制器 - 2个10Gbps Gen 2 PHY - 4个USB HS/FS/LS PHY - Type-C或Type-A的多种配置选项
- 全面的电源管理功能 - PCIe 3.1 LPSS（低功耗子状态）：L2（带辅助电源）
- 集成上电复位电路，具有可配置的欠压/过压保护
- 闩锁性能超过EIA/JESD78 Class II标准的150mA
- JEDEC Class 3A ESD性能
- UART - RS232/RS485 - 自动方向控制 - 支持标准和高速模式 - 基本或全面的信号支持
应用领域
- 单板计算机（SBC）
- 移动混合设备
- 工业PC（IPC）
- 边缘网关
- 存储扩展
