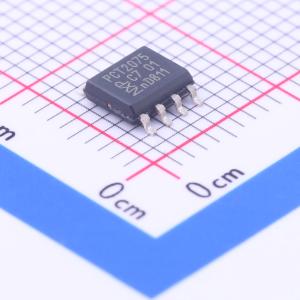

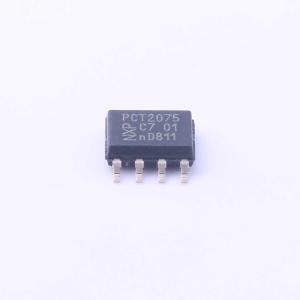

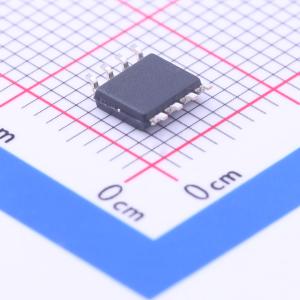

PCT2075D,118

PCT2075D,118

描述

PCT2075 是一款温度-数字转换器，在-25°C至+100°C范围内具有±1°C的精度。它使用片上带隙温度传感器和Sigma-Delta A/D转换技术，具有过温检测输出，可替代其他LM75系列热传感器。该设备包含多个数据寄存器：配置寄存器（Conf）用于存储设备设置，如设备操作模式、OS操作模式、OS极性和OS故障队列；温度寄存器（Temp）用于存储数字温度读数；设定点寄存器（Tos和Thyst）用于存储可编程的过温关断和滞后限制，以及可编程的温度传感器采样时间Tidle，这些可以通过2线串行I2C-bus Fast-mode Plus接口与控制器通信。PCT2075还包括一个开漏输出（OS），当温度超过编程限制时，该输出会变得有效。OS输出可以在两种可选模式下工作：OS比较器模式或OS中断模式。其激活状态可以选择为高电平或低电平。定义连续故障次数以激活OS输出的故障队列以及设定点限制都是可编程的。PCT2075可以配置为不同的操作条件。它可以设置为正常模式定期监测环境温度，或者设置为关断模式以最小化功耗。温度寄存器始终存储11位二进制补码数据，提供0.125°C的温度分辨率。这种高温度分辨率在精确测量热漂移或失控的应用中特别有用。当访问设备时，正在进行的转换不会被中断（即，I2C-bus部分完全独立于Sigma-Delta转换器部分），并且连续访问设备而不等待至少一次转换时间不会阻止设备更新Temp寄存器的新转换结果。新转换结果在Temp寄存器更新后立即可用。也可以仅读取温度寄存器的一个字节而不会锁定。PCT2075在正常操作模式下通电，OS处于比较器模式，温度阈值为80°C，滞后为75°C，因此可以用作具有这些预定义温度设定点的独立恒温器。默认设定点可以在制造过程中修改，并通过定制零件号订购。有三个可选择的逻辑地址引脚，每个引脚有三种逻辑状态，因此可以在同一总线上连接27个8引脚设备或3个6引脚设备而不会发生地址冲突。

品牌名称

NXP(恩智浦)

商品型号

PCT2075D,118

商品编号

C192517

商品封装

SOIC-8​

包装方式

编带

商品毛重

0.179克(g)
