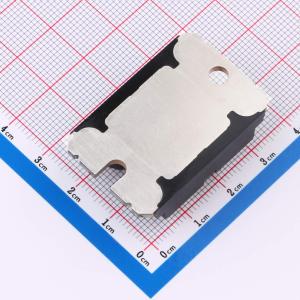

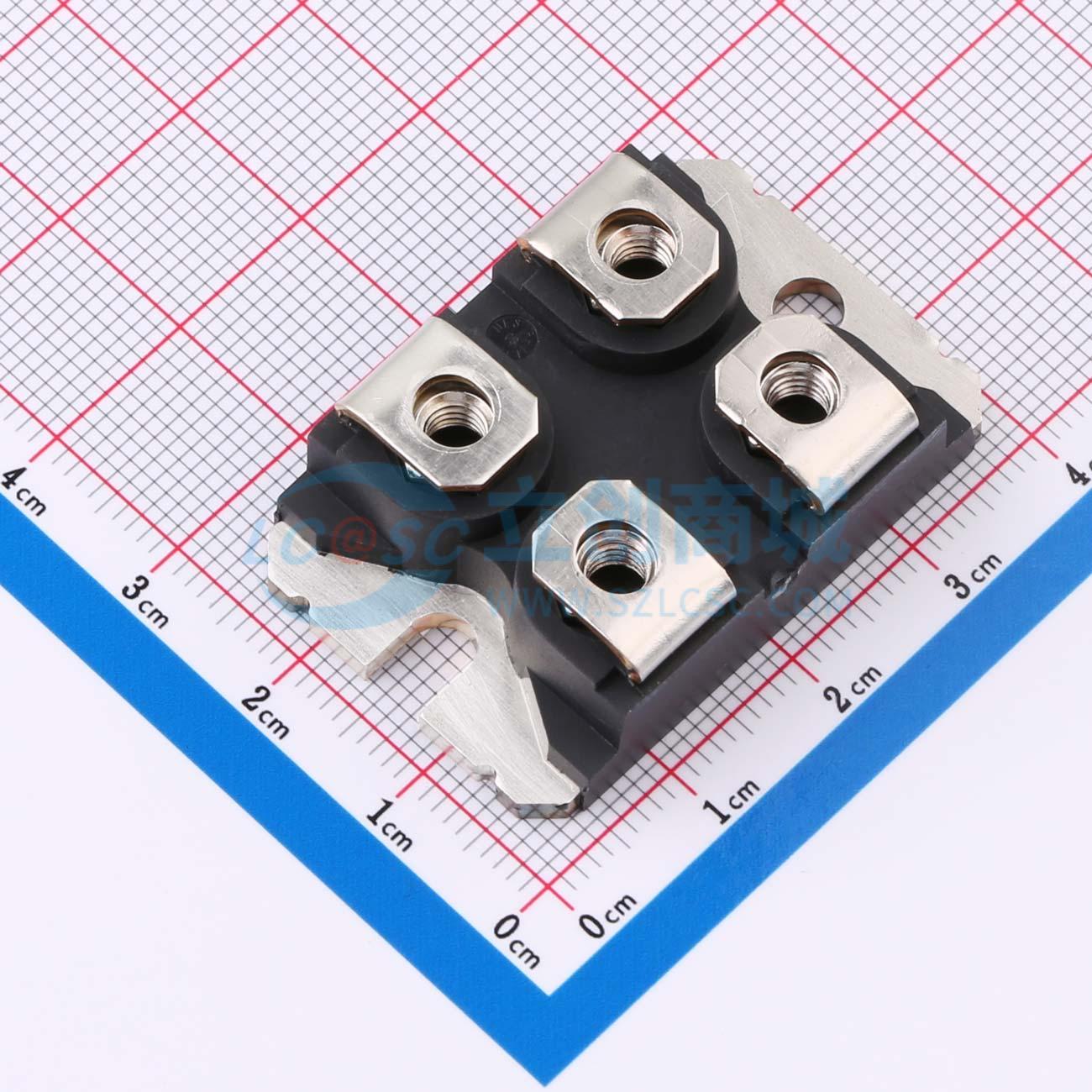

温馨提醒：图片仅供参考，商品以实物为准
VS-UFL230FA60
电压:600V 电流:230A
- 描述
- 集成两个最先进的超快恢复整流器，采用紧凑的行业标准SOT-227封装。二极管结构及其寿命控制，提供超软恢复电流形状，具有最佳的整体性能、耐用性和可靠性。适用于高频应用，其中开关能量并非总能量的主要部分，如焊接机、开关电源、DC/DC转换器的输出整流阶段。其极其优化的存储电荷和低恢复电流可减少开关元件（和缓冲器）的过耗散以及EMI/RFI。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-UFL230FA60
- 商品编号
- C20920841
- 商品封装
- SOT-227
- 包装方式
- 管装
- 商品毛重
- 38.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 2个独立式 | |
| 正向压降(Vf) | 1.44V@100A | |
| 直流反向耐压(Vr) | 600V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 230A | |
| 反向电流(Ir) | 50uA@600V | |
| 工作结温范围 | -55℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 1.5kA |
商品概述
VS - UFL230FA60绝缘模块在紧凑的行业标准SOT - 227封装中集成了两个先进的超快恢复整流器。二极管结构及其寿命控制提供了超软恢复电流波形，同时具备整体性能、耐用性和可靠性。这些器件适用于高频应用，其中开关能量并非总能量的主要部分，例如在焊接机、开关电源、DC/DC转换器的输出整流阶段。其极其优化的存储电荷和低恢复电流可减少开关元件（和缓冲器）的过度损耗以及电磁干扰/射频干扰。
商品特性
- 两个完全独立的二极管
- 完全绝缘封装
- 超快、软反向恢复，具有高工作结温（TJ最大值 = 175°C）
- 低正向压降
- 针对功率转换进行优化：适用于焊接和工业开关电源应用
- 易于使用和并联
- 行业标准外形
- 通过UL认证，文件编号E78996
- 为工业级设计并通过认证
应用领域
- 焊接机
- 开关电源
- DC/DC转换器
