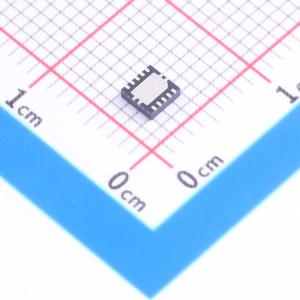

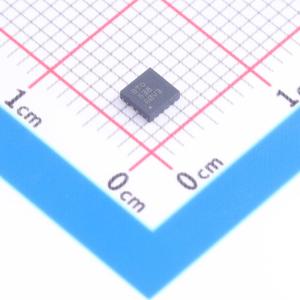

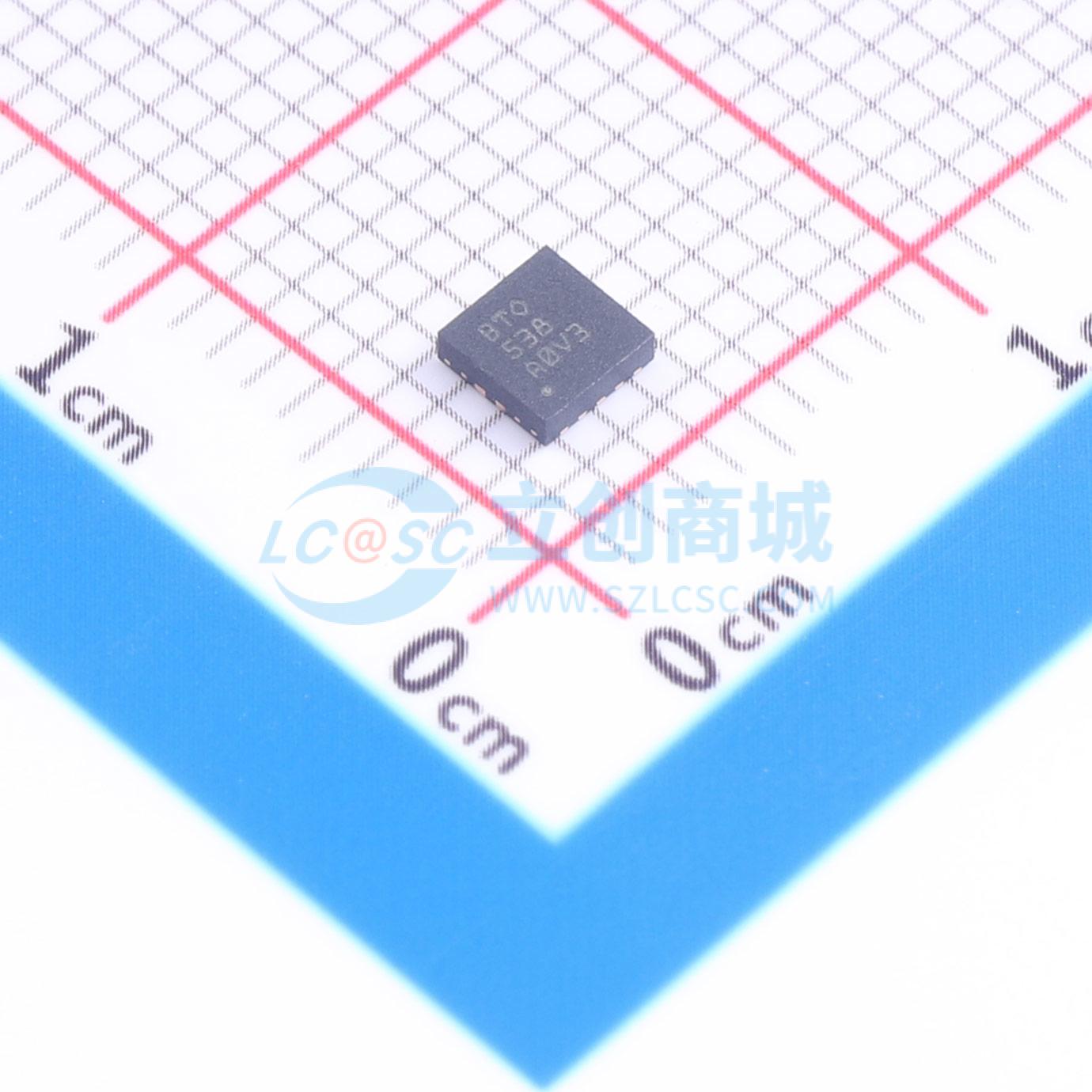

TPS74801DRCRM3

1.5A低 dropout 线性稳压器，带可编程软启动

品牌名称: TI(德州仪器)
商品型号: TPS74801DRCRM3
商品编号: C20918469
商品封装: DFN-10(3x3)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	压差	60mV@(1.5A)
	功能特性	使能控制；工作状态指示；可调软启动；过流保护；热关断；输出放电
	工作温度	-40℃~+150℃
	输出类型	可调
	输出通道数	1

商品概述

TPS748是一款1.5A低压差(LDO)线性稳压器，为多种应用提供易用、稳健的电源管理解决方案。用户可编程软启动通过减少启动时的电容浪涌电流，最大限度降低输入电源的压力。软启动为单调特性，设计用于为多种不同类型的处理器和ASIC供电。使能输入和电源正常输出允许轻松与外部稳压器进行排序。这种完全的灵活性允许配置满足FPGA、DSP以及其他有特殊启动要求应用的排序需求的解决方案。精密基准和误差放大器为新款芯片在负载、线路、温度和工艺范围内提供1%精度。该器件可与任何大于等于2.2μF的电容稳定工作，完整规格覆盖结温范围-40℃ 至 +125℃。TPS748提供小型3mm × 3mm VSON-10封装，可实现极小的整体解决方案尺寸，该器件同时提供5mm × 5mm VQFN-20封装。

商品特性

VOUT范围:0.8V 至 3.6V
极低VIN范围:0.8V 至 5.5V
VBIAS范围:2.7V 至 5.5V
低压差:1.5A输出、VBIAS = 5V时典型值为60mV
电源正常(PG)输出允许电源监控，或为其他电源提供排序信号
新款芯片在线路、负载和温度范围内精度为1%
旧款芯片在线路、负载和温度范围内精度为2%
可编程软启动可提供线性电压启动
VBIAS允许低VIN工作并具备良好的瞬态响应
可与任何大于等于2.2μF的输出电容稳定工作
提供小型3mm × 3mm × 1mm VSON-10和5mm × 5mm VQFN-20封装

应用领域

企业级网络附加存储
机架服务器
网卡(NIC)
商用网络和服务器PSU

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	3.6V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	60dB@(1kHz)
