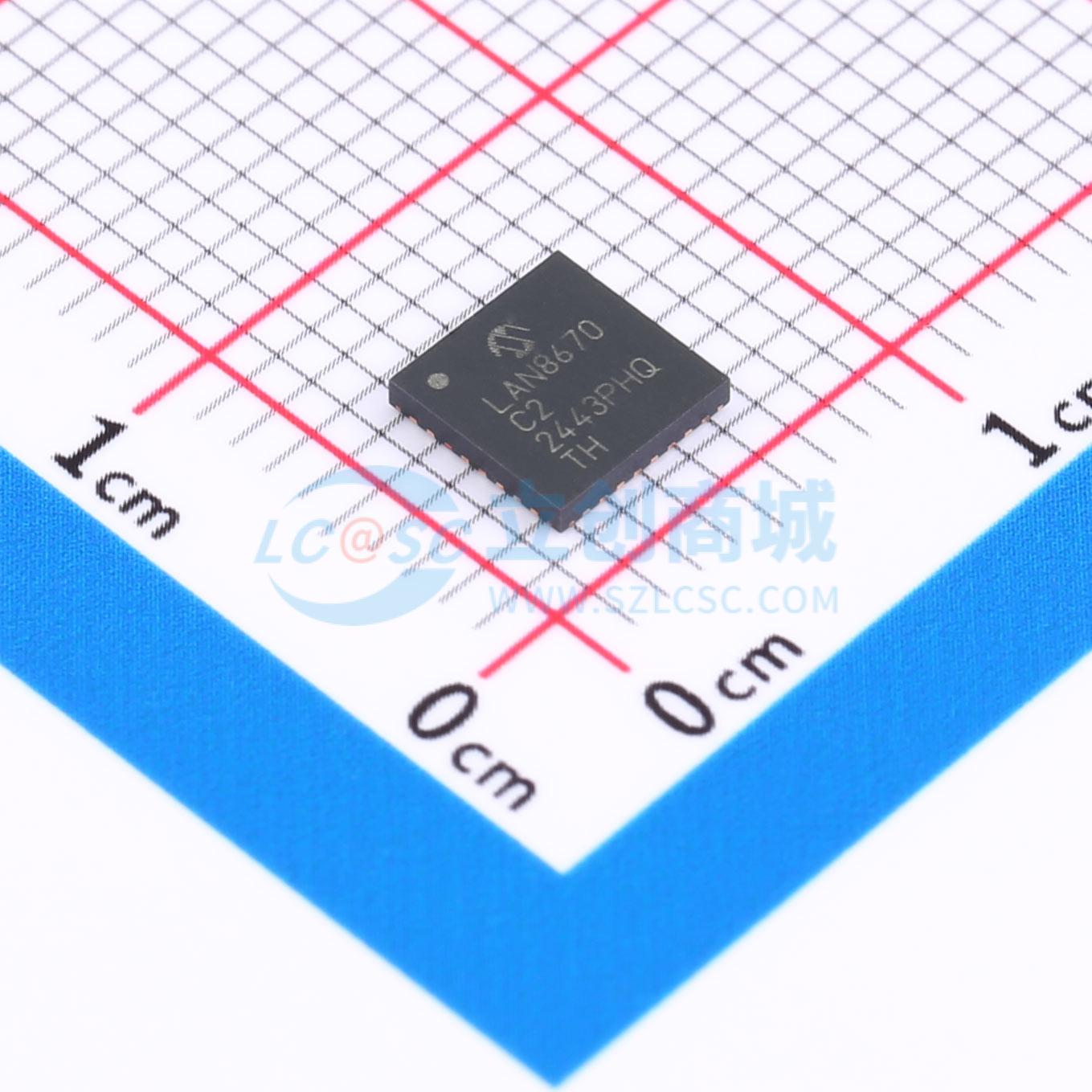

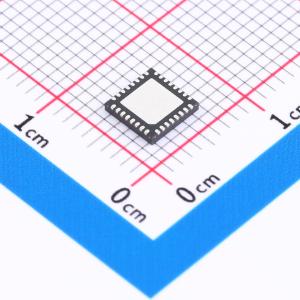

LAN8670C2-E/LMX

10BASE-T1S以太网PHY收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款高性能的10BASE-T1S单对以太网PHY收发器，用于通过一对导体进行10 Mbit/s半双工网络通信。在传感器/执行器网络中使用标准以太网技术，通过消除传统网络技术所需的网关来降低应用成本。能够将多个PHY连接到一个公共混合网段上，通过减少电缆和交换机端口进一步节省实施成本。设计用于高可靠性、成本敏感的汽车、工业、楼宇自动化以及传感器/执行器应用。
品牌名称: MICROCHIP(美国微芯)
商品型号: LAN8670C2-E/LMX
商品编号: C20901523
商品封装: VQFN-32-EP(5x5)
包装方式: 托盘
商品毛重: 0.08克(g)

商品参数

	属性	参数值
	数据速率	10Mbit/s
	工作电压	3.3V
	工作温度	-40℃~+125℃
	功能特性	低功耗模式；内置温度传感器；电缆诊断；IEEE1588时间戳；欠压锁定(UVLO)

商品概述

LAN8670/1/2是一款高性能10BASE-T1S单对以太网PHY收发器，支持通过单对导线进行10 Mbit/s半双工网络通信。在传感器/执行器网络中使用标准以太网技术，可消除传统网络技术所需的网关，从而降低应用成本。能够将多个PHY连接到公共混合段，通过减少布线和交换机端口进一步节省实施成本。LAN8670/1/2专为高可靠性、成本敏感的汽车、工业、楼宇自动化以及传感器/执行器应用而设计。

商品特性

根据IEEE Std 802.3-2022设计的高性能10BASE-T1S以太网PHY
通过单平衡线对实现10 Mbit/s速率
半双工多分支混合段，长度至少达25米，支持至少8个PHY
媒体独立接口和精简媒体独立接口
载波侦听多路访问/冲突检测媒体访问控制
物理层冲突避免
通过避免介质冲突实现高带宽利用率
为延迟敏感应用提供用于传输多个数据包的突发模式
通过为每个节点分配多个PLCA ID，最小化时间敏感应用的延迟
通过RMII支持已获专利的PLCA功能
应用控制媒体访问，用于实现无冲突的时分多址方法
支持IEEE Std 802.1AS / IEEE 1588应用
为不支持时间敏感网络的微控制器实现具有超低抖动的高精度时钟恢复
基于信用的流量整形
EtherGREEN能效技术
低功耗10BASE-T1S PHY运行
超低功耗睡眠模式
可通过MDI活动或本地WAKE_IN触发唤醒
WAKE_OUT脉冲断言
INH输出用于启用/禁用ECU电源
支持电缆故障诊断和信号质量指示
过温与欠压检测
增强的电磁兼容性/电磁干扰性能
低射频辐射
数字输出驱动强度调节
对注入电流以及网络电缆对地或对电池短路具有强鲁棒性
简单低成本的总线接口网络
单路3.3V电源供电，集成1.8V稳压器
小尺寸24引脚、32引脚和36引脚VQFN封装，具有可焊侧面
-40℃ 至 +125℃ 扩展温度范围
符合AEC-Q100认证
功能安全支持
符合ISO 26262标准的开发流程
功能安全包，包括安全手册、故障模式影响及诊断分析和相关失效分析

应用领域

车载网络与汽车区域架构
传感器/执行器网络
工业控制柜与机器控制
楼宇自动化
LED照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网收发器
	类型	以太网收发器
	端口数量	1
	MAC接口	MII；RMII
	以太网速率标准	10BASE-T1S
