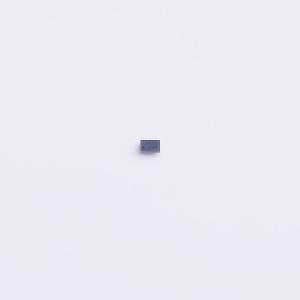

TPS61299YBHR
升压型 500mV~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS61299是一款具有95nA静态电流的同步升压转换器,支持输入电流限制和快速瞬态响应。适用于便携式设备,如智能手表、智能手环、便携医疗设备和TWS耳机。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS61299YBHR
- 商品编号
- C20882919
- 商品封装
- DSBGA-6(0.8x1.2)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 500mV~5.5V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | - | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | - | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - | |
| 功能特性 | 轻载高效模式；过流保护；负载断开 |
商品概述
TPS61299x/xA是一款同步升压转换器，具有95nA的超低静态电流和平均输入电流限制功能。该器件为使用碱性电池和纽扣电池的便携式设备提供电源解决方案。此器件在轻载条件下具有高效率，可实现长时间运行，并且平均输入电流限制功能可避免电池大电流放电。
TPS61299x/xA的输入电压范围为0.5V至5.5V，输出电压范围为1.8V至5.5V。该器件有不同版本，平均输入电流限制范围为5mA至1.9A。电流限制为1.2A的TPS61299可支持从3V输入到5V输出的转换，最大输出电流可达500mA，在200mA负载下效率约为94%。
TPS61299x/xA在输出电压为4.5V、5V或5.5V时，可选配快速负载瞬态响应功能。在快速负载瞬态情况下，当输出电流从0A瞬变到200mA时，典型建立时间为8μs。
TPS61299x在禁用时支持真正的关断功能，而TPS61299xA在禁用时支持强制直通功能。用户可根据具体应用选择其中一种。

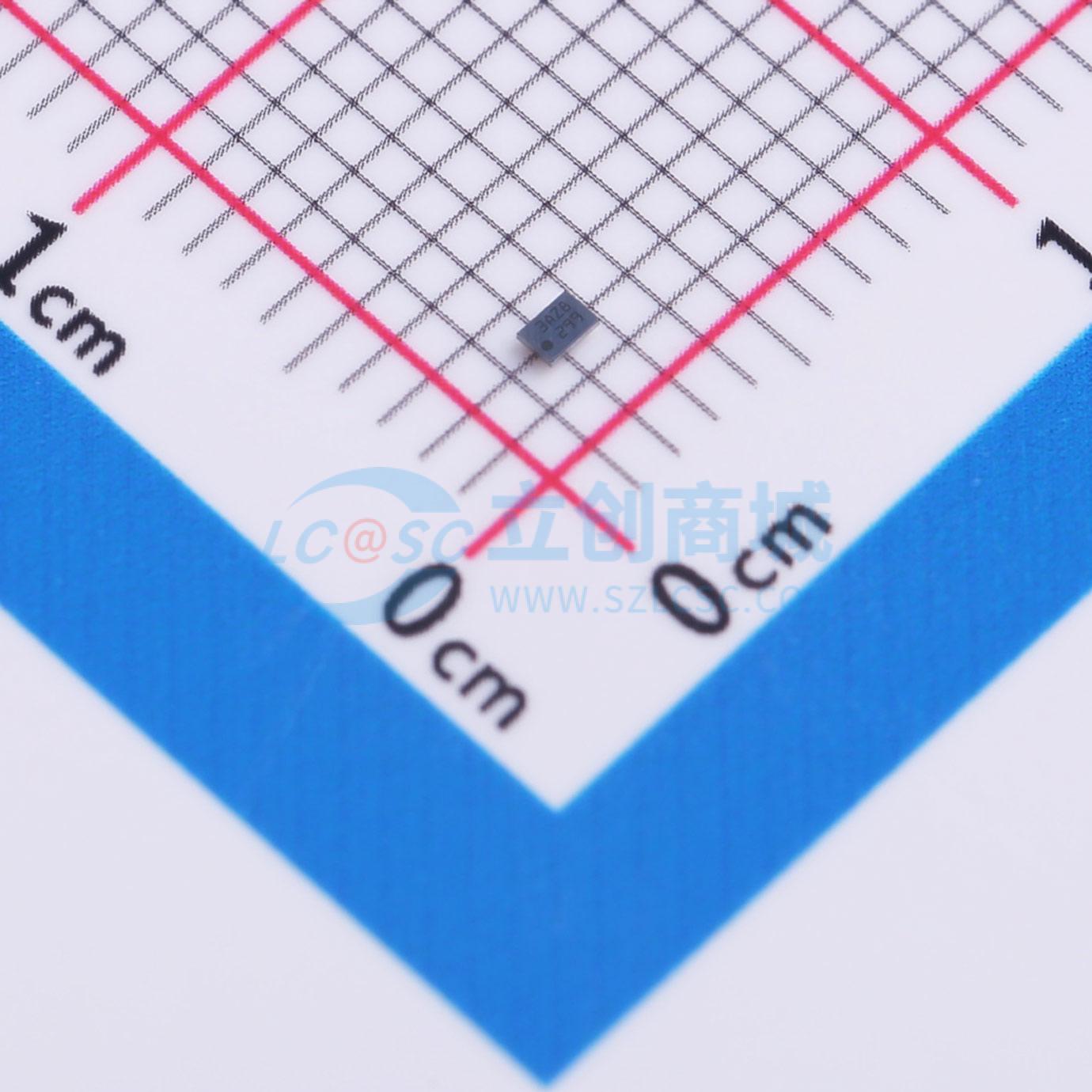

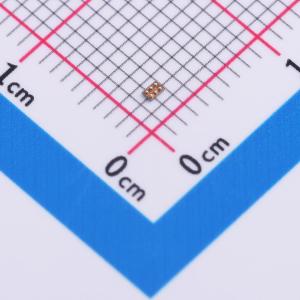

TPS61299x/xA采用6球1.2mm x 0.8mm WCSP封装和6引脚1.6mm x 1.6mm SOT563封装，尺寸非常小。
商品特性
- 输入电压范围：0.5V至5.5V
- TPS61299x的最低启动电压为0.7V
- TPS61299xA的最低启动电压为0.9V
- 对于TPS61299x，当输入信号VIN > 0.7V时，输入工作电压可低至150mV
- 对于TPS61299xA，当输入信号VIN > 0.9V时，输入工作电压可低至150mV
- 电流限制不超过1.2A的器件，输出电压范围为1.8V至5.5V
- TPS612997/A的输出电压范围为1.8V至5V
- 平均输入电流限制：5mA、25mA、50mA、100mA、250mA、500mA、1.2A、1.9A（不同版本）
- 输出端典型静态电流为95nA
- TPS61299x输入端典型关断电流为60nA
- TPS61299xA输入端典型强制直通电流为30nA
- 在VIN = 3.6V、VOUT = 5V且IOUT = 10μA时，效率高达91%
- 在VIN = 3.6V、VOUT = 5V且IOUT = 200mA时，效率高达94%
- 快速瞬态响应性能：在VIN = 3.6V、VOUT = 5V、IOUT = 0A - 200mA时，建立时间约为8μs
- TPS61299x在使能端为低电平时实现真正断开
- TPS61299xA在使能端为低电平时强制直通
- 自动PFM/PWM模式转换
- 当VIN > VOUT时自动直通
- 输出短路保护和热关断保护
- 6引脚WCSP（1.2mm x 0.8mm）/ SOT563封装（1.6mm x 1.6mm）
- 模块解决方案（集成电感）TPSM81299
应用领域
- 智能手表、智能手环
- 便携式医疗设备
- 真无线立体声（TWS）耳机
- 光模块
