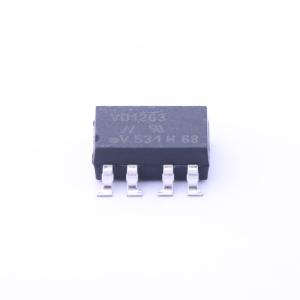

温馨提醒：图片仅供参考，商品以实物为准
VO1263AAC
DC输入 隔离电压(rms):5300V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- VISHAY(威世)
- 商品型号
- VO1263AAC
- 商品编号
- C222569
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 管装
- 商品毛重
- 0.571克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.3V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 2 | |
| 集射极饱和电压(VCE(sat)) | - | |
| 上升时间(tr) | - | |
| 下降时间 | - | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | - |
商品概述
VO1263AB和VO1263AAC光伏MOSFET驱动器由两个与两个光电二极管阵列光耦合的LED组成。光电二极管阵列为驱动大功率MOSFET晶体管提供具有足够电压和电流的浮动电源。光耦合提供高输入/输出隔离电压。为了关断MOSFET，需要一个外部电阻（栅极到源极）来进行栅极放电。
商品特性
- 高开路电压，典型值高达14.6 V
- 高短路电流，典型值高达42 μA，无铅
- 隔离测试电压5300 VRMS e3
- 逻辑兼容输入
- 高可靠性，符合RoHS标准
应用领域
- 高端驱动器
- 固态继电器
- 浮动电源
- 功率控制
- 数据采集
- 自动测试设备
- 隔离开关
