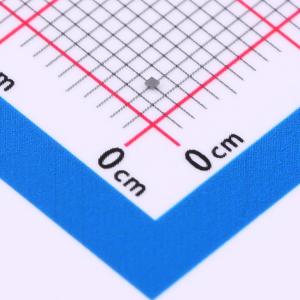

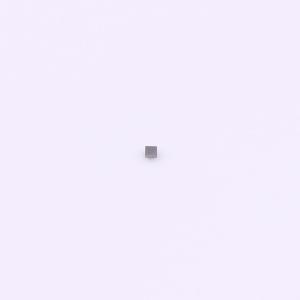

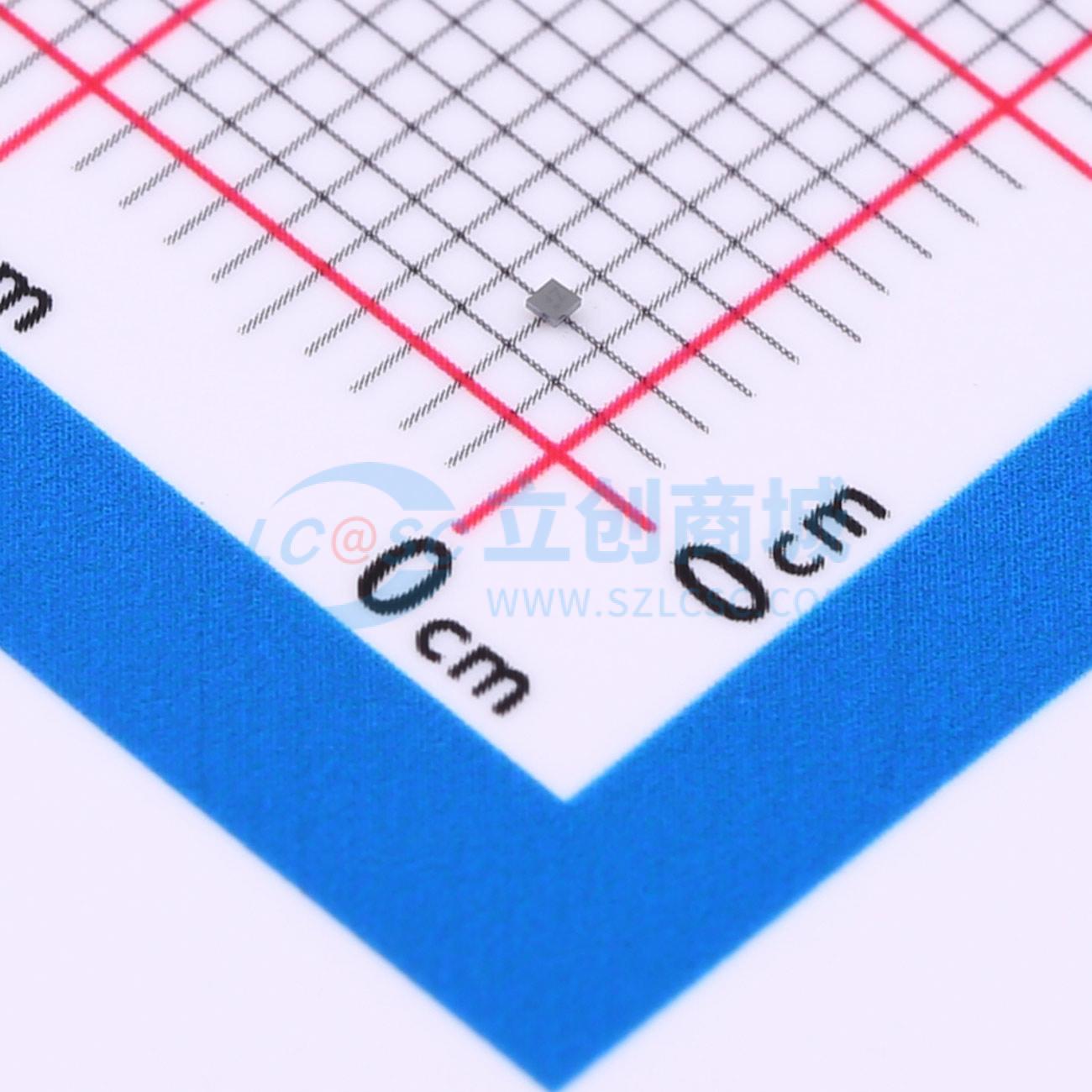

TPS7A2133BPYWDJ

500mA、低噪声、低IQ、高PSRR LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7A21 是一款超小型低压降 (LDO) 线性稳压器，可提供 500mA 的输出电流。该器件可提供低噪声、高 PSRR 和出色的负载和线路瞬态性能，符合射频和其他敏感模拟电路的要求。采用创新的设计技术，无需添加外部噪声旁路电容即可提供低噪声性能。
品牌名称: TI(德州仪器)
商品型号: TPS7A2133BPYWDJ
商品编号: C20845354
商品封装: DSBGA-4
包装方式: 编带
商品毛重: 0.018克(g)

商品参数

商品概述

TPS7A21 是一款超小型低压降 (LDO) 线性稳压器，可提供 500mA 的输出电流。该器件可提供低噪声、高 PSRR 和出色的负载和线路瞬态性能，符合射频和其他敏感模拟电路的要求。采用创新的设计技术，无需添加外部噪声旁路电容即可提供低噪声性能。TPS7A21 器件具有低静态电流，非常适合用于电池供电系统。输入电压范围为 2.0V 至 6.0V，输出电压范围为 0.8V 至 5.5V，可满足各种系统要求。内部精密基准电路可实现出色的精度，可在负载、线路和温度范围内提供高达 1.5% 的最大输出电压容差。内部软启动电路可帮助控制浪涌电流，因此可在启动过程中更大程度地降低输入电压降。该 LDO 在与小型陶瓷电容器搭配使用时可保持稳定，因此可实现小尺寸的总体解决方案。借助具有内部控制下拉电阻器的智能使能输入电路，即使在 EN 引脚未连接时也能让 LDO 保持禁用状态，有助于省去原本需要用于下拉 EN 输入的外部元件。

商品特性

超低 IQ：6.5 μA
输入电压范围：2.0V 至 6.0V
输出电压范围：0.8V 至 5.5V（50 mV 阶跃）
高 PSRR：1kHz 时为 91dB
低输出电压噪声：7.7 μV RMS
低压降：在 500 mA 下为 175 mV（最大值）(2.5V VOUT)
输出电压容差：±1.5%（线路、负载和温度范围）
支持多种陶瓷电容器：1 μF 至 200 μF
工作结温：-40℃ 至 +125℃
封装：出色的 0.602mm × 0.602mm DSBGA 封装

应用领域

手机和平板电脑
可穿戴设备
IP 摄像机
便携式医疗设备
智能仪表和现场变送器
RF、PLL、VCO 和时钟电源
电机驱动器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6V
	输出电压	800mV~5.5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	91dB@(1kHz)
	压差	175mV@(500mA)

	属性	参数值
	静态电流(Iq)	6.5uA
	噪声	7.7uVrms
	特性	软启动；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
