温馨提醒：图片仅供参考，商品以实物为准

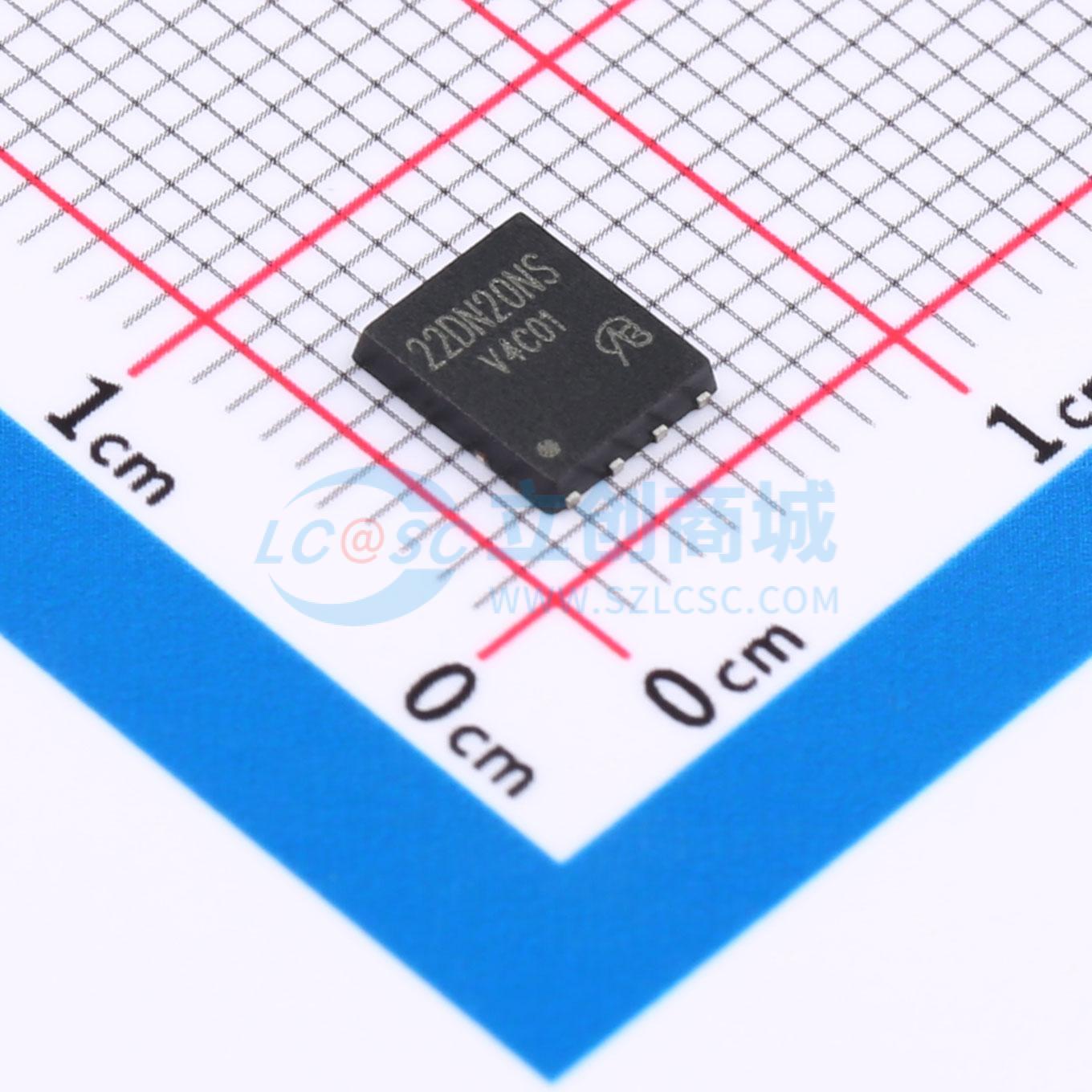

BSC22DN20NS3 G-VB
1个N沟道 耐压:200V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DFN8(5X6)；N—Channel沟道,200V；30A；RDS(ON)=38mΩ@VGS=10V,VGS=20V；Vth=2~4V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- BSC22DN20NS3 G-VB
- 商品编号
- C20755649
- 商品封装
- DFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 43mΩ@7.5V | |
| 耗散功率(Pd) | 66.6W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 38nC@10V | |
| 输入电容(Ciss) | 1.38nF | |
| 反向传输电容(Crss) | 11pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 142pF |
商品特性
- 雷电技术优化了 RDS(on)、Qg、Qsw 和 Qoss 的平衡
- 100%进行了栅极电阻(Rg)和非钳位感性开关(UIS)测试
应用领域
-固定电信-直流-直流转换器-初级和次级侧开关-同步整流-LED照明-电源-D类放大器
