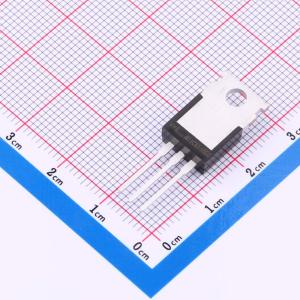

温馨提醒：图片仅供参考，商品以实物为准
SM1A50NHF-VB
1个N沟道 耐压:100V 电流:180A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N型场效应晶体管，采用Trench技术技术，适用于各种高功率电源管理和功率控制应用。TO220；N—Channel沟道,100V；180A；RDS(ON)=3mΩ@VGS=10V,VGS=20V；Vth=2.5~3.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- SM1A50NHF-VB
- 商品编号
- C20755259
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 180A | |
| 导通电阻(RDS(on)) | 3mΩ@10V | |
| 耗散功率(Pd) | 250W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 125nC@10V | |
| 输入电容(Ciss) | 5.78nF | |
| 反向传输电容(Crss) | 305pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 3.07nF |
商品特性
- 沟槽功率MOSFET
- 低热阻封装
- 通过AEC-Q101认证
- 100%进行栅极电阻(Rg)和非钳位感性开关(UIS)测试
- 符合RoHS标准
- 无卤
应用领域
- 用于移动计算
- 负载开关
- 笔记本电脑适配器开关
- DC/DC转换器
