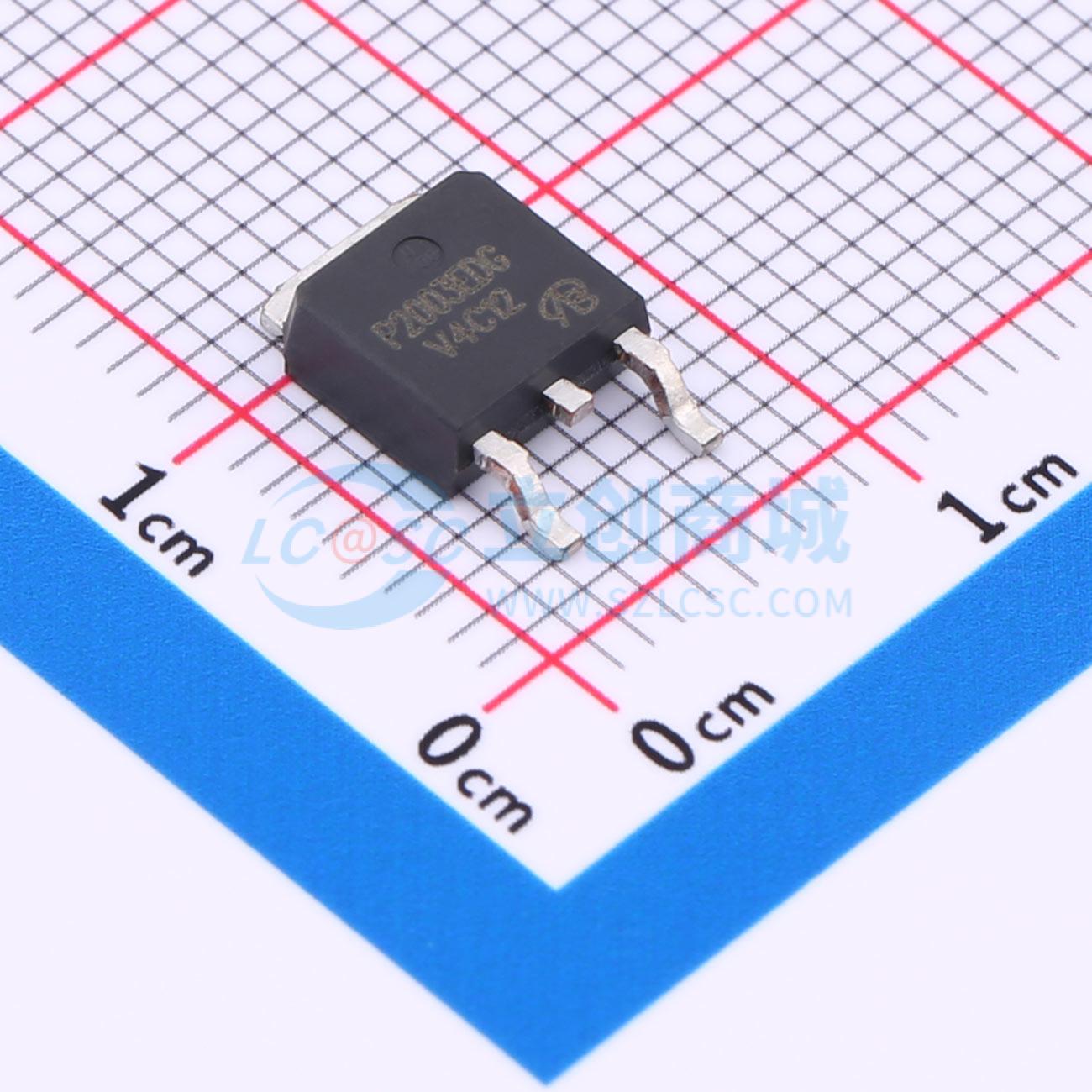

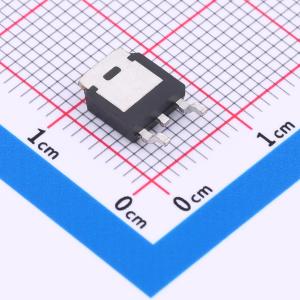

温馨提醒：图片仅供参考，商品以实物为准
P2003EDG-VB
1个P沟道 耐压:30V 电流:40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单P沟道场效应晶体管，采用Trench工艺，适用于对功耗要求较低、信号稳定性要求较高的各种模块和领域，包括但不限于低功耗电源管理、信号放大、逆变器控制和数字电路控制等领域。TO252；P—Channel沟道,-30V；-40A；RDS(ON)=18mΩ@VGS=10V,VGS=20V；Vth=-1~-2.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- P2003EDG-VB
- 商品编号
- C20755205
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.362克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 25mΩ@4.5V | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 38nC@10V | |
| 输入电容(Ciss) | 1.455nF | |
| 反向传输电容(Crss) | 145pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 180pF |
商品特性
- TrenchFET功率MOSFET
- 最高结温175°C
- 极低的Qgd降低了通过V平台时的功率损耗
- 100%进行Rg和UIS测试
- 符合RoHS标准
- 无卤
应用领域
- 电源
- 次级同步整流
- DC/DC转换器
- 电动工具
- 电机驱动开关
- DC/AC逆变器
- 电池管理
