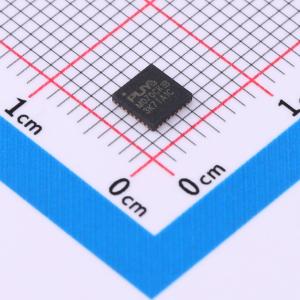

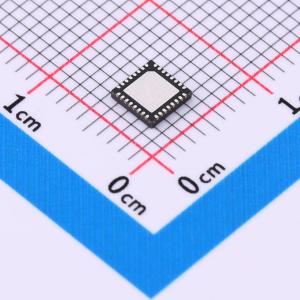

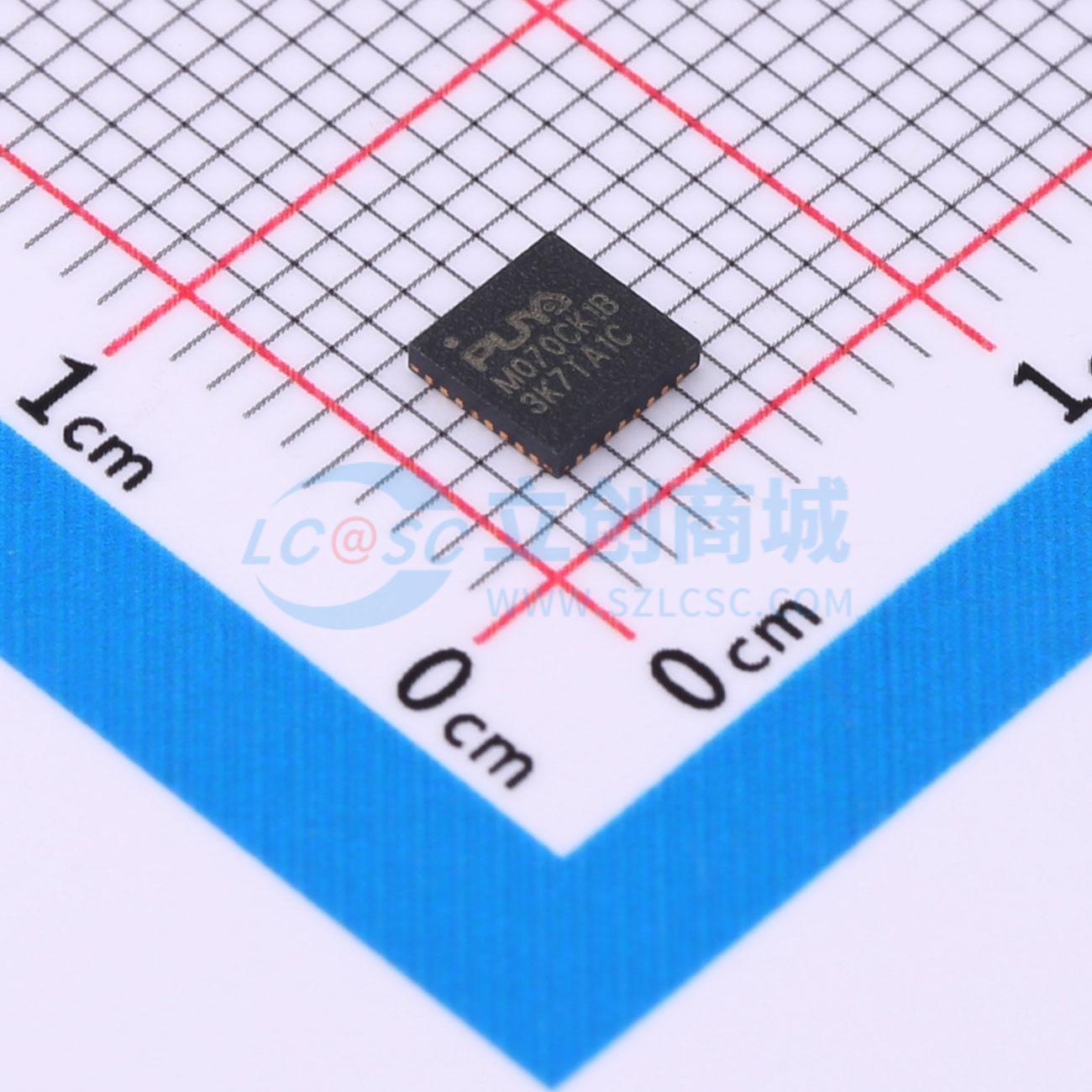

温馨提醒：图片仅供参考，商品以实物为准
PY32M070K1BU7TR-C
32位ARM Cortex-M0+微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- PUYA(普冉)
- 商品型号
- PY32M070K1BU7TR-C
- 商品编号
- C20754746
- 商品封装
- QFN-32-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.0796克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 72MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 16KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 28 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 2V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
PY32M070-C系列微控制器采用高性能的32位ARM Cortex-M0+内核，是一款宽电压工作范围的MCU。其内置高达128KB的Flash存储器和16KB的SRAM，最高工作频率可达72MHz。该系列提供多种封装类型。芯片集成了多路I²C、SPI、USART等通信外设，1路12位ADC，2路DAC，13个定时器，3路比较器以及2路运算放大器。PY32M070-C系列的工作温度范围为-40 ~ 105℃，工作电压范围为2.0 ~ 5.5V。芯片提供睡眠和停止低功耗工作模式，能够满足不同的低功耗应用需求。该系列微控制器适用于多种应用场景。
商品特性
- 32位ARM Cortex-M0+内核
- 最高72 MHz工作频率
- 最大128KB Flash存储器
- 最大16KB SRAM
- 内部高速时钟(HSI) 4/8/16/22.12/24 MHz
- 内部低速时钟(LSI) 32.768 kHz
- 外部高速晶振(HSE) 4 ~ 32 MHz (PF0)
- 外部低速晶振(LSE) 32.768 kHz (PC14)
- PLL支持对HSE/HSI的2倍频及3倍频
- 工作电压：2.0 ~ 5.5 V
- 低功耗模式：睡眠和停止
- 上电/掉电复位 (POR/PDR)
- 欠压复位 (BOR)
- 可编程的电压检测 (PVD)
- 多达28个I/O，均可作为外部中断
- 7通道DMA控制器
- 1个12位ADC，支持最多11个外部输入通道，输入电压转换范围：0 ~ VCCA
- 2个12位DAC，支持2个通道
- 支持3路比较器
- 2路运算放大器
- 1个16位高级控制定时器（TIM1）
- 1个32位通用定时器 (TIM2)
- 5个16位通用定时器 (TIM3/14/15/16/17)
- 2个基本定时器(TIM6/TIM7)
- 1个低功耗定时器(LPTIM)，支持从低功耗模式唤醒
- 1个独立看门狗定时器 (IWDG)
- 1个窗口看门狗定时器 (WWDG)
- 1个SysTick定时器
- RTC
- 最多2个串行外设接口(SPI)，带I²S功能
- 最多4个通用同步/异步收发器(USART)，支持自动波特率检测，其中2个支持ISO7816、LIN、IrDA
- 最多2个I²C接口，支持标准模式 (100 kHz)、快速模式 (400 kHz)，支持7位/10位寻址模式，其中一个支持SMBus/PMBus
- 硬件CRC-32模块
- 硬件32位除法器（DIV）
- UID
- 串行调试 (SWD)
- 工作温度：-40 ~ 105℃
- 封装：QFN32，SSOP24，QFN24
