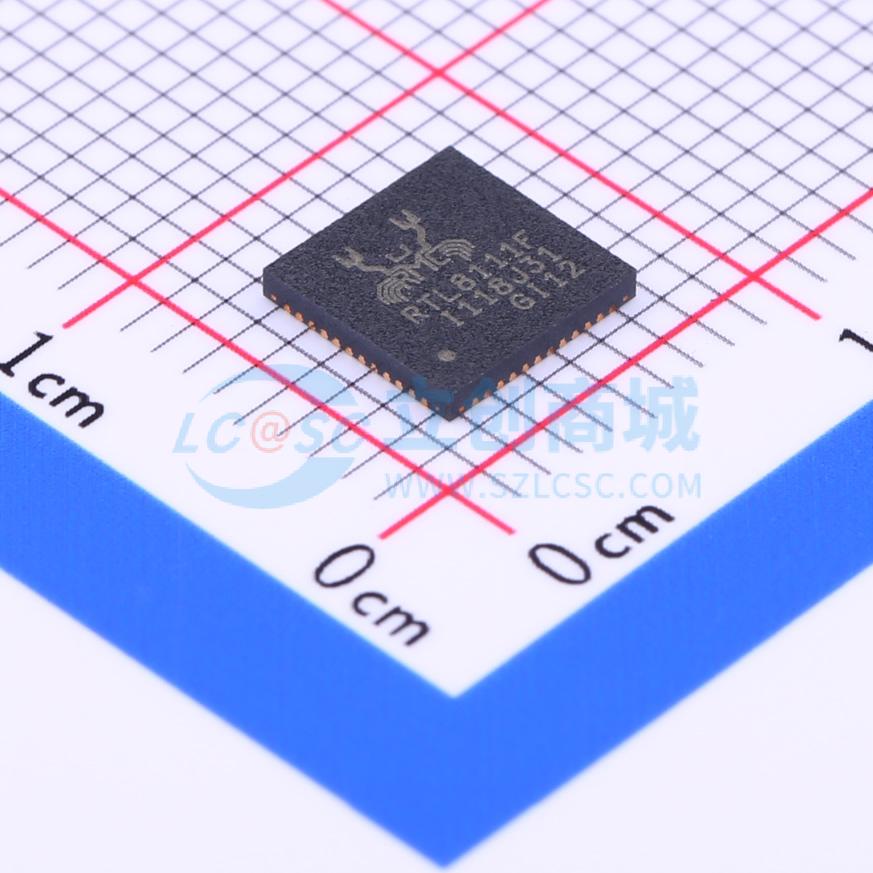

RTL8111F-CG

瑞昱 RTL8111F-CG 千兆以太网控制器结合了三速 IEEE 802.3 兼容的媒体访问控制器（MAC）与三速以太网收发器、PCI Express 总线控制器和嵌入式存储器。通过先进的DSP技术和混合信号技术，RTL8111F能够在CAT 5 UTP电缆或仅支持10Mbps的CAT 3 UTP电缆上提供高速传输。为确保在高速下的强大传输和接收能力，实现了诸如交叉检测和自动校正、极性校正、自适应均衡、串扰消除、回声消除、时序恢复以及错误校正等功能。

RTL8111F支持用于主机通信并具备电源管理功能的PCI Express 1.1总线接口，并符合IEEE 802.3u规范对于10/100Mbps以太网的要求以及IEEE 802.3ab规范对于1000Mbps以太网的要求。它还支持辅助电源自动检测功能，并将自动配置PCI配置空间中的相关PCI电源管理寄存器位。RTL8111F具有嵌入式的单次可编程（OTP）存储器来替代外部EEPROM（93C46/93C56/93C66）。

为了实现最高效的电源管理，RTL8111F支持现代操作系统能够使用的高级配置电源管理接口（ACPI）。同时支持PCI MSI（消息信号中断）和MSI-X。

除了ACPI特性外，在ACPI和APM（高级电源管理）环境中都支持远程唤醒（包括AMD Magic Packet和Microsoft Wake-up帧）。为了从深度关机状态（例如D3cold，即主电源关闭只有辅助电源存在）支持WOL（Wake-on-LAN），辅助电源必须能够为RTL8111F提供所需的电力。

RTL8111F支持协议卸载。它将一些最常见的协议卸载到NIC硬件上，以防止意外唤醒并进一步降低功耗。当处于D3节能状态时，RTL8111F可以卸载ARP（IPv4）和NS（IPv6）协议。

RTL8111F支持ECMA（欧洲计算机制造商协会）针对睡眠主机的标准代理。该标准指定了通过代理维护网络连接性和存在感，以便延长高功率主机的休眠时间。它代表主机处理某些网络任务，使主机能够更长时间地保持休眠模式。运行代理所需的行为包括生成回复包、忽略包以及唤醒主机。

RTL8111F支持IEEE 802.3az-2010，也称为节能以太网（EEE）。IEEE 802.3az-2010与IEEE 802.3媒体访问控制（MAC）子层一起工作，以支持低功耗空闲模式操作。当以太网网络链路利用率较低时，EEE允许链路两侧的系统节省电力。

RTL8111F完全符合微软NDIS5、NDIS6（IPv4, IPv6, TCP, UDP）校验和及分段任务卸载（大发送和巨发送）特性，并支持IEEE 802 IP第2层优先级编码和IEEE 802.1Q虚拟桥接局域网（VLAN）。上述特性有助于降低CPU使用率，特别是在作为网络服务器运行时对性能有益。

RTL8111F支持接收端缩放（RSS），通过对传入的TCP连接进行哈希处理并将接收数据处理负载平衡分配给多个CPU，从而提高每秒事务数和每秒连接数，增加网络吞吐量。

该设备还具有互连PCI Express技术。PCI Express是一种高带宽、低引脚数、串行互连技术，相比传统PCI提供了显著的性能改进，同时也保持了与现有PCI基础设施的软件兼容性。

RTL8111F适用于多种市场细分和新兴应用领域，如台式机、移动设备、工作站、服务器、通信平台和嵌入式应用。
