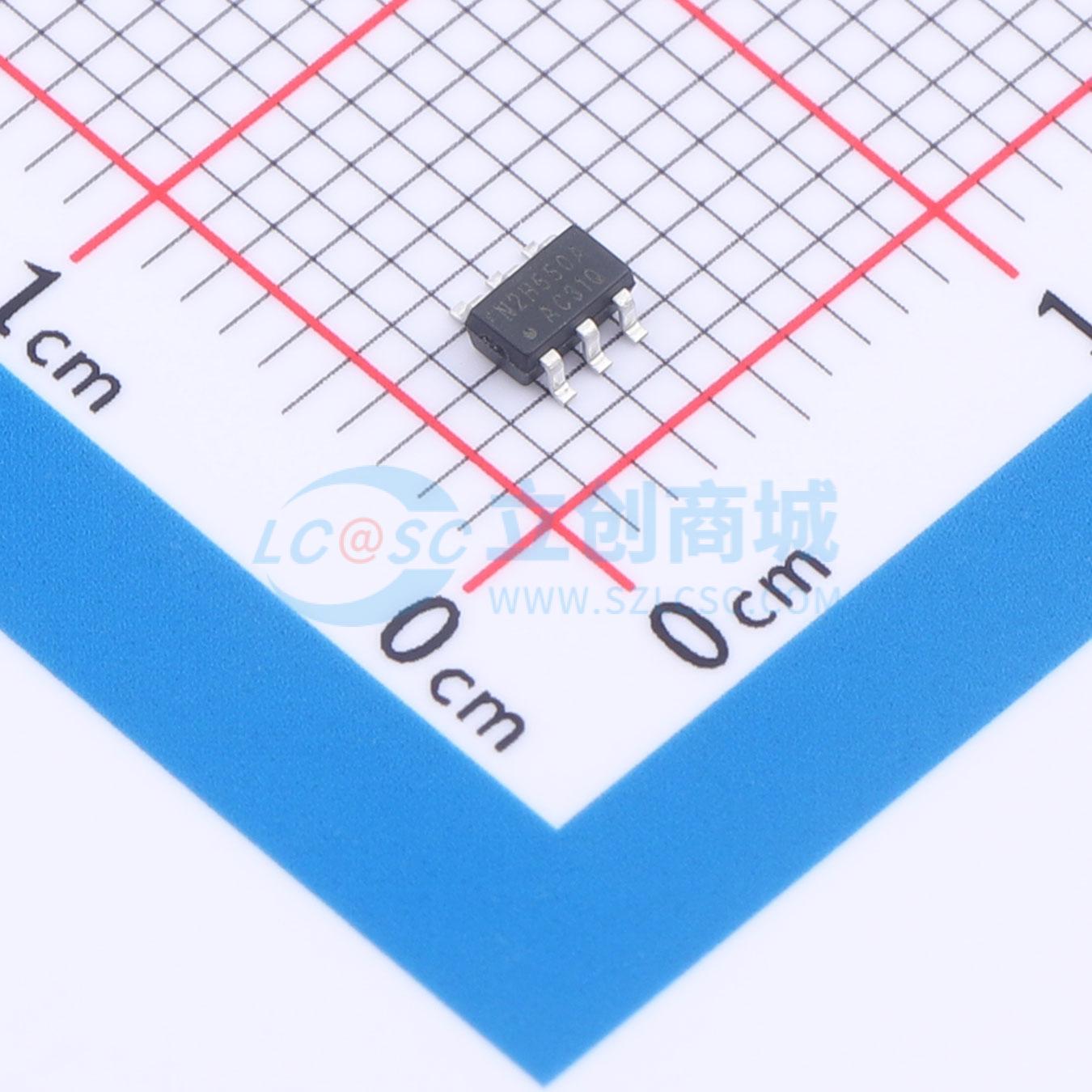

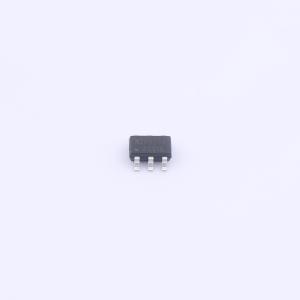

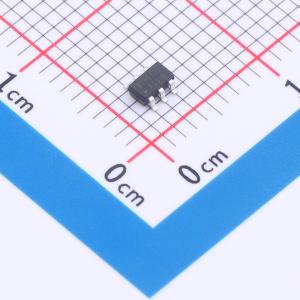

LWN2H550AT
N沟道功率MOSFET
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LWN2H550AT采用沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于多种应用场景。其封装形式为SOT23 - 6L，符合RoHS标准和无卤标准
- 商品型号
- LWN2H550AT
- 商品编号
- C20630390
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.047667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 1.2A | |
| 导通电阻(RDS(on)) | 550mΩ@10V | |
| 耗散功率(Pd) | 1.6W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.5nC@10V | |
| 输入电容(Ciss) | 461pF | |
| 反向传输电容(Crss) | 8.5pF | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 11.6pF | |
| 栅极电压(Vgs) | ±20V |
