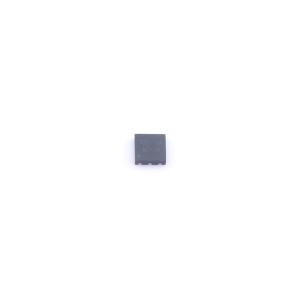

温馨提醒：图片仅供参考，商品以实物为准
LWN2H550AD2
N沟道功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LWN2H550AD2采用沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于多种应用场景。其封装形式为DFN2*2 6L，符合ROHS标准和无卤标准
- 商品型号
- LWN2H550AD2
- 商品编号
- C20630389
- 商品封装
- DFN2x2-6L
- 包装方式
- 编带
- 商品毛重
- 0.041333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 550mΩ@10V | |
| 耗散功率(Pd) | 3W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.5nC@10V | |
| 输入电容(Ciss) | 461pF | |
| 反向传输电容(Crss) | 8.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 11.6pF |
商品概述
LWN2H550AD2采用沟槽技术和设计，可在低栅极电荷下提供出色的导通电阻RDS(ON)，适用于多种应用场景。其封装形式为DFN2*2-6L，符合ROHS标准和无卤标准。
商品特性
- 快速开关
- 低栅极电荷和导通电阻RDS(ON)
- 低反向传输电容
应用领域
- 直流-直流转换器
- 便携式设备
- 电源管理
