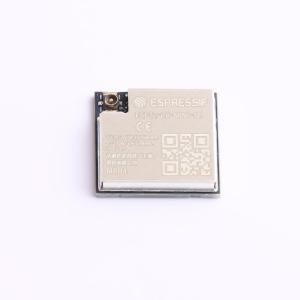

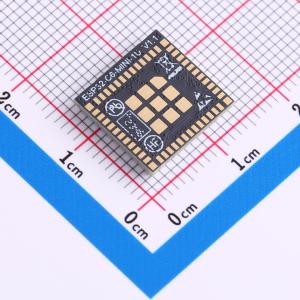

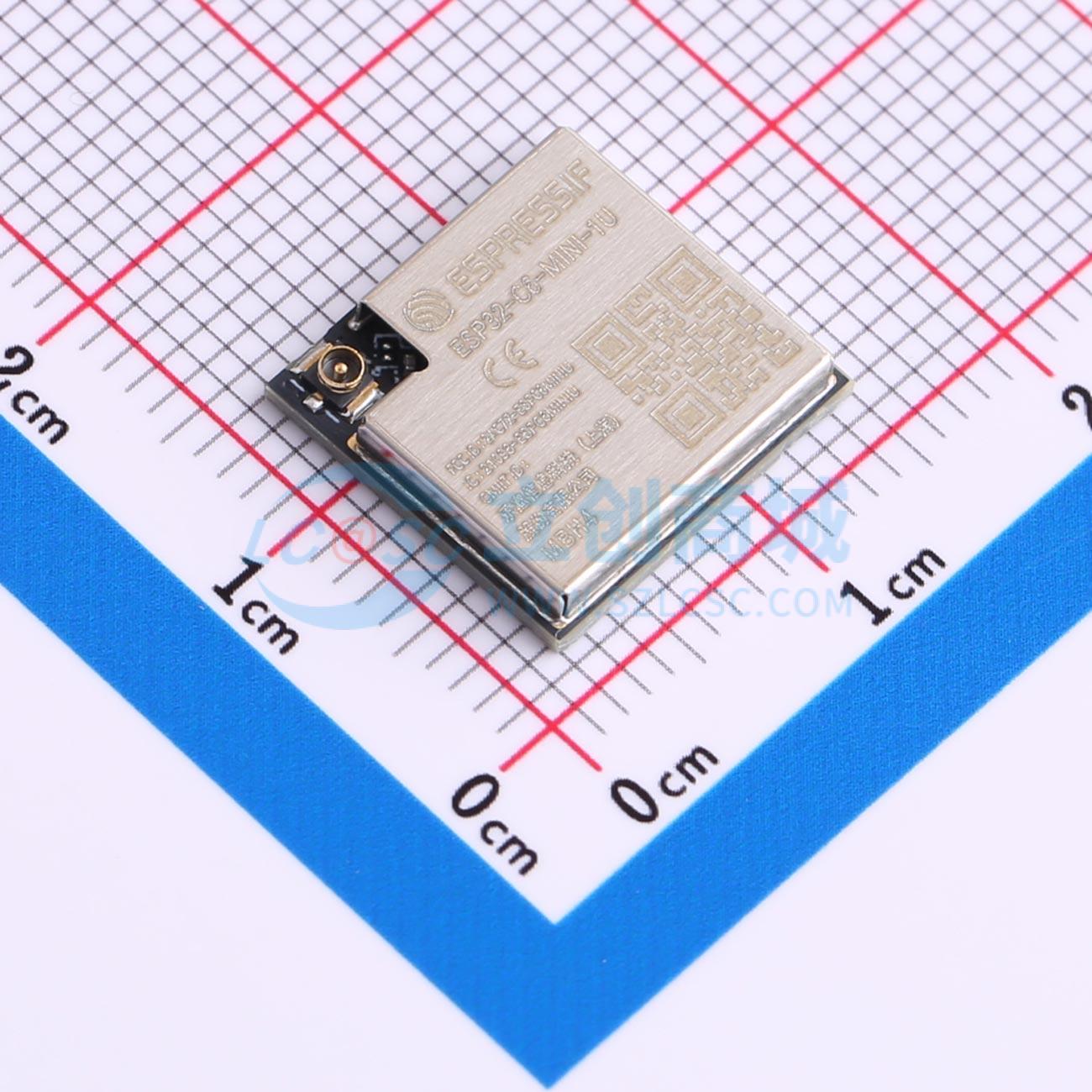

ESP32-C6-MINI-1U-H4

不带固件 2.4 GHz Wi-Fi6，Bluetooth 5 (LE)，Zigbee及Thread模组

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ESP32-C6-MINI-1 和ESP32-C6-MINI-1U 是通用型Wi-Fi、IEEE 802.15.4 和低功耗蓝牙(Bluetooth LE) 模组，功能强大，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。ESP32-C6-MINI-1 采用PCB 板载天线，ESP32-C6-MINI-1U 采用连接器连接外部天线。两款模组均配置了SPI flash，最大可选8 MB。该款模组采用的是ESP32-C6FH4/ESP32-C6FH8 芯片，搭载RISC-V 32 位单核处理器。
品牌名称: ESPRESSIF(乐鑫)
商品型号: ESP32-C6-MINI-1U-H4
商品编号: C20627095
商品封装: SMD,13.2x12.5mm
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

ESP32-C6-MINI-1 和 ESP32-C6-MINI-1U 是通用型 Wi-Fi、IEEE 802.15.4 和低功耗蓝牙模组，功能强大，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。ESP32-C6-MINI-1 采用 PCB 板载天线，ESP32-C6-MINI-1U 采用连接器连接外部天线。两款模组均配置了 SPI flash，最大可选 8 MB。该款模组采用的是 ESP32-C6FH4/ESP32-C6FH8 芯片，搭载 RISC-V 32 位单核处理器。

商品特性

内置 ESP32-C6FH4/ESP32-C6FH8 芯片，RISC-V 32 位单核处理器，支持高达 160 MHz 的时钟频率
ROM：320 KB，HP SRAM：512 KB，LP SRAM：16 KB，flash 最大可选 8 MB
Wi-Fi 工作在 2.4 GHz 频段，1T1R，工作信道中心频率范围：2412~2484 MHz
支持 IEEE 802.11ax 协议，包括仅 20 MHz 非接入点工作模式、MCS0~MCS9、上行下行正交频分多址接入、下行多用户多输入多输出、波束成形接收端、信道质量指示、双载波调制、空间复用、目标唤醒时间
完全兼容 IEEE 802.11b/g/n 协议，支持 20 MHz 和 40 MHz 频宽，数据速率高达 150 Mbps，支持无线多媒体、帧聚合、立即块确认、分片和重组、传输机会、Beacon 自动监测、4× 虚拟 Wi-Fi 接口，同时支持基础结构型网络 Station 模式、SoftAP 模式、Station + SoftAP 模式和混杂模式，支持 802.11mc FTM
低功耗蓝牙通过 Bluetooth 5.3 认证，支持 Bluetooth mesh、高功率模式、速率支持 125 Kbps、500 Kbps、1 Mbps、2 Mbps、广播扩展、多广播、信道选择算法 #2、功率控制，Wi-Fi 与蓝牙共存，共用同一个天线
兼容 IEEE 802.15.4-2015 协议，工作在 2.4 GHz 频段，支持 OGPSK PHY，数据速率：250 Kbps，支持 Thread 1.3，支持 Zigbee 3.0
外设包括 GPIO、SPI、并行 IO、UART、I2C、I2S、RMT、脉冲计数器、LED PWM、USB 串口/JTAG 控制器、MCPWM、SDIO 2.0 从机控制器、GDMA、TWA 控制器、片上 JTAG 调试功能、事件任务矩阵、ADC、温度传感器、系统定时器、通用定时器、看门狗定时器
模组集成 40 MHz 集成晶振
天线选型：板载 PCB 天线或通过连接器连接外部天线
工作电压/供电电压：3.0~3.6 V
工作环境温度：-40~85℃ 版模组或 -40~105℃ 版模组
认证包括 RF 认证和环保认证
测试包括 HTOL、HTSL、AMAST、TCT、ESD

应用领域

智能家居
工业自动化
医疗保健
消费电子产品
智慧农业

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	WiFi模块
	核心芯片	ESP32-C6FH4
	接口类型	I2C；GPIO；UART；SPI；SDIO；USB
	频率	2.4GHz
	发射功率	20.5dBm
	工作电压	3V~3.6V

	属性	参数值
	接收电流	73mA
	发送电流	382mA
	接收灵敏度	-105.5dBm
	工作温度	-40℃~+105℃
	功能特性	集成蓝牙功能；集成Zigbee功能；支持USB接口
