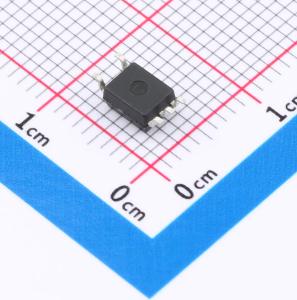

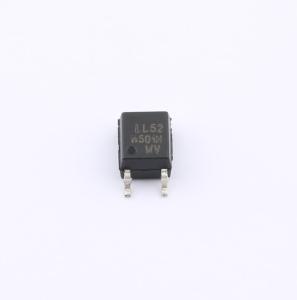

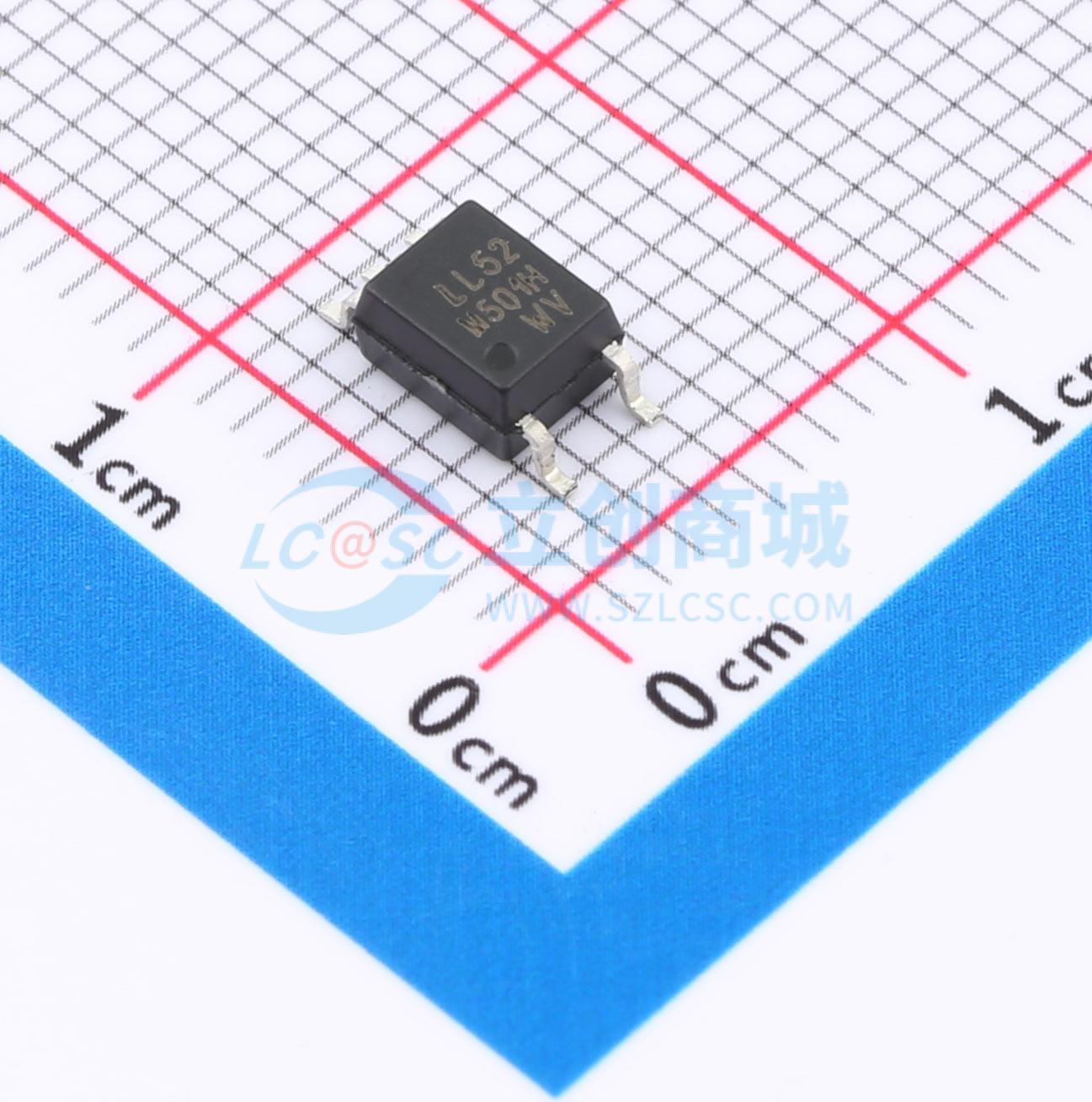

LTV-M501-V-HC

小外形、5引脚、高速光耦合器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 由高效的铝镓砷发光二极管和高速光电探测器组成。这种独特的设计在光耦合器的输入和输出端之间提供了出色的交流和直流隔离。连接光电二极管的偏置电路，通过降低基极-集电极电容，提高了传统光电晶体管耦合器的速度。内部屏蔽确保了高共模瞬态抗扰度，保证的共模瞬态抗扰度高达 15kV/μs（最小值）。
品牌名称: LITEON(光宝)
商品型号: LTV-M501-V-HC
商品编号: C20626057
商品封装: SOP-5
包装方式: 编带
商品毛重: 0.2697克(g)

商品参数

	属性	参数值
	输出通道数	1
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	20%
	电流传输比(CTR)最大值/饱和值	50%
	总功耗(Pd)	100mW
	正向电流(If)	25mA
	功能特性	集电极开路输出

商品概述

LTV - M501 - HC系列由高效AlGaAs发光二极管和高速光探测器组成。这种独特的设计在光耦合器的输入和输出端之间提供了出色的交直流隔离。光电二极管偏置连接通过降低基极 - 集电极电容，提高了传统光电晶体管耦合器的速度。内部屏蔽确保了高共模瞬态抗扰度。保证的共模瞬态抗扰度高达15kV/μs（最小值）。

商品特性

可表面贴装
高速 - 典型值为1MBd
与红外气相回流焊和波峰焊工艺兼容
非常高的共模瞬态抗扰度：在VCM = 1500V时保证为15kV/μs
与TTL兼容
集电极开路输出
有无铅选项
MSL 1级
全球安全认证：UL/cUL 1577，认证编号E113898；3750Vrms/1分钟
VDE DIN EN60747 - 5 - 5，认证编号138213
ViorM = 560Vpeak

应用领域

消除接地环路
开关模式电源中的反馈元件
高速逻辑接地隔离 - TTL/TTL、TTL/LTTL、TTL/CMOS、TTL/LSTTL
替代脉冲变压器：节省电路板空间和重量
模拟信号接地隔离：集成光子探测器比光电晶体管类型提供更好的线性度

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	AC,DC
	输出类型	光电三极管
	正向压降(Vf)	1.4V
	输出电流	8mA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	5V
	负载电压	20V
