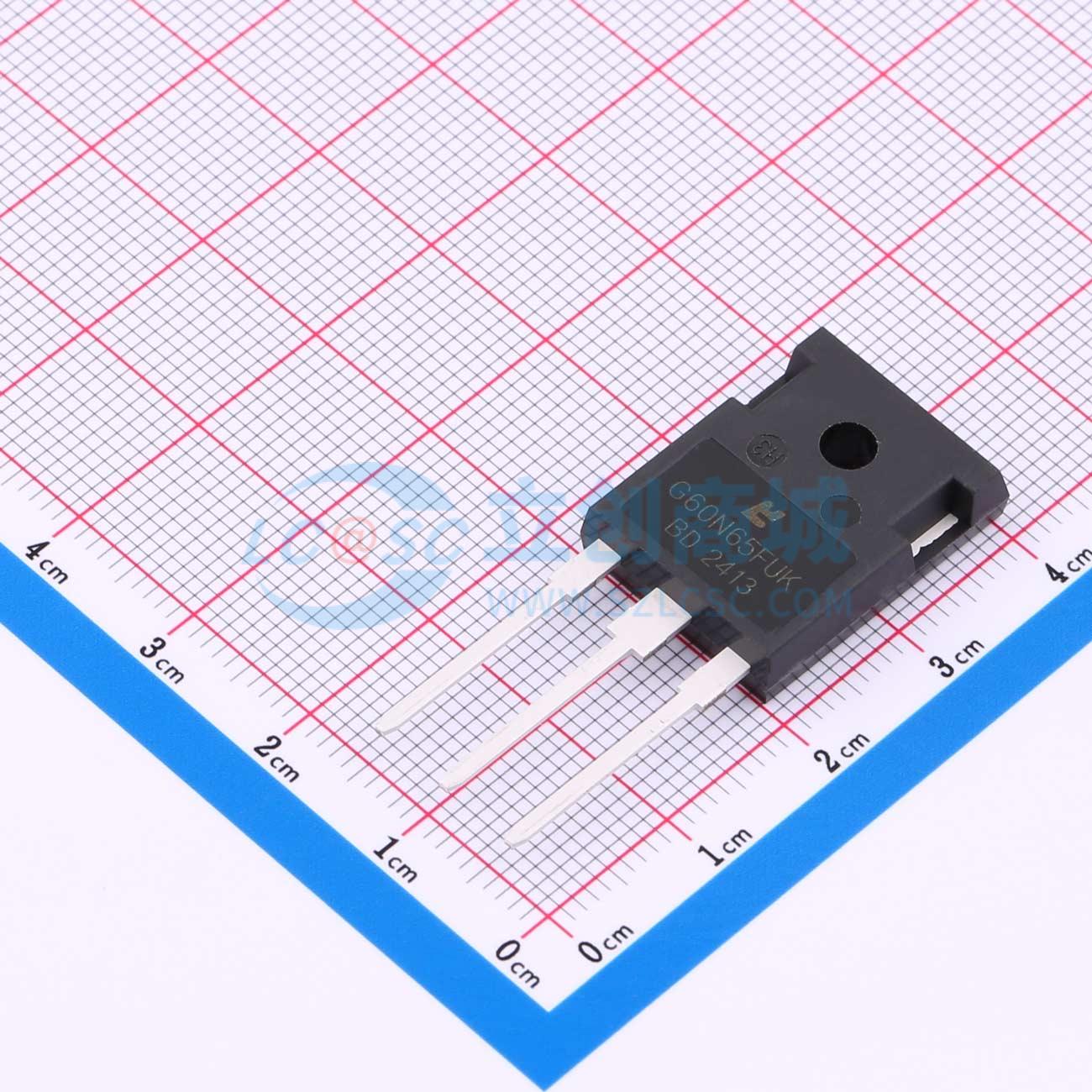

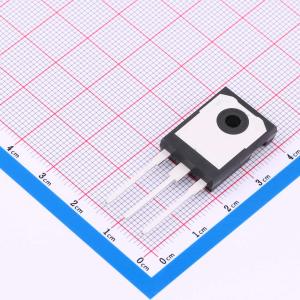

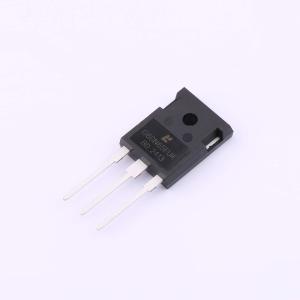

温馨提醒：图片仅供参考，商品以实物为准
MLG60N65FUK
650V 60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MLG60N65FUK采用先进的沟槽场截止（T-FS）技术制造，具有低集电极-发射极饱和电压（VCE(sat)）、优化的开关性能和低栅极电荷Qg等特性。该绝缘栅双极晶体管（IGBT）是光伏、不间断电源（UPS）、升压及高开关频率应用的理想器件。
- 品牌名称
- minos(迈诺斯)
- 商品型号
- MLG60N65FUK
- 商品编号
- C20624241
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 60A | |
| 耗散功率(Pd) | 375W | |
| 输出电容(Coes) | 121pF | |
| 正向脉冲电流(Ifm) | 120A | |
| 集射极饱和电压(VCE(sat)) | 2V@60A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 4.7V@1mA | |
| 栅极电荷量(Qg) | 118nC | |
| 开启延迟时间(Td(on)) | 40ns | |
| 关断延迟时间(Td(off)) | 123ns | |
| 导通损耗(Eon) | 1.2mJ | |
| 关断损耗(Eoff) | 1.5mJ | |
| 反向恢复时间(Trr) | 52ns | |
| 反向传输电容(Cres) | 31pF |
