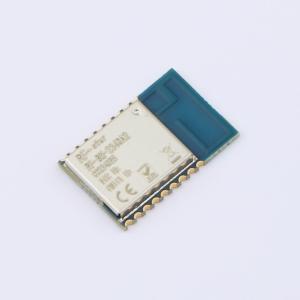

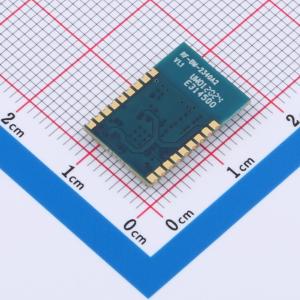

RF-BM-2340A2

TI CC2340R5 BLE 5.3 多协议 Zigbee 蓝牙5.0主从一体串口透传蓝牙模块RF-BM-2340A2

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RF-BM-2340A2蓝牙模块是基于TI公司CC2340R5芯片研发的低功耗蓝牙(BLE)模块，具有低功耗、高性能和多协议等特性。模块采用48 MHz ARM Cortex-M0+高性能处理器，512 KB Flash、36 KB RAM，发射功率-20 到+8 dBm可调，提供10个GPIO，模块体积为11.2 mm x16.6 mm，支持BLE 5.3、 Zigbee、 SimpleLink™ TI 15.4-stack、Proprietary systems等多种协议。软件和硬件Pin to Pin兼容我司RF-BM-4044B2和RF-BM-4044B3蓝牙模块，提供蓝牙5.0串口透传固件，既适合用做串口透传模块使用，也适合客户用做主控MCU使用。
品牌名称: RF-STAR(信驰达)
商品型号: RF-BM-2340A2
商品编号: C20624105
商品封装: SMD,16.6x11.2mm
包装方式: 托盘
商品毛重: 1.813333克(g)

商品参数

商品概述

RF-BM-2340A2是一款SimpleLink 2.4 GHz无线模块，支持Bluetooth 5.3 Low Energy、Zigbee、IEEE802.15.4g、TI 15.4-Stack (2.4 GHz)及私有协议。集成了高性能ARM Cortex-M0+处理器，具有512 KB Flash、32 KB超低泄漏SRAM。模块将芯片的全IO引出，包含多种外设，如：I²C、UART、SPI、ADC和GPIO。支持BLE 5功能：高速模式（2 Mbps PHY），远距离广播（LE Coded 125kbps和500kbps PHY），且向下兼容BLE 4.2及早期的BLE规范的关键功能。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	蓝牙模块
	核心芯片	CC2340R52E0RGER芯片
	接口类型	I2C；ADC；SPI
	支持协议	蓝牙5.3
	发射功率	8dBm

	属性	参数值
	工作电压	1.71V~3.8V
	接收电流	5.3mA
	发送电流	11mA
	接收灵敏度	-102dBm；-92dBm；-96.5dBm；-99dBm
	工作温度	-40℃~+85℃
