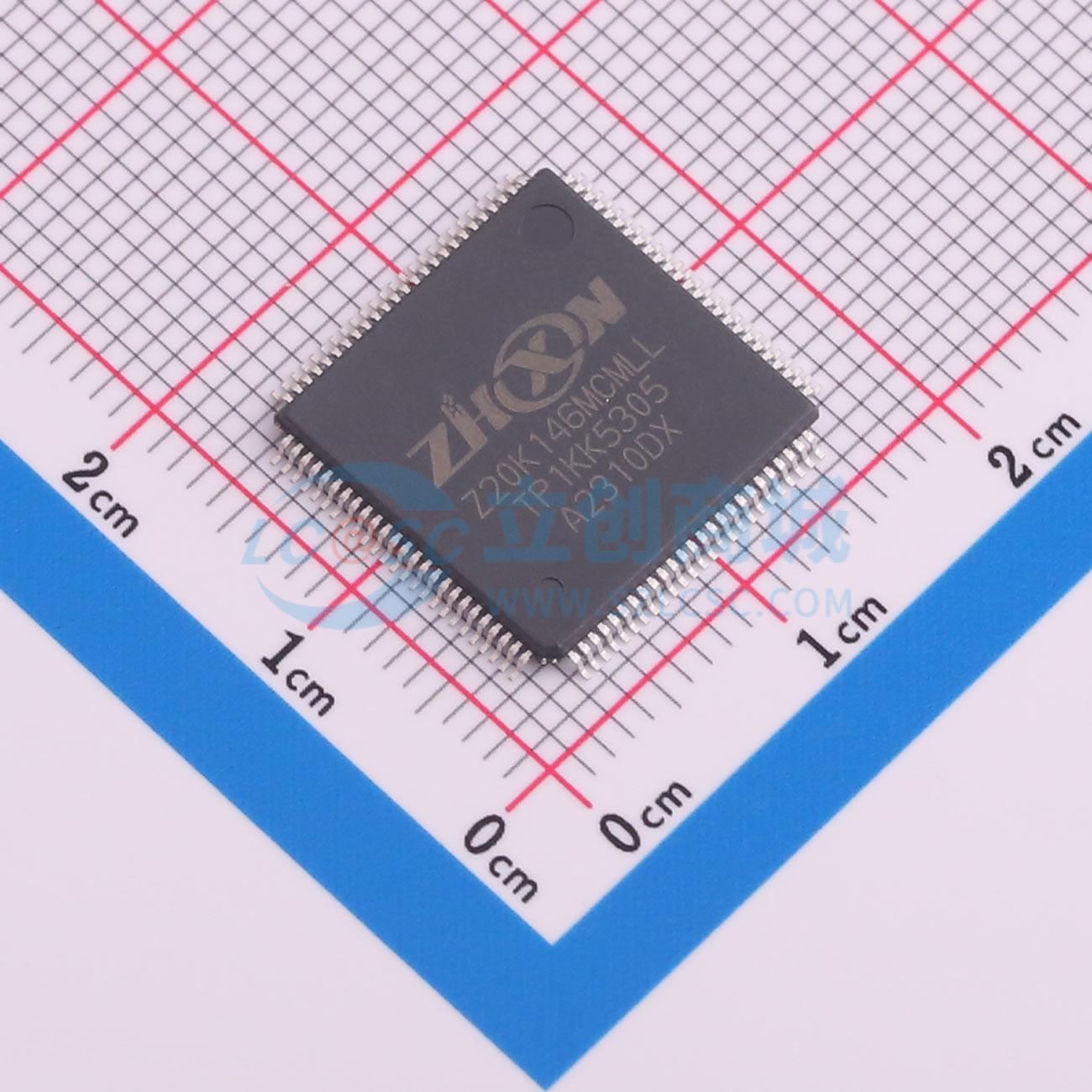

Z20K146MCMLLT
ARM Cortex-M4F内核32位CPU微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：工作特性: -电压范围：2.97 V至5.5 V电源，闪存程序/擦除/读取操作功能齐全。 -环境工作温度范围：-40 °C至125 °C。 ARM Cortex-M4F内核，32位带FPU的CPU。 -最高160 MHz频率。 -最高4 KB I/D缓存。 -可配置嵌套向量中断控制器（NVIC）。 时钟接口: -8-40 MHz外部振荡器。 -在外部时钟模式下，最高50 MHz直流外部方波输入时钟
- 品牌名称
- ZHXN(智芯科技)
- 商品型号
- Z20K146MCMLLT
- 商品编号
- C20624077
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 9.14克(g)
商品参数
参数完善中
商品特性
- 工作特性：
- 电压范围：2.97 V 至 5.5 V 电源，闪存程序/擦除/读取操作功能完备
- 环境工作温度范围：-40 °C 至 125 °C
- ARM® Cortex® -M4F 内核，带 FPU 的 32 位 CPU
- 最高频率达 160 MHz
- 最高 4 KB I/D 缓存
- 可配置嵌套向量中断控制器 (NVIC)
- 时钟接口：
- 8 ~ 40 MHz 外部振荡器
- 外部时钟模式下最高 50 MHz 直流外部方波输入时钟
- 最高 64 MHz 内部 RC 振荡器
- 32.768 KHz 外部振荡器
- 32 KHz 低功耗内部 RC 振荡器
- 32 KHz 实时计数器外部时钟 (RTC_CLKIN)
- 最高 160 MHz PLL 输出的高频 VCO
- 电源管理：
- 低功耗 Arm Cortex - M4F 内核，能源效率出色
- 具有多种电源模式的电源管理单元 (PMU)：运行、等待、停止、待机
- 特定外设支持时钟门控和低功耗操作
- 内存和内存接口：
- 最高 2 MB 带 ECC 的代码闪存
- 最高 128 KB 带 ECC 的数据闪存
- 最高 32 KB 带 ECC 的用户 IFR
- 最高 256 KB 带 ECC 的 SRAM
- 16 位或 32 位 CRC，带可编程生成多项式
- 混合信号模拟：
- 两个 12 位模数转换器 (ADC)，每个最多有 20 个通道模拟输入
- 一个带内部 8 位数模转换器 (DAC) 的模拟比较器 (CMP，最多 13 个通道)
- 调试功能：
- 最高 20 MHz SWD_CLK
- 支持 IEEE1149.1 联合测试访问组 (JTAG)
- 人机接口 (HMI)：
- 最多 125 个带中断功能的 GPIO 引脚
- 不可屏蔽中断 (NMI)
- 通信接口：
- 最多六个带 DMA 支持且具备低功耗特性的通用异步收发器 (UART/LIN) 模块
- 最多四个带 DMA 支持且具备低功耗特性的串行外设接口 (SPI) 模块
- 最多两个带 DMA 支持的内部集成电路 (I²C) 模块
- 最多八个 CAN 模块 (可选 CAN - FD 支持)，最多 128 个消息缓冲区
- 最多两个可配置立体声通道数 (最多 4 个通道) 的 I²S 模块
- 安全与安保：
- 128 位唯一标识 (ID) 号
- 闪存和 SRAM 内存上的纠错码 (ECC)
- CPU 内存保护单元
- 循环冗余校验 (CRC) 模块
- 内部看门狗 (WDOG)
- 外部看门狗定时器 (EWDT) 模块
- 支持 AES128
- 支持 TRNG
- ECC 注入和报告单元 (EIRU)
- 系统错误报告单元 (SERU)
- 时钟监控单元 (CMU)
- 系统 MPU (SMPU)
- 定时与控制：
- 最多四个独立的 16 位定时器 (TIM) 模块，每个模块最多提供 8 个标准通道 (IC/OC/PWM)
- 最多两个独立的 16 位 PWM 定时器 (MCPWM) 模块，提供最多 8 个标准通道和 4 个故障输入
- 一个 4 通道 32 位系统定时器 (STIM)
- 最多两个带灵活触发系统的触发延迟发生器 (TDG)
- 32 位实时计数器 (RTC)
- 封装：64 引脚 LQFP、100 引脚 LQFP、144 引脚 LQFP，最多 125 个 GPIO 引脚
- DMA 和 DMAMUX：16 通道 DMA，使用 DMAMUX 时最多 96 个请求源
