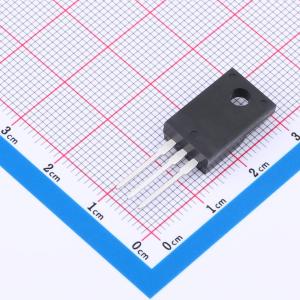

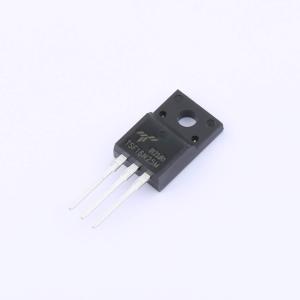

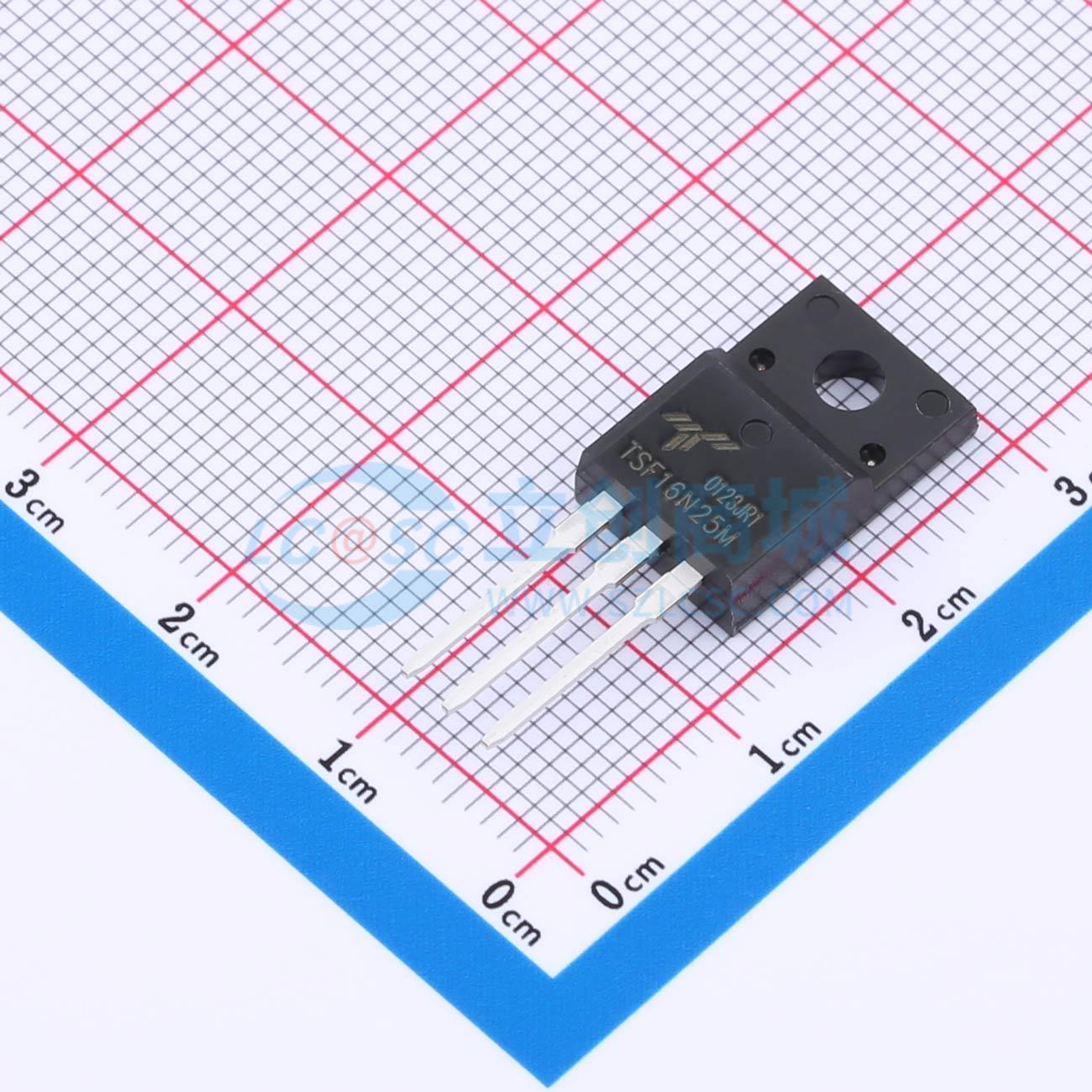

TSF16N25M
1个N沟道 耐压:250V 电流:16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款功率MOSFET采用先进的平面条形DMOS技术制造。这项先进技术经过特别设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合用于高效开关模式电源、基于半桥拓扑的有源功率因数校正
- 品牌名称
- Truesemi(信安)
- 商品型号
- TSF16N25M
- 商品编号
- C20623855
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.841克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 250V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 250mΩ@10V | |
| 耗散功率(Pd) | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 50nC@10V | |
| 输入电容(Ciss) | 1.275nF | |
| 反向传输电容(Crss) | 64pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 278pF |
商品概述
这款功率MOSFET采用了东微半导（Truesemi）先进的平面条形DMOS技术制造。 该先进技术经过特别设计，可最大程度降低导通电阻，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。
商品特性
- 12A、900V，最大导通电阻RDS(on)=1.1Ω
- 低栅极电荷：Qg = 83 nC（典型值）
- 经过100%雪崩测试
- 符合RoHS标准的器件
