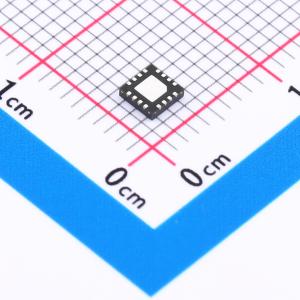

温馨提醒：图片仅供参考，商品以实物为准
KTH7823-X-N-QN16
16位高精度低延时霍尔磁编码器，可编程ABZ和PWM输出模式角度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 16 位高精度低延时霍尔磁编码器，噪声0.015°sigma，SPI、SSI、PWM、ABZ输出接口可编程，时间常数0.51ms，工作磁场30-150mT，高精度，INL 误差小于 ±0.35°，超低延时，每 1us 更新一次数据，温度漂移0.002° / °C,转速120000rpm,QFN3*3-16L封装
- 品牌名称
- CONNTEK(昆泰芯)
- 商品型号
- KTH7823-X-N-QN16
- 商品编号
- C20623409
- 商品封装
- QFN-16L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 磁性角度传感器 | |
| 输出形式 | ABZ；PWM | |
| 工作电压 | 3V~5.5V | |
| 分辨率 | 16bit | |
| 转速 | 120000rpm | |
| 最小磁场 | 30mT |
| 属性 | 参数值 | |
|---|---|---|
| ABZ脉冲数 | 4096 | |
| UVW对极数 | 16 | |
| 工作电流 | 11.6mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 增量编码器输出；磁场过高/过低警告；可编程迟滞 |
商品概述
KTH7823是一款高精度角度霍尔传感器芯片，可提供最高16位分辨率的角度输出，适用于轴向和离轴场合下的无接触式磁场角度测量。该芯片能够在0~120000rpm的转速范围内快速准确地输出角度信息。它提供多种灵活的角度输出模式，支持可编程的ABZ正交脉冲输出、四线制SPI接口和两线制SSI接口。芯片内置磁场强度检测功能，允许用户编程设置阈值以监测磁场强度。此外，它还集成了MTP存储器，用于存储参考零位、ABZ编码器设置和磁场检测阈值等重要配置参数，以适应不同的应用场景。
商品特性
- 16位分辨率绝对角度输出
- 高精度，INL误差小于±0.35°
- 适用于各种在轴、离轴无接触式场景
- 超低延时，每1μs更新一次数据
- SPI通信：角度读取、寄存器读写
- SSI通信：角度输出
- 可编程4~4096步/圈ABZ输出
- PWM 14位角度输出
- 内置可编程存储器MTP
- 磁场强度诊断/报警
- 工作电压兼容3.3V和5V
- 工作温度范围为-40℃至105℃
- QFN-16L封装和SOP-8封装可选
应用领域
- 绝对角度位置传感器
- 无刷直流电机
- 离轴角度测量
- 电梯
- 屏蔽门
