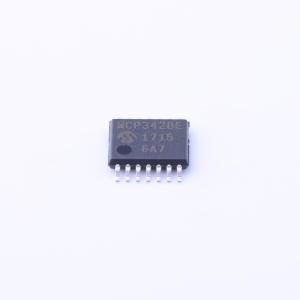

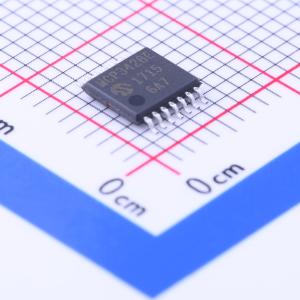

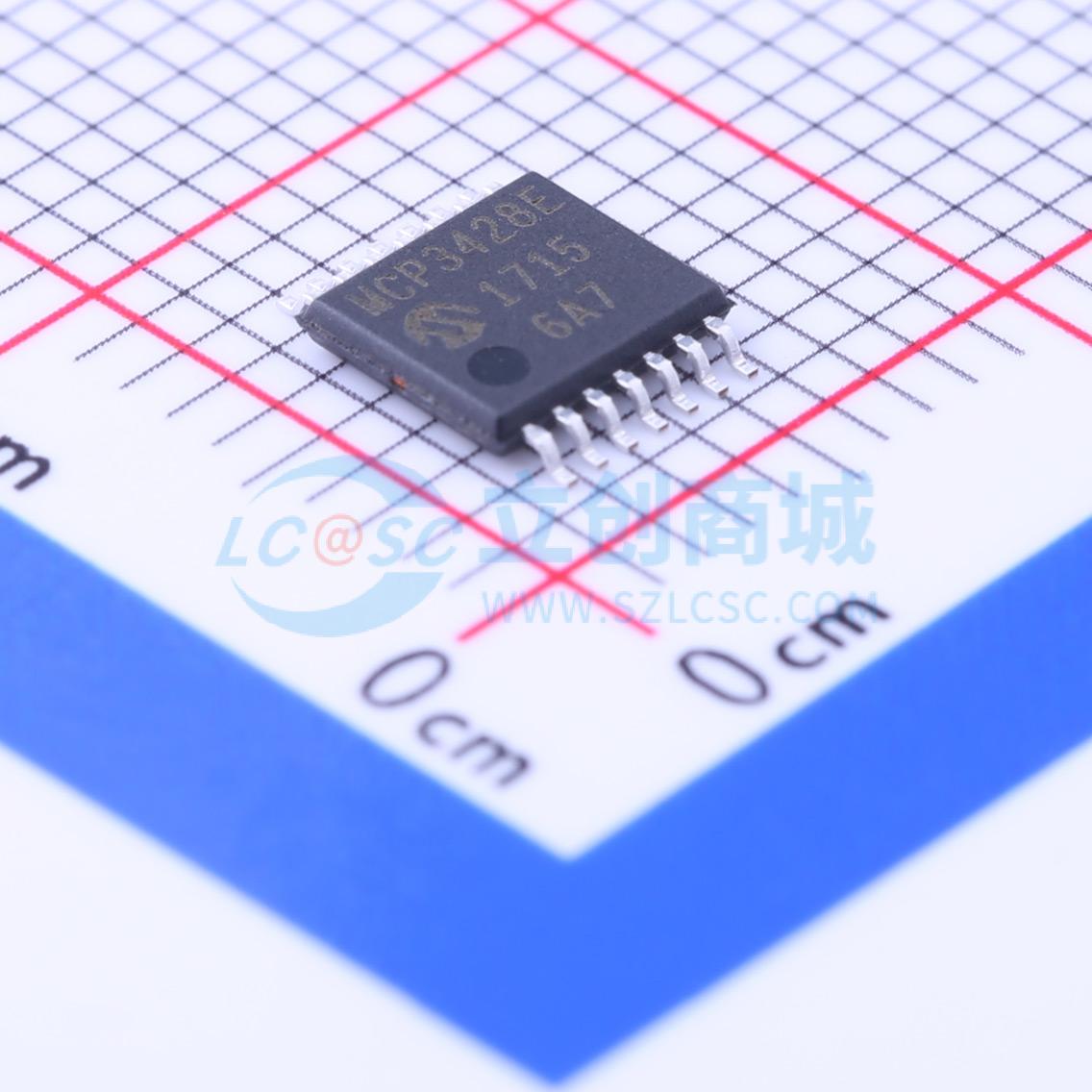

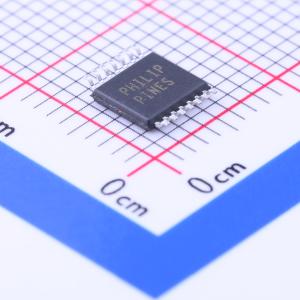

MCP3428-E/ST

MCP3426、MCP3427和MCP3428器件（MCP3426/7/8）是MCP342X系列中的低噪声、高精度16位ΔΣ模数（ΔΣ A/D）转换器。这些器件可将模拟输入转换为分辨率高达16位的数字代码。 MCP3426和MCP3427器件有两个差分输入通道，而MCP3428有四个差分输入通道。除了输入通道数量和I²C地址位选择选项不同外，这三款器件的所有电气特性均相同。 这些器件可根据用户通过两线I²C串行接口控制的配置位设置，以每秒15（16位模式）、60（14位模式）或240（12位模式）个样本的速率输出模数转换结果。在每次转换期间，器件会自动校准失调和增益误差。这可在温度变化和电源波动的情况下，提供连续且准确的转换结果。 该器件内置2.048V参考电压，可实现±2.048V的差分输入范围（满量程范围 = 4.096/PGA）。 用户可通过配置寄存器位选择内置可编程增益放大器（PGA）的增益（增益为x1、x2、x4或x8）。这使得MCP3426/7/8器件能够以高分辨率转换非常微弱的输入信号。 MCP3426/7/8器件有两种转换模式：（a）单次转换模式和（b）连续转换模式。在单次转换模式下，器件完成一次转换后会自动进入低电流待机（关断）模式，直到接收到另一个转换命令。这可在空闲期间大幅降低电流消耗。在连续转换模式下，器件会以配置的转换速度持续进行转换，并使用最新的转换数据更新其输出缓冲区。 这些器件采用2.7V至5.5V单电源供电，并具有两线I²C兼容串行接口，支持标准（100 kHz）、快速（400 kHz）或高速（3.4 MHz）模式。 MCP3427和MCP3428的I²C地址位可通过两个外部I²C地址选择引脚（Adr0和Adr1）进行选择。用户可将这两个地址选择引脚连接到VDD、VSS或浮空，从而将器件配置为八个可用地址之一。MCP3426的I²C地址位在生产时已在工厂进行编程。 MCP3426提供8引脚SOIC、DFN和MSOP封装。MCP3427提供10引脚DFN和MSOP封装。MCP3428提供14引脚SOIC和TSSOP封装。

• 带差分输入的16位ΔΣ ADC：MCP3426和MCP3427为2通道；MCP3428为4通道
• 差分输入满量程范围：-VREF至+VREF
• 每次转换自动校准内部失调和增益
• 内置电压基准（VREF）：精度：2.048V±0.05%；漂移：15 ppm/℃
• 内置可编程增益放大器（PGA）：增益为1、2、4或8
• 积分非线性（INL）：满量程范围的10 ppm
• 可编程数据速率选项：15 SPS（16位）；60 SPS（14位）；240 SPS（12位）
• 单次或连续转换选项
• 低电流消耗（VDD = 3V）：连续转换：典型值135 μA；1 SPS单次转换：16位模式典型值9 μA；14位模式典型值2.25 μA；12位模式典型值0.56 μA
• 内置振荡器
• I²C接口：标准、快速和高速模式；MCP3427和MCP3428的两个外部地址选择引脚可由用户配置
• 单电源工作：2.7V至5.5V
• 扩展温度范围：-40℃至+125℃

• 便携式仪器和消费品
• 使用RTD、热敏电阻和热电偶进行温度传感
• 压力、应变和力的电桥传感
• 秤和电池电量计
• 工厂自动化设备
