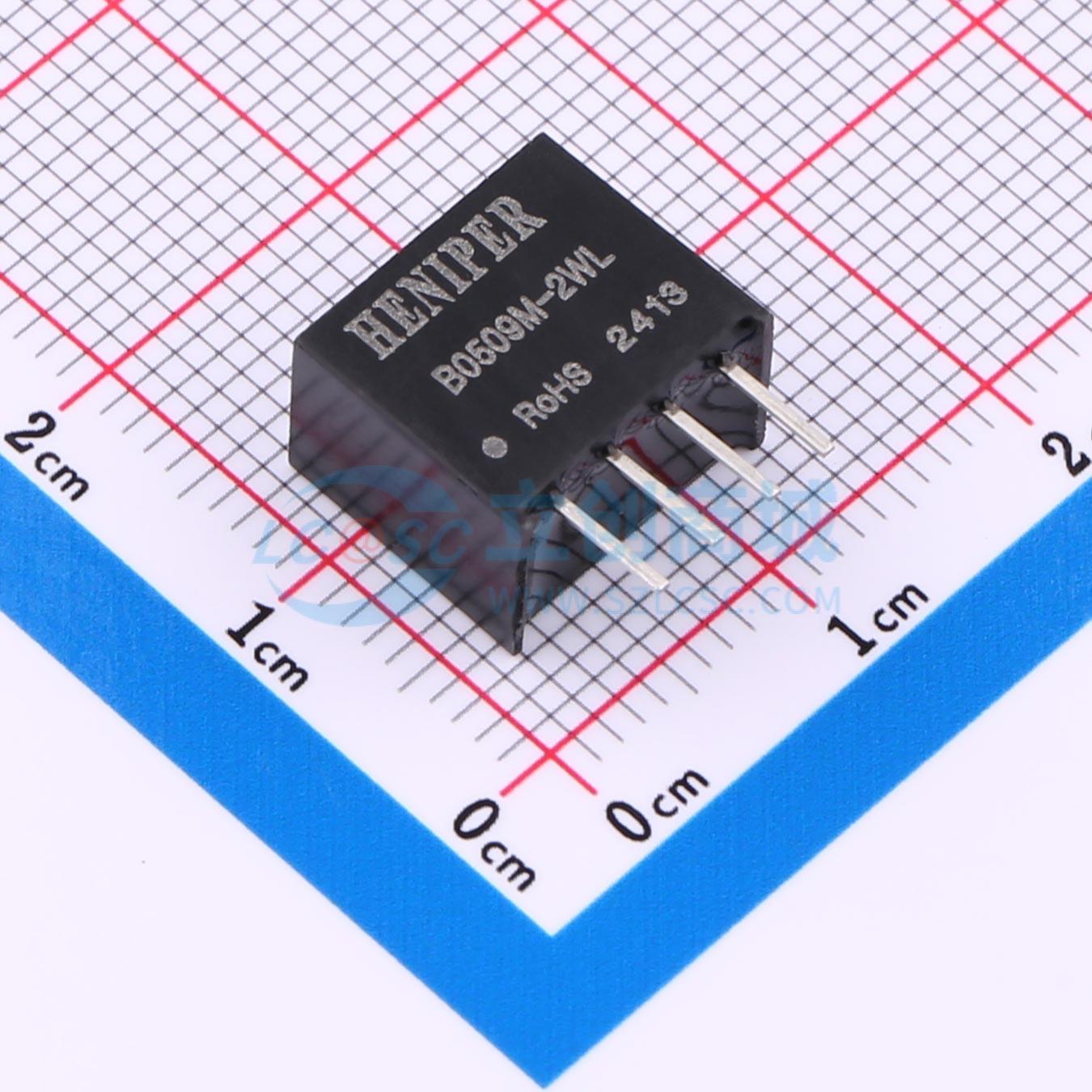

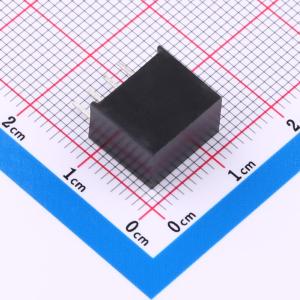

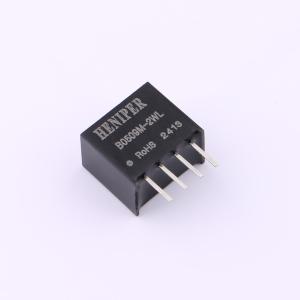

温馨提醒：图片仅供参考，商品以实物为准
B0509M-2WL
2W定电压输入隔离非稳压单路输出DC-DC模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：体积小、功率密度高。 效率高，输出纹波噪声低。 热稳定性能好，温度特性好。 工作温度范围： -40°C 至 +105°C。 可靠性高（MTBF ≥ 200 万小时）。 国际标准 SIP 封装，节省 PCB 空间。应用：线路板上分布式电源系统中需要产生一组与输入电源隔离的电源应用场合。 输入电源的电压比较稳定（电压变化范围 ±10%）
- 品牌名称
- HENIPER(恒浦)
- 商品型号
- B0509M-2WL
- 商品编号
- C20622608
- 商品封装
- SIP,11.6x7.5mm
- 包装方式
- 管装
- 商品毛重
- 2.365克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 84% | |
| 输出电压(Vout) | 9V | |
| 输出电流(最大值) | 222mA | |
| 最大容性负载 | 1000uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 220kHz | |
| 静态电流 | 4mA | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 11.65mm | |
| 宽度 | 7.55mm | |
| 高度 | 10.16mm |
商品特性
- 2W，定电压输入，隔离非稳压单路输出
- 体积小、功率密度高
- 效率高，输出纹波噪声低
- 热稳定性能好，温度特性好
- 工作温度范围：-40℃~+105℃
- 可靠性高（MTBF≥200万小时）
- 国际标准SIP封装，节省PCB空间
- 环保设计，符合ROHS指令
- 输出可持续短路保护，自恢复输入空载电流4mA(typ)
