温馨提醒：图片仅供参考，商品以实物为准

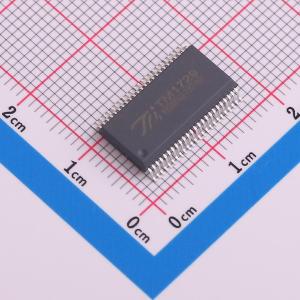

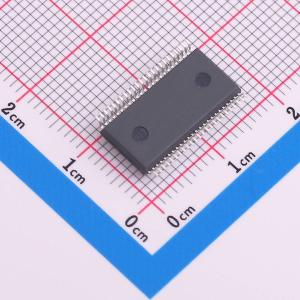

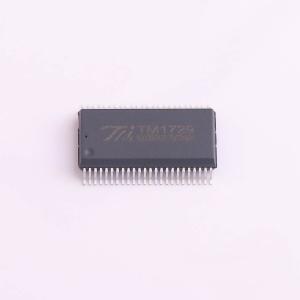

TM1729-SSOP48(TA2211)

TM1729

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 新版本兼容老版本TM1729-SSOP48-TA1250 (第一次使用建议先试样。）TM1729 是一种低功耗的字段式LCD显示驱动控制专用芯片。它拥有52个SEG输出端、4个COM输出端，内置52×4=208bit的DDRAM存，采用2线（SCL、SDA）串行传输数据，可以设置1(3Bias和1(2Bias驱动模式，Line和Frame翻转模式。可广泛应用在电能表、功率计等仪器仪表上。
品牌名称: TM(天微)
商品型号: TM1729-SSOP48(TA2211)
商品编号: C20622182
商品封装: SSOP-48
包装方式: 管装
商品毛重: 1.112198克(g)

商品参数

商品概述

TM1729是一种低功耗的字段式LCD显示驱动控制专用芯片。它拥有52个SEG输出端、4个COM输出端，内置52×4 = 208bit的DDRAM存，采用2线（SCL、SDA）串行传输数据，可以设置1/3Bias和1/2Bias驱动模式，Line和Frame翻转模式。可广泛应用在电能表、功率计等仪器仪表上。

商品特性

工作电压范围：2.5~5.5V
液晶驱动输出：52 SEG×4 COM
内置DDRAM显存容量：52×4 = 208bit
液晶驱动模式：1/3Bias、1/2Bias
液晶翻转模式：Line、Frame
串行数据输入接口：SCL、SDA
低功耗设计
内置振荡电路
搭载等待模式
内置上电复位功能
搭载闪烁模式
封装形式：TSSOP48, SSOP48, LQFP64

应用领域

电能表
功率计

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(30个/管，最小起订量 1 个)

个

起订量：1 个30个/管

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	LCD驱动
	工作电压	2.5V~5.5V
	接口类型	2线串行接口
	工作电流	7.5uA
	偏压	1/3,1/2

	属性	参数值
	工作温度	-40℃~+85℃
	显示配置(位)	52x4 bit
	频率	80kHz
	静态电流	5uA
	耗散功率(Pd)	0.64W
